세분화

그만큼 Detriangulate 도구는 삼각형 쌍을 공유하기 위해 모서리를 삭제하여 삼각형 쌍을 사각형으로 변환합니다. 이 변환 도구는 형상의 평탄도를 평가합니다.

윌리엄 본의 의례

팁:  다른 소프트웨어 제품에서 rted. 파일 형식에 대한 자세한 내용은 파일 형식 가져 오기 및 내보내기.

이 도구는 절차 적 모델링 연산자 및 직접 모델링 도구로 작동합니다.

• 다이렉트 모델링의 경우 Detriangulate 이 도구는 Geometry > Polygon 메뉴. 이 도구를 사용하려면 먼저 자동 재 토폴로지 도구.

• 절차 적 모델링의 경우 Detriangulate 이 도구는 Mesh Ops 탭. 딸깍 하는 소리 Add Operator 선택 Mesh Operations > Polygons> Detriangulate.

Detriangulate 도구 적용

1.

를 엽니 다 Topology 레이아웃을 선택하고 장면에서 메쉬를 선택하십시오.

2.

에서 Toolbox을 열고 Tools 하위 탭에서 클릭 Automatic Retopology 기본 설정을 적용하십시오.

에 대한 자세한 내용은 Automatic Retopology 도구, 참조 자동 재 토폴로지 도구.

3.

에서 Mesh Ops 탭을 클릭하십시오 Add Operator 선택 Mesh Operations > Polygons> Detriangulate.

4.

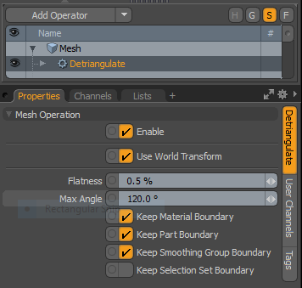

속성 설정 Detriangulate.

속성 분리

평탄	모서리의 선택 여부를 지정하여 반대 삼각형 쌍 사이의 동일 평면 평탄도 임계 값의 백분율을 설정합니다.
Max Angle	삼각형 쌍에서 사각형 모서리의 최대 각도를 설정하십시오.
Keep Material Boundary	활성화하면 재료 경계를 따라 떨어지는 모서리가 없습니다.
Keep Part Boundary	활성화하면 부품 경계를 따르는 모서리가 선택되지 않습니다.
Keep Smoothing Group Boundary	활성화하면 스무딩 그룹 경계를 따르는 모서리가 선택되지 않습니다.
Keep Selection Set Boundary	활성화하면 선택 세트 경계를 따르는 모서리가 선택되지 않습니다.
