가장자리 휴식

와 더불어 Edge Relax 도구를 사용하면 사실 이후에 경 사진 모서리의 반경을 변경할 수 있습니다. 경 사진 모서리에 대한 자세한 내용은 다음을 참조하십시오. 가장자리 경사.

Edge Relax를 사용하려면

1.

경 사진 모서리를 선택하십시오. 선택에는 경사 반경과 양쪽 가장자리가 포함되어야합니다.

2.

모형 도구 모음에서 Edge 하위 탭에서 클릭 Edge Relax.

Edge Relax 도구가 활성화됩니다.

3.

뷰포트를 클릭하고 드래그하여 Offset 값을 입력하거나 Tool Properties 왼쪽 하단에 패널이 있습니다.

노트 :  레이아웃에서 작업중인 경우 Tool Properties 버튼을 누르거나 K 키를 눌러 패널을 표시합니다.

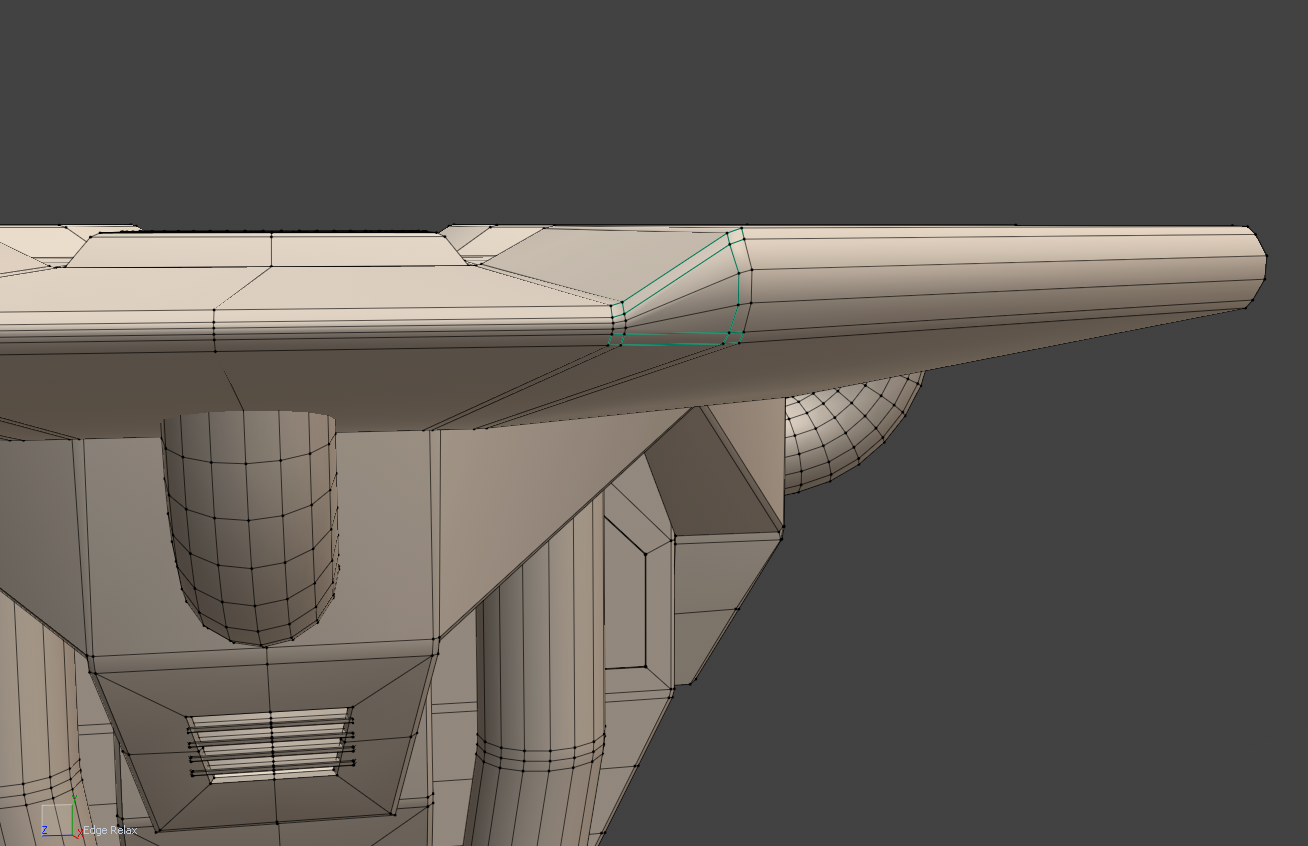

오프셋을 평행 한 모서리로 전파 할 수도 있습니다. 이렇게하려면 Propagate 의 가치 Tool Properties. 자세한 내용은 Edge Relax 속성.

절차 적 에지 릴렉스

Edge Relax는 메쉬 작업으로도 사용할 수 있습니다.

팁:  절차 적 모델링 및 메시 작업에 대한 자세한 내용은 절차 적 모델링.

1.

에 Edges 선택 모드에서 3D 뷰포트의 메쉬에서 이완 할 가장자리를 선택합니다.

2.

오른쪽 패널에서 Mesh Ops 탭.

노트 :  당신이 레이아웃에서 작업하는 경우 Mesh Ops 탭은 기본적으로 보이지 않습니다. + 탭 이름 오른쪽에있는 버튼을 클릭하고 Data Lists > Mesh Ops.

3.

클릭 Add Operator 버튼 아래 Mesh Operations > Edge, 더블 클릭 Edge Relax.

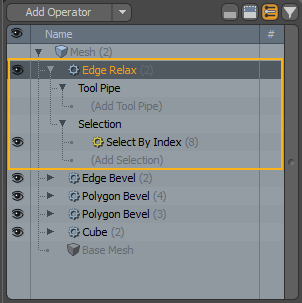

그러면 Mesh Relax 목록에 Edge Relax가 추가되고 오른쪽 하단 분할 창에서 해당 특성이 열립니다.

당신은 확장 할 수 있습니다 Edge Relax 화살표를 클릭하여 목록에서 작업 그것의 앞에. 이것은 조작이 사용하는 입력을 나타냅니다.

• Tool Pipe -작업에 폴 오프 및 하위 도구를 추가하십시오.

• Selection -가장자리를 선택하여 기존 선택을 완화하거나 수정합니다. 절차 선택에 대한 자세한 내용은 다음을 참조하십시오. 절차 적 선택.

4.

가장자리에서 휴식을 취하십시오 Properties, 조정 Offset 필요에 따라 가치 및 기타 속성. 각 설정의 기능에 대한 자세한 내용은 Edge Relax 속성.

경사 반경은 3D 뷰포트에서 업데이트됩니다.

회로도에서 가장자리 휴식

회로도 뷰포트에서 작업 할 때 Edge Relax 도구를 사용할 수도 있습니다.

노트 :  일반적으로 스키 매틱 뷰포트 작업에 대한 자세한 내용은 회로도 뷰포트.

회로도 뷰포트를 열려면 :

• 에서 Modo 배치에서 3D 뷰포트 아래의가는 회색 선을 클릭 한 후 도식 뷰포트를 클릭하십시오. 단추.

>

MadCap : conditions = "Default.NoTranslate"> 또는

• 로 전환 Setup 클릭하여 메뉴 막대에서 레이아웃 Layout > Layouts > Setup.

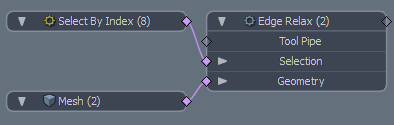

Edge Relax 노드를 추가하려면 Add...아래 Mesh Operations > Edge , 더블 클릭 Edge Relax.

노드에는 다음과 같은 입력이 있습니다.

• Tool Pipe -작업에 폴 오프 및 하위 도구를 추가하십시오.

• Selection -가장자리를 선택하여 기존 선택을 완화하거나 수정합니다.

• Geometry -공구의 영향을받는 모든 형상.

Edge Relax 속성

왼쪽 패널에서 Edge Relax Tool 속성을 찾을 수 있습니다.

Offset	경사 반경이 수정되는 값입니다.
Tension	반지름의 프로파일을 변경합니다.
Depth	편안한 가장자리의 진원도를 조정합니다. 둥근 모서리의 기본값은 100 %입니다. 0 %는 둥근 위치를 평평하게 만들고 -100 %는 음의 반경을 생성합니다.
Propagate	에 의해 영향을받는 평행 모서리 수를 지정합니다 Offset 값.
Propagate Scale	언제 Propagate ~보다 높다 0, 전파에 대한 폴 오프의 영향을 결정합니다. 디폴트는 100% 값을 줄이면 감소 효과가 줄어 듭니다.
Propagate Side	기본적으로 가장자리는 선택 영역의 양쪽에서 완화되지만 가장자리 만 평행 가장자리로 전파되도록 선택할 수 있습니다 Positive 아니면 그 Negative 측면.
Shape Preset	언제 Propagate ~보다 높다 0, 전파에 영향을주는 폴 오프 유형을 지정합니다. 다음과 같은 옵션이 있습니다. • Linear • Ease-In • Ease-Out • Smooth • Custom
Convergence	활성화하면 가장자리를 이완하는 대신 Modo 반지름의 점을 함께 용접합니다.
Add Point	선택한 모서리를 따라 새 점을 삽입하여 모서리의 반올림을 증가시킵니다. • Relative -포인트 수를 지정된 양만큼 증가시킵니다. 두 점이 있고 Number of Points '4'까지, 당신은 모두 6 점을 갖습니다. • Absolute -포인트 수를 지정된 양으로 설정합니다. 두 점이 있다면 Number of Points '4'로 Modo 기존 두 점에 두 점을 추가합니다. 추가 된 포인트가 없습니다. 4 점 추가 Relative 방법 4 점 추가 Absolute 방법 팁:  당신은 사용할 수 있습니다 Propagate 새 점 설정을 평행 모서리에 복사합니다. 4 점 추가 Relative 모드 및 전파 4로 설정
Number of Points	에 의해 삽입 된 포인트 수 Add Point 선택권. 이 값이 음수이면 도구가 기존 점을 제거합니다.
