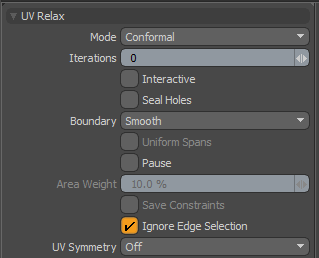

방법을 제어하는 다양한 모드 중에서 선택할 수 있습니다 Relax 도구는 대상 UV에 작용합니다.

• Spring -UV 맵의 모든 가장자리가 스프링처럼 작동하여 2 개의 동적 시뮬레이션을 생성합니다. 이 방법은 겹치는 UV를 잘 처리하지 못합니다.

• Conformal -ABF ++ (Asynchronous Forward Bounding) 알고리즘을 사용하여 메시를 이완하여 UV 맵을 매끄럽게합니다. Unwrap 수단.

• Adaptive -3D 메쉬 표면에서 원래의 상대 다각형 크기를 유지하려고 시도합니다.

• Angle Based -LSCM (Least Square Conformal Maps) 알고리즘을 사용하여 UV 맵을 매끄럽게합니다. Unwrap 수단.

변경되지 않은 반복에 대한 반복 횟수를 결정합니다. 증가 Iterations 형상을 이완 / 부드럽게; 필요한 반복 정도는 타겟 메시의 복잡성에 크게 좌우됩니다.

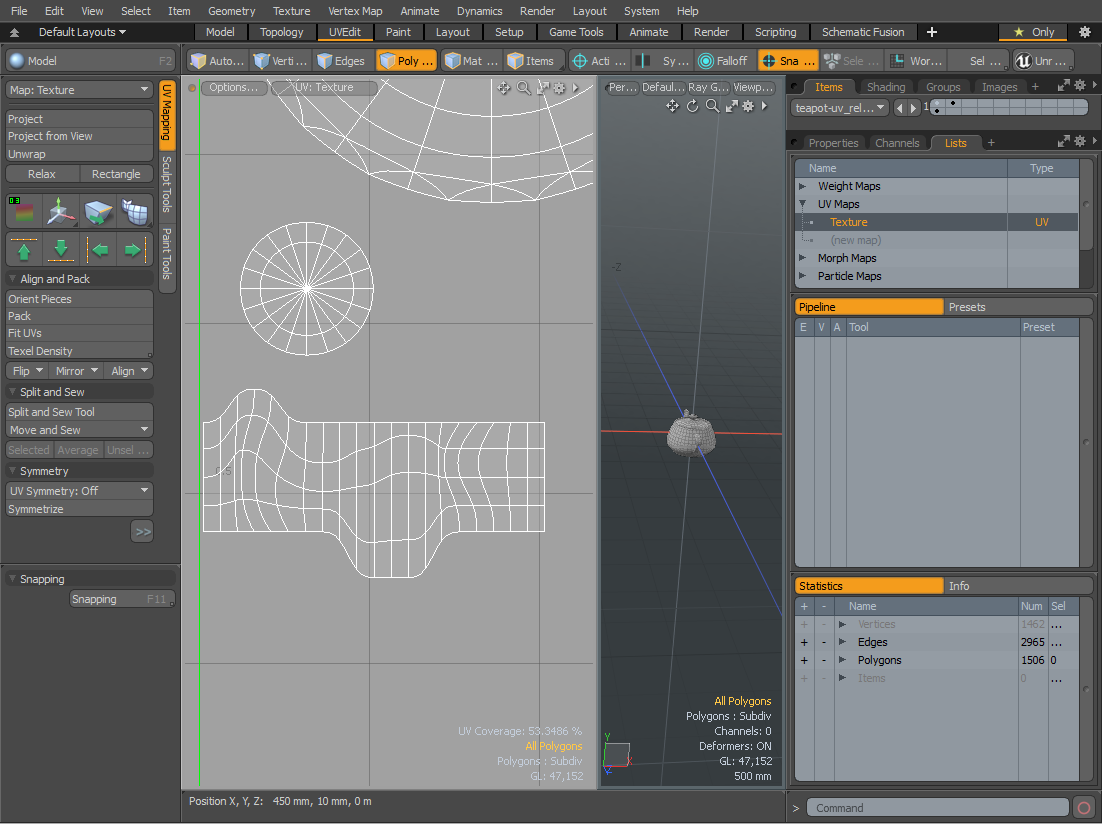

대화식 모드는 다음을 사용하여 UV 맵을 편집하는 놀라운 방법을 제공합니다 Pins. 언제 Interactive 이 활성화되면 UV 맵의 모든 정점을 클릭하고 파란색 정사각형 핸들을 추가 할 수 있습니다. 지도에 하나 이상의 핸들이 있고 충분한 수의 Iterations) 대화식으로 UV 맵 주위를 드래그하여 레이아웃을 모양을 변경하는 것처럼 추가 할 수 있습니다. Pins. 핀 제거는 다음과 같이 수행됩니다. Ctrl/Cmd기존 핀을 + 클릭필요한만큼 핸들을 추가 할 수 있지만 핸들이 적을수록 일반적으로 최상의 결과를 제공합니다. 사용 Save Constraints 원하는 경우 확인란 Modo 도구를 사용할 때마다 어떤 정점이 핀으로 설정되었는지 기억하십시오.

타겟 메시가 "수밀"이 아닌 경우 (예 : 열린 눈 소켓이있는 헤드 모델) Relax 알고리즘은 때때로 이러한 영역을 해결하는 데 어려움이있을 수 있습니다. 그만큼 Seal Holes 옵션은 구멍을 닫는 가상 다각형을 만들고 언 래핑 효과를 향상시킵니다.

경계 UV 정점 위치를 완화하는 방법을 결정합니다. 다음과 같은 옵션을 사용할 수 있습니다.

Smooth -경계를 잠그고 경계 가장자리와 내부 UV 정점 위치를 모두 완화합니다.

Locked -모든 UV 섬의 외부 경계 모서리를 잠그고 지오메트리의 내부 영역 만 이완합니다. 외부 모서리는 연결된 모서리를 제한하는 핀처럼 작동합니다.

UV 섬은 UV 맵에서 연결된 다각형 그룹입니다.

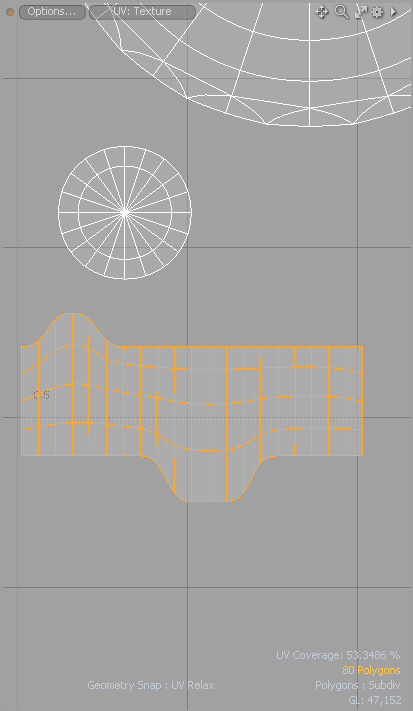

아래 이미지를 클릭하여 애니메이션을보십시오.

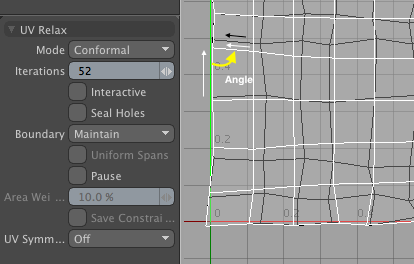

Maintain -경계 모서리와 들어오는 내부 모서리 사이의 각도를 유지하기 위해 경계 포인트 만 경계를 따라 이동합니다. 즉, 경계점이 표면 내부가 아닌 경계를 따라 만 이동하도록합니다. 예를 들어 대칭 UV 맵으로 시작할 때 (예 : Unwrap Symmetrize 기능, Maintain 옵션은 휴식을 취하는 동안 맵의 대칭 속성을 유지합니다.

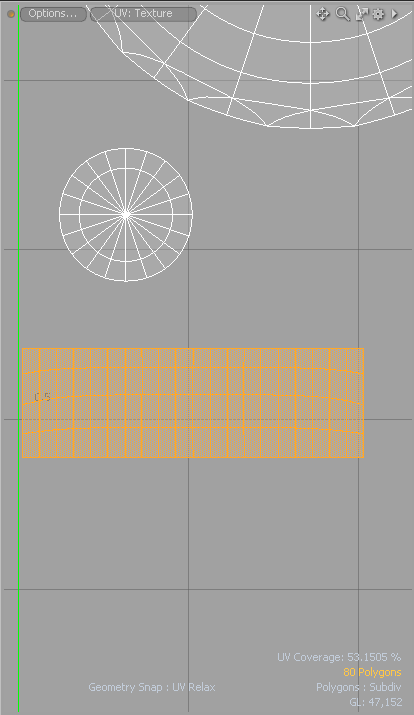

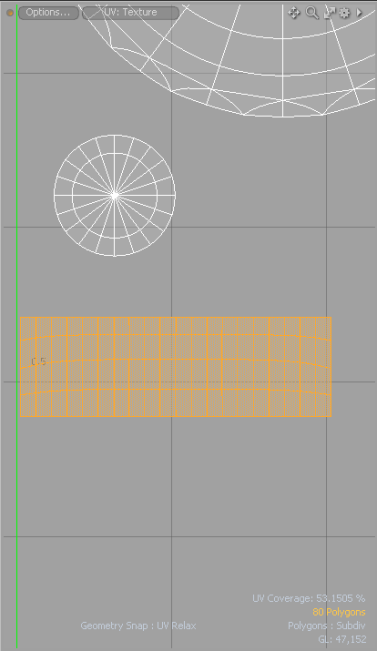

Straighten -이 옵션을 활성화하면 UV 섬의 경계 모서리 섹션이 똑 바르고 내부 경계가 새 경계 내에서 완화됩니다. 파이프 모양이나 머리카락에 UV를 정렬 할 때 유용합니다.

UV 가장자리에 균일 한 간격을 만듭니다. 이 옵션은 Boundary 로 설정되었습니다 Straighten.

완화 된 결과를 지속적으로 업데이트하지 않고 고정을 적용 할 수 있도록 반복 업데이트를 일시적으로 비활성화합니다. 비활성화 Pause 업데이트 된 설정으로 완화를 평가하는 기능.

사용하여 Adaptive 휴식 모드, Area Weight 옵션은 수정 된 UV 섬의 UV 정점 이완으로 인한 변화에 저항 할 수 있도록 영역에 적용되는 가중치를 결정합니다.

사용하여 Interactive 정점을 고정하는 옵션 Save Constraints 옵션은 핸들이있는 정점을 저장하고 다음에 도구를 적용 할 때 그대로 유지합니다.

이 확인란을 선택하면 UV Relax 작업은 현재 선택된 가장자리를 무시합니다. 이 옵션은 기본적으로 활성화되어 있습니다.
