渲染杯子

这是模拟杯子教程。此处提供的信息基于该教程中汲取的教训。了解如何渲染杯子以生成最终图像。您可以通过从以下位置下载咖啡杯模型来开始本教程这里。你需要CoffeeMugTutorialModel.lxo。

这是我们将渲染的最终图像的图片。

只需按一下就足够了Render并在此时具有咖啡杯的图像，但是图像并不是那么有趣，尤其是使用默认设置时。虽然渲染单个对象有其位置，但是在大多数情况下，您可以在Modo，具有多个对象，一个背景和一些独特的照明。我们将分配一个UV贴图，调整杯子的表面并对其进行克隆，使用预设来制作一个基本场景，然后调整相机和渲染项目设置以生成最终渲染。

制作UV贴图

应用UV贴图用于指定在渲染时如何将平面纹理应用到3D表面。为了使操作更简单，让我们先隐藏手柄。

1.

打开杯子模型后，点击 Model 标签以确保您在模型布局中工作。

2.

使用上一教程中介绍的套索选择方法，从侧视图中，右键单击并拖出一个形状，仅选择手柄。

小费：  为避免选择某些身体多边形，请选择手柄的主要部分，然后按转移+上在手柄与实体相交处添加相邻的多边形。

3.

选择整个手柄后，按H隐藏几何。

隐藏几何图形是一种很好的方式，可以将注意力集中在对象层中的一组多边形上，并确保几何图形保持不变，因为无法选择或编辑隐藏的几何图形。

在工具箱的底部面板中，有一些UV工具，数量不如UVEdit 布局，但足以完成我们在这里需要做的事情。

4.

在工具箱的左窗格中，单击紫外线子标签。

5.

选择UV Projection Tool然后在3D视口中单击以激活该工具。

6.

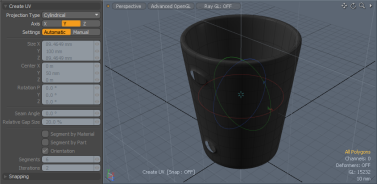

在里面Tool Properties面板上，设置Projection Type至Cylindrical，确保将轴设置为Y因此地图会围绕杯子的高度进行缠绕。离开Settings上Automatic。

这将调整圆柱体体积的大小以匹配选定的多边形，或在这种情况下可见的多边形外部边界框的体积。边界框只是矩形的空间，代表对象的总高度，宽度和深度。

地图已制成。

7.

按下spacebar放下接受UV贴图值的工具。



在项目模式下工作

现在，我们需要分配一个与原始参考图像上的徽标匹配的图像映射。

在继续之前，您必须了解一个相当重要的概念，以便最大程度地使用这些工具。到目前为止，您已经使用了Polygons和Edges选择模式以修改几何。用于布置现场工作Items选择模式。在此选择模式下，您只能修改项目的位置，旋转和比例，统称为项目transform values。以前的模式Vertices， Edges和Polygons被统称为component editing modes并且严格用于编辑几何图形本身。在两个component要么Items模式，尽管它们的结果相同。每个项目层Item List是几何的容器。而在Items模式下，您可以转换容器，但是在任何component模式下，只能编辑该容器的内容。

1.

按U使手柄再次可见。

2.

切换到Layout下一部分的工作空间，如果不使用选项卡，请按Ctrl+Tab然后选择Layout弹出菜单中的“工作区”选项。

此选项卡具有布局渲染场景所需的所有功能。的Layout该部分的独特之处在于它具有用于克隆几何的工具，这正是我们接下来要做的。

的右上视口Layout界面具有自己的一系列标签，您可以选择Item List标签以获取当前场景中所有可用项目或图层的列表。而在Items选择模式，请确保已在Item List。

3.

单击图层名称（默认情况下称为“网格”）或单击“杯子”（如果您抓取了包含的文件）以突出显示该图层。

现在，应用于场景的任何操作只会影响所选的图层。

屏幕最左侧的工具箱中有一排按钮。隐藏在某些按钮下面的是备用工具。这些隐藏的工具通过按钮右下角的灰色小箭头指定。

4.

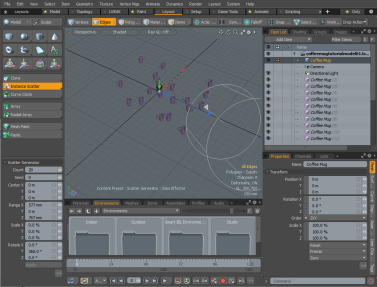

点击并按住Scatter Clone按钮显示其他选项。请点击Instance Scatter，然后在3D视口中单击以激活交互模式。

除了工具手柄，您可能不会立即在视口中看到任何东西。

5.

将光标悬停在3D视口上，然后按A查看场景中的所有项目。

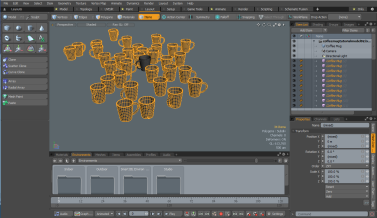

出现八个杯子（默认克隆号），四处散落。在里面工具属性面板上，您可以调整Count值到您喜欢的任何数字。

6.

设置Range对于垂直轴Y在0 m将所有咖啡杯放在地面上。

7.

要随机旋转克隆，请设置RotateY重视360°然后调整Range在X和Z使杯子靠得更近的轴。

一些杯子可能会重叠。如果您对克隆的位置不满意，可以调整Seed直到获得满意的结果为止。

8.

完成后，按spacebar。

向克隆传播更新

除了原始杯子外，您现在还有许多粉红色线框克隆。粉红色表示重复项是实例，是引用原始网格项的虚拟副本。它们不包含真实的几何图形，仅是对其源的引用，因此它们使场景文件的尺寸较小。对源项目所做的任何修改都会自动传播到克隆，从而使以后轻松修改它们变得容易。

1.

与其他类型的重复对象不同，例如复制器项目，您可以分别控制每个杯子实例，因此当Items模式，单击任何杯子将其选中，然后按W移动杯子的位置。

2.

单击绿色圆圈手柄以限制平行于地平面的移动，从而轻松修改每个项目的位置。

3.

而Move工具处于活动状态，请在另一个马克杯实例上单击以选中它，然后使用工具手柄将其移动。继续执行此操作，直到所有杯子都放好，以使其不再相交。

小费：  调整视口时，滚动视口可帮助您更好地查看场景。按Shift+A缩放当前选定的项目以填充整个视口，从而使在它们周围导航更加容易。



分组图层

的Item List现在显示单个重复的杯子图层。让我们将这些图层分组以组织Item List。

1.

单击最上面的实例层，滚动到底部并按住Shift，然后单击最低的图层，选择所有重复的杯子图层。

2.

按Ctrl+G将所有图层组合在一起Group Locator。双击组定位器名称，键入“ Duplicate Mugs”，然后按输入。切换名称前的图标会隐藏列表中的所有图层，从而更易于浏览。



使用预设网格

现在，我们只需要再添加一个几何图形即可填充场景，为此，我们使用了Preset啮合。

1.

在的Preset Browser在屏幕底部，选择Meshes标签。

2.

单击名为的预设网格Ground Plane。

这是我们场景中的基础。它捕获了投射的阴影，因此渲染的杯子看起来好像不在太空中漂浮。

3.

保存场景。

设置渲染

对于本教程的渲染部分，请切换到Render布局。在右上方的视口中，将Shader Tree面板。所有表面处理和渲染设置都是通过此列表中的项目设置的。

首先，让我们放置相机。这可以在主视口区域中完成。在3D视口中可以使用三个Render布局：

• 的RenderPreview在顶部窗格中，可以快速降低最终图像的质量，

• 的Camera > Render Camera 底部窗格中的视图，准确显示了相机如何看待几何图形，

• 和Advanced Perspective 底部窗格中的视图类似于Model布局。

通过单击视口的右上角，您可以使用标准视口控件进行浏览。

1.

采用Alt+单击并拖动以旋转视图，然后Ctrl +Alt+左键单击并拖动以放大和缩小。通过这些动作，您实际上可以移动Camera项目，无需选择Camera项，然后激活转换工具。

更改视图时，可以实时查看预览更新。

2.

要设置比默认设置更大的视角，请按住Ctrl+Alt键并在视口中拖动。

3.

设置好相机后，即可随意移动任何杯子物品。 透视视口。

4.

一旦Camera设置好位置，保存场景。

堆杯子

在开始对杯子进行贴面之前，我们需要调整照明，因为它在渲染场景中起着如此重要的作用。调整表面时，我们使用的是最终渲染所用照明的传真。的Shader Tree，这是标有面板的面板Shading ，包含代表场景阴影和渲染的各个图层。选择其中一个图层会在Properties面板。如果看不见，请单击Shading标签，显示视口。最重要的项目Shader Tree被称为Render项目。右键单击并选择物产。此项包含与渲染场景有关的设置，例如帧大小，抗锯齿和其他与质量有关的设置，以及Global Illumination。

Global Illumination是3D图形中使用的一种技术，用于模拟场景中周围反射的真实世界光线的效果，从而产生极其逼真的结果。默认情况下，它在新场景中处于打开状态。

1.

要切换此设置，请选择Render中的项目Shader Tree， 在下面Properties标签，然后选择Global Illumination标签。

2.

选中旁边的框Indirect Illumination启用它。

注意：  启用时Global Illumination， Modo使用的设置点亮场景环境项目。默认情况下，这来自应用于环境材料。

如果您更喜欢Image Based Lighting，添加HDRI环境。这可以使用预设来完成Modo提供。

1.

在左下方窗格中，单击Render Preset Browser标签。

2.

使用控件单击以旋转打开小箭头，找到Environments > Outdoor夹。

3.

双击Beverly Hills Probe 01预设以将图像添加到“环境”项。

4.

点击3D视图标签以透视图查看模型。

灯光在场景中发生了巨大变化Render Preview，为渲染的图像带来漂亮的户外外观。

比佛利山庄图片中的照明来自我们图片（-X）的左侧，因此让我们旋转Directional Light匹配它。这可以在Perspective视图。

1.

保持Ctrl+Alt并在视口中拖动以缩小，然后选择Directional Light突出显示时，在视口中单击该项目。

2.

选择项目后，在菜单栏中单击编辑> Action Center并将其设置为Origin。

这使您可以轻松旋转来自世界中心的光线。

3.

按E激活旋转工具，然后抓住Y轴手柄（绿色圆圈），并将灯向右旋转约45°。

4.

按下空格键放下工具。

下一部分是铺面。在建模教程的前面， Material标签已应用到名为“杯子”的模型。此操作还创建了一个物料组。此特定项目会创建一个程序蒙版，以限制在该组中该组下包含的任何铺面。 Shader Tree只是用该名称标记的表面。有关此的更多详细信息，请参见着色树。

每Material Group面膜包含一个Material控制任何表面的大多数属性（例如颜色和亮度）的项目。我们需要选择此项目才能在Properties面板。虽然很容易选择合适的Material中的项目Shader Tree在这种情况下， Modo通过使用快捷方式，您可以快速查看哪些图层归因于场景的任何部分Preview视口。

1.

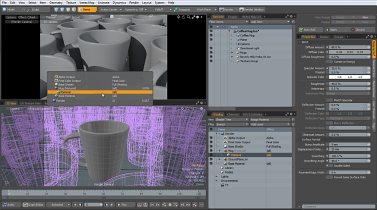

右键点击其中一个咖啡杯Preview面板以打开上下文菜单，其中包含适用于杯子的所有图层的列表。

2.

在菜单中，点击Shaders > Mug Material > Material项目。该项目在Shader Tree。

查看属性Properties视口中，我们需要调整颜色，因为它比原始图像中的杯子轻得多。

1.

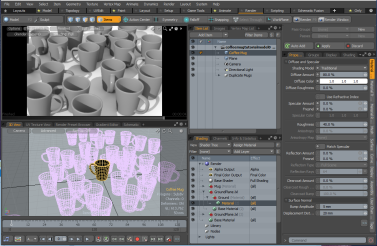

在里面着色>着色树右边的窗格，右键单击并选择物产。

2.

单击任意位置Diffuse Color色板打开ModoColor Picker，然后将该值调整为深得多的灰色而不会完全变黑。在此示例中，值分别设置为0.02。

3.

为了使您的表面更真实，设置Shading Model to Physically Based并设置以下设置：

• 改变Diffuse Amount至80％。

• 改变Specular Amount和Fresnel设置为10％和100％， 分别。

• 改变Roughness设置为18.5％。

您现在可以看到它的颜色更接近原始杯子。

注意：  这些属性占用大量渲染资源，因此，如果您的系统规格不高，请将其保持在默认的禁用状态。有关更多信息，请参见材料。

在杯子上应用图像

接下来，我们使用之前制作的UV贴图将图像应用于杯子。抓这个图片的Modo徽标并将其保存，因此您可以将其应用于模型。

1.

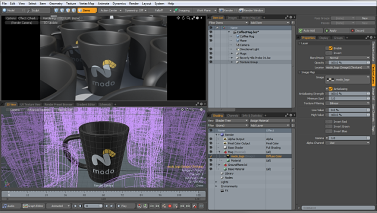

按下Add Layer位于顶部的选项Shader Tree，选择Image Map > Load image弹出菜单中的选项。

2.

导航到保存图像的位置，然后选择Open。

图像立即出现在表面上。

如果图像显示不正确，则可能未正确分配给UV贴图。

3.

右键单击小+图层名称左侧的图标，然后选择物产打开Texture Locator。

这可控制图像如何映射到杯子表面。

4.

确保Projection Type设定为UV Map和如果在“地图”下列出了多个地图UV Map选项，选择备用地图。

我们刚刚应用的图像是透明的.png。由于采用了分层方法Shader Tree，透明边缘会在图像下方显示常规的材质颜色，而不是使表面透明。这样可以轻松地在表面上添加标签，标记和其他非矩形图像。

接下来，我们将徽标定位在杯子的侧视图中央。

1.

按下spacebar放下任何工具，然后Esc删除所有选择。

2. 在里面Shader Tree视图中，单击杯子旁边的向下箭头，然后选择modo_logo。将在场景中显示并选择一个圆柱体。

小费：  要打开“纹理定位器”，请键入字母Ø要显示您的视口属性，请打开能见度标签，然后启用显示纹理定位器。

3. 在里面物产面板，打开纹理定位器标签。

4. 下转变，更改旋转Y轴到-69度。

注意：  有关着色模型类型和其他着色选项的更多信息，请参见材料。

现在，您可以看到杯子的内部也带有徽标。由于杯子是一个连续的表面，因此徽标一直突出到其中。去除不需要的徽标的最简单方法是在马克杯的内部应用不同的表面。因为我们使用了实例，所以您只需要修改源杯，所做的更改就会传播到所有克隆。

1.

按下spacebar放下任何工具，然后Esc删除所有选择。

小费：  要关闭视口中显示的“纹理定位器”，请按O， 打开能见度标签并删除复选标记显示纹理定位器。

2.

确保切换到Polygons选择模式，因为我们现在正在编辑模型本身。

3.

在里面Perspective在视口中，右键单击任何粉红色的杯子，然后从打开的弹出上下文菜单中选择Item Operations > Select Source of Instance选项并按Shift+A缩放到该模型。

4.

旋转视图以查看杯子的内部，然后单击以选择内部的底部。

5.

按Shift+Up扩大选择范围，直到它涵盖了杯子的整个内部。

6.

通过按分配一个新的材料标签，覆盖之前的材料标签M打开Assign Material对话框并将表面命名为“ Inside Mug”。

7.

按OK接受其余的默认设置。

您可以在Preview所有杯子的内部现在都恢复为默认值，但徽标不见了。

内部材料必须与外部材料匹配。实例化材质非常有用，因此，如果需要编辑它们，对它的更改也会在以后更改实例：

1.

在里面Shader Tree，选择杯子外观Material ，右键单击它，然后选择Create Instance下拉菜单中的选项。

现在有两个Material组中的项目，其中之一以斜体命名。

2.

单击斜体项目并将其拖放到“内部杯子”组内的材料上方。

3.

单击以选择其中已经存在的材料，然后按Delete从树中删除它，因为它不再需要。

现在内部没有徽标，内部表面与外部匹配，并且由于内部蒙版包含一个实例，因此对原始对象所做的任何更改都会传播到该实例，因此后续编辑有效地更改了所有表面。

查看渲染

您可以在菜单栏中看到进度：选择渲染>渲染当前视图渲染场景。随时调整Shader Tree感受一下做什么。拥有喜欢的场景后，请确保将其保存。

您可以添加更多效果以使场景更加逼真。

注意：  其中一些设置可能需要很长时间才能渲染，因此，如果您的机器规格不高，或者您不希望等待渲染完成，请跳过这些步骤。

您可以调整的第一个设置是灯光的设置。杯子所投射的阴影使渲染过程更加繁重。

1.

要柔化阴影，请选择渲染中的项目着色树。

2.

打开物产>设定值标签，在Directional Light，设定灯光采样至0使用每光样本值。

3.

选择Directional Light中的项目着色树。

4.

在里面Properties面板，更改Spread Angle值到10°， Samples设置为“ 128”可以使光线看起来更逼真。

对于相机，选择Camera中的项目项目清单。浅景深非常受欢迎，因此我们也启用该功能。

1.

转到Camera Effect的子标签Properties面板下Depth of Field， 检查Enable复选框。

您也可以选择Autofocus按钮，这会导致Modo从相机中心发射单线光线并设置Focal Distance在它遇到的第一个表面。

2.

请点击渲染 >渲染当前视图看结果。

本教程为您提供了从头到尾工作的概述Modo以及完成项目所需的步骤，包括设置场景，组件与组件之间的差异Items选择模式以及如何启用和使用Modo的Global Illumination渲染引擎。如果您想进一步探索，可以将一些预设曲面分配给Ground Plane，在Preset Browser ，将其拖放到3D视口中的某个位置，然后将其拖放到Ground Plane。

如果图像看起来太粗糙，可以在Render Item在下面Settings子标签。为了Soft Reflections和Soft Shadow的选项Material和Light项目分别，增加Samples values 也可以提供帮助。请记住，随着样本数量的增加，图像质量会提高，但是渲染时间也会增加。
