融合实例

作为对MeshFusion的快速介绍，让我们看一个结合Qbic基元的简单示例。本示例使用3D树与Fusion配合使用（与原理图相对）。

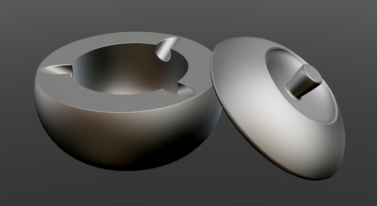

本示例显示了如何为烟灰缸和盖子建模，如下图所示。

制作碗：减法修剪

从上图可以看到，碗的主体有一个内部空间，在外缘周围有三个用于抽烟的凹槽。为此，请遵循以下减法序列：

添加一个球体并将其稍微展平以启动烟灰缸主体。	通过添加扁平圆柱体修剪主体。	用胶囊修剪身体内部。	添加气瓶。缩放，定位和修剪边缘以创建凹槽。

首先，请确保您位于Model布局与一个空的场景。

小费：  将3D视口设置为Model Fusion视口样式，以最佳地显示MeshFusion。为此，请在视口的左上角，单击第二个按钮，然后选择Model Fusion从列表中。

1.

点击Fusion标签在左侧面板上的建模工具箱中。

2.

要启动烟灰缸主体，让我们添加一个Qbic球体：展开Fusion Meshes标签下端的菜单，然后单击Qbic Geometry...打开Fusion Qbic Preset窗口。网格图元位于Fusion Assets/Fusion Meshes/Qbics夹。连按两下Q-Sphere将其添加到场景中。

3.

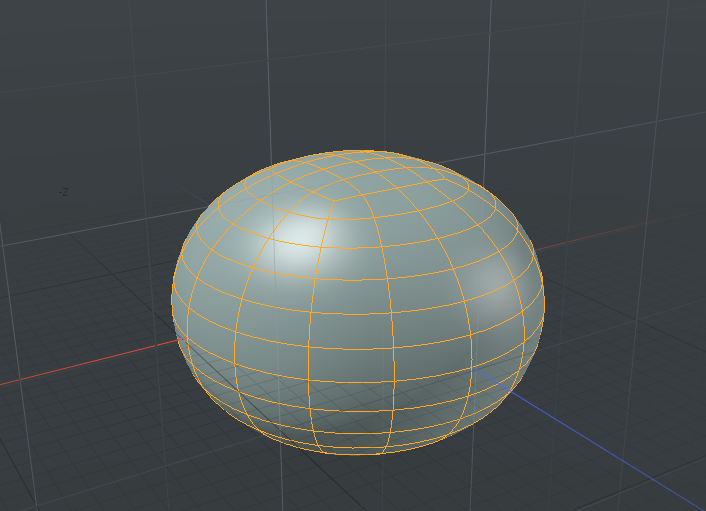

展平球体以匹配烟灰缸的整体形状：按R激活缩放工具。

“缩放”工具手柄显示在3D视口中，并且工具的属性显示在左下方面板中。组Scale Y到75％，然后按Space放下工具。

4.

修剪身体顶部以匹配烟灰缸的整体形状。让我们使用圆柱体图元删除顶部： Q-CylinderShort从Qbic预设中。

5.

按W打开移动工具并设置Position Y至370 mm然后按spacebar放下工具。

小费：  将可识别的名称分配给网格中的网格可能会有所帮助。 Items清单。

6.

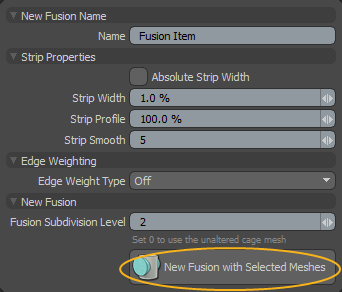

用圆柱体修剪球体：球体应该是主球体，圆柱体是减法修剪。选择球体，在Fusion标签，点击New Fusion...，然后点击New Fusion with Selected Meshes。

7.

在右侧面板上的Items列表，同时选择球体和圆柱体项

8.

在左侧面板中， Fusion标签，在Set Mesh Role & Apply，单击减法修剪图标。

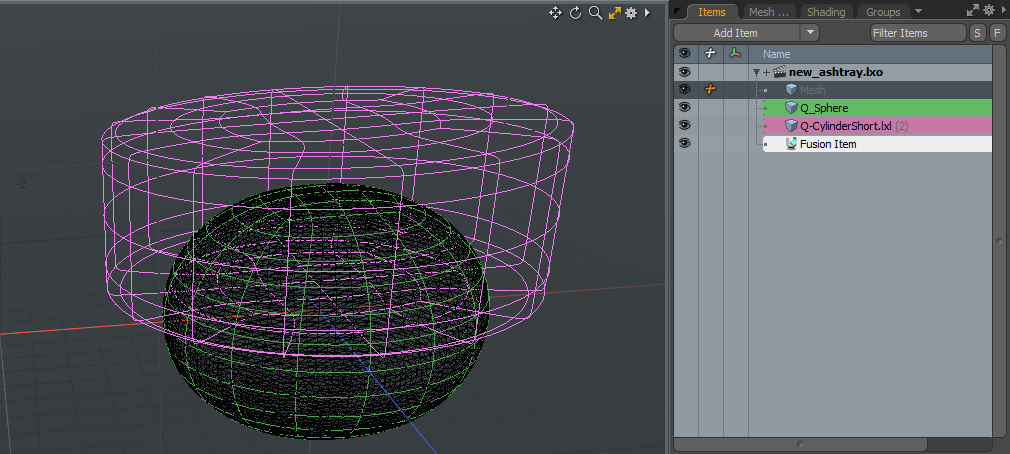

现在在线框中绘制了网格：主网格（球体）为绿色，修剪（圆柱体）为品红色。它们在Items列出。一个新的Fusion Item也将自动创建。

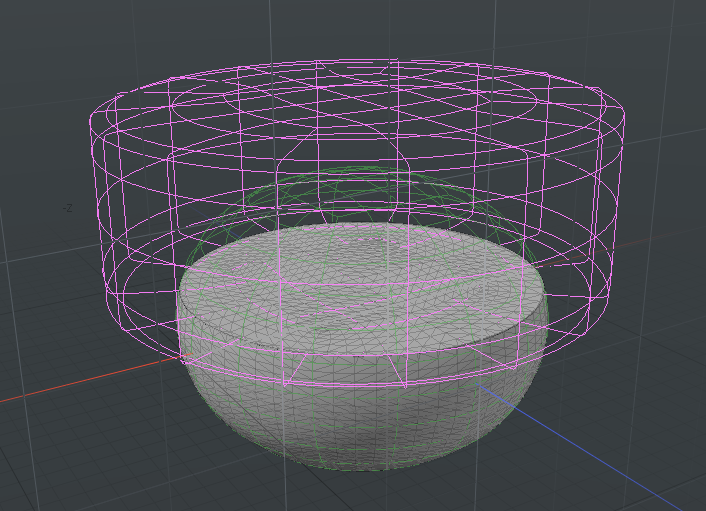

球体被圆柱体修剪。

9.

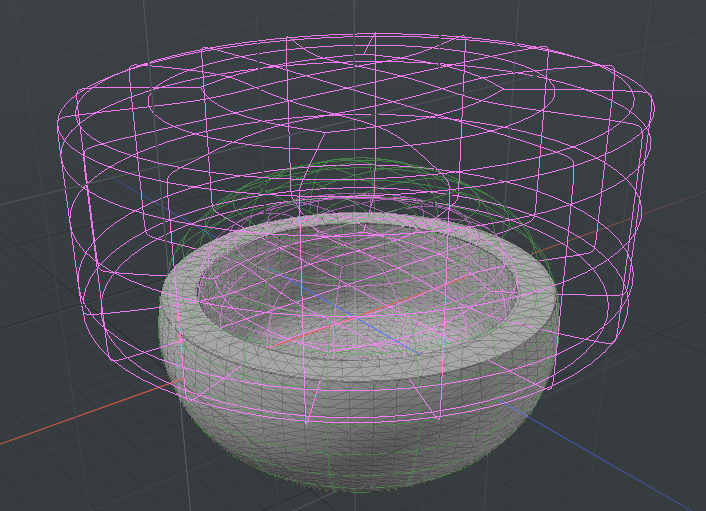

现在通过使用胶囊修剪烟灰缸的内部，将烟灰缸的内部挖空。在Qbic预设中，添加一个Q-Capsule1到现场。重新缩放囊并将其移至Y位置，以便如果从当前的融合形状中减去它，它将使烟灰缸的碗中空，类似于下图。确保胶囊没有在碗底下伸出。

小费：  按R激活缩放工具。按W激活移动工具。按Space放下工具。

10.

在里面Items列表中，选择胶囊，然后选择球体。

11.

在左侧面板中， Fusion标签，在Set Mesh Role & Apply，单击减法修剪图标。按Space放下工具。

球体的内部被胶囊挖空。

要将槽添加到烟灰缸：

1.

现在，您可以进行进一步的修剪，以将凹槽添加到烟灰缸中。添加一个Q-CylinderLong网格到场景，然后调整大小，移动和旋转它，使其与碗的内边缘重叠，如下所示。

小费：  按R激活缩放工具。按W激活移动工具。按E激活旋转工具。按Space放下工具。

2.

要用圆柱体修整碗形：选择圆柱体和球体，然后在左侧面板中，选择Fusion标签，在Set Mesh Role & Apply，单击减法修剪图标。

滚筒边缘修整了碗的边缘。

3.

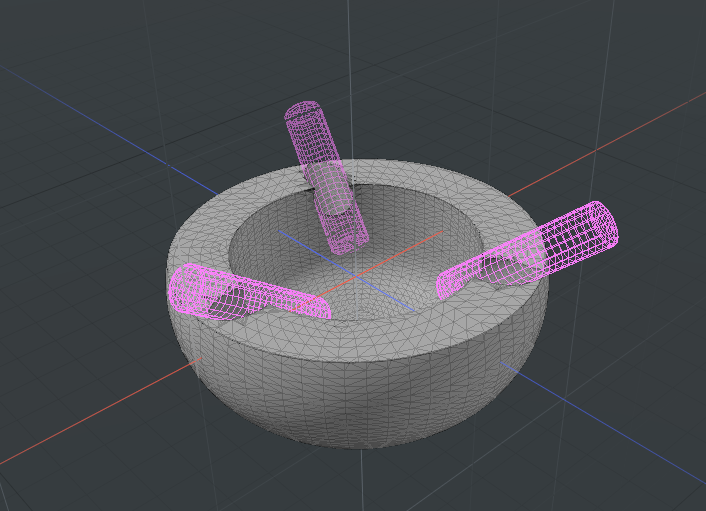

要制作另一个凹槽，可以复制圆柱体，然后将复制品移动并旋转到适当的位置。要创建副本，请在Fusion标签，在Duplication， 点击Duplicate mesh as a new Subtractive Trim按钮。重复此步骤以创建另外三个树林。

4.

在里面Fusion标签下Fusion Display，点击Source Mesh Visibility隐藏源网格。

碗现在看起来像这样：

如果需要，现在可以调整任何源网格的大小或位置，以调整碗或凹槽。如果移动网格或调整网格大小，则融合会实时更新以反映更改。

注意：  使用复杂的Fusion Items时，更新可能不够流畅。在这种情况下，您可以使用Deferred Update Fusion Item的可用选项Properties面板。启用此选项后，仅在鼠标向上移动时更新网格。有关更多信息，请参见融合物品。

做盖子：交叉点修剪和联合

为了制作盖子，让我们介绍另外两个布尔运算：相交和并集。使用以下操作顺序制作盖子：

添加一个球体，并像以前一样将其稍微展平。	像以前一样添加一个圆柱体。这次与扁平球相交。	从盖子顶部减去另一个球体。	在盖子上添加一个小锥以添加手柄。

盖子是通过新的融合操作制成的，因此具有自己的树。您可以将盖子添加到现有场景。

1.

请点击Qbic Geometry...并添加一个Q-Sphere还有一个Q-CylinderShort来自Qbics。为避免混淆，将网格重命名为Lid Sphere和Lid Cylinder分别。

2.

为避免与烟灰缸重叠，将两者移动1.5 m在X中

3.

缩放Lid Sphere通过75%在Y并移动Lid Cylinder通过370 mm在Y中。这些与制作身体时执行的变换相同。

4.

现在可以通过将两个形状相交来制作基本的盖子形状：选择球体，然后在Fusion标签，点击New Fusion...，然后点击New Fusion with Selected Meshes。

5.

选择圆柱体和球体，然后单击Apply Intersection Trim按钮。

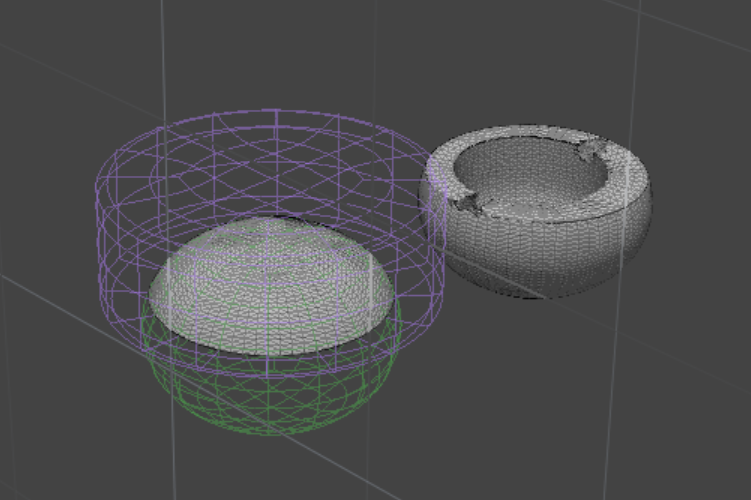

相交形成。

6.

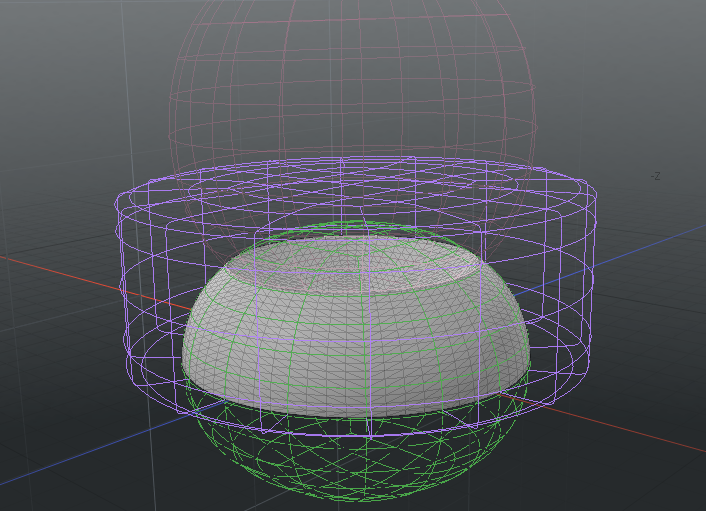

要在盖子上压痕，我们减去一个球体：添加一个Q-Sphere，放置和调整大小，使其与盖子的上半部分重叠。当您对新的尺寸和位置感到满意时，请与球体一起选择并修剪球体盖的顶部，然后单击Apply Subtractive Trim按钮。

7.

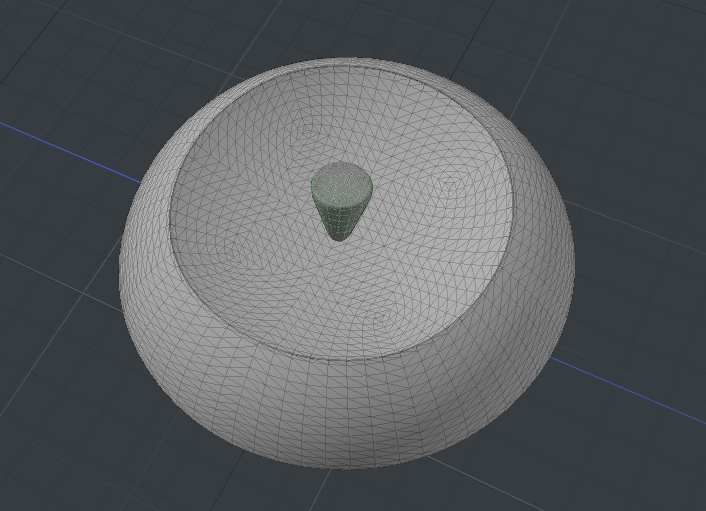

让我们在盖子上添加一个手柄： Q-CapsCone1，然后将其尺寸和位置放在盖子的顶部。

8.

通过将其变成主要Alt然后点击Set Mesh Role to Primary按钮：

现在，您已经为烟灰缸创建了盖子。

小费：  您可以调整任何源网格物体的位置和大小并进行实时编辑。

平滑条

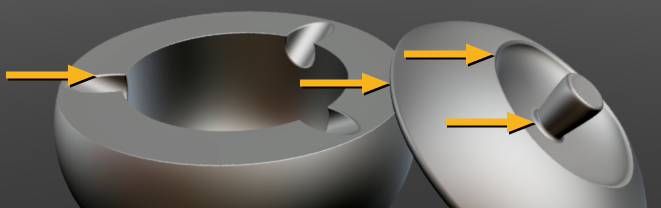

您可能会在原始图像中注意到某些边缘轮廓已被倒圆。烟灰缸主体上的凹槽周围的边缘已加宽，盖子上的凹槽周围的边缘以及盖子的边缘也已加宽。另外，盖子手柄的底部已倒圆角，以使与盖子的连接更加顺畅。下图指出了这些。

让我们在烟灰缸主体中的一个烟槽中编辑一个条带，看看如何完成此操作。

小费：  为了使其易于编辑，请单击Source Mesh Visibility隐藏源网格。重影源网格消失。

1.

在里面Fusion tab，在Fusion Strips ，点击Update Strip Items。这可以确保自您上一次Fusion编辑以来所有带状项目都是最新的。

注意：  要显示可选条，请单击Select All Strips。这将选择并突出显示网格上的所有可编辑条。单击远离网格以取消选择。

2.

选择要编辑的条：放大到一个烟槽，然后将鼠标滚动到烟灰缸顶部的槽边缘上。该条带蓝线突出显示。单击蓝线以选择条。

这也打开了Fusion Strips对话。将此移开。

3.

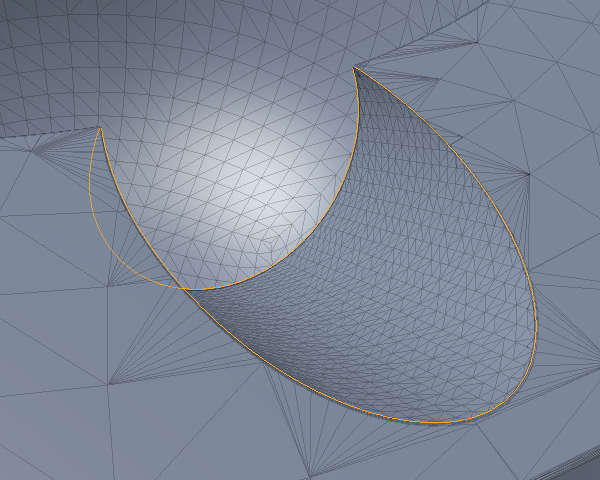

滚过烟灰缸内侧的第二个边缘，然后Shift+单击以在选择中包括该条。现在选择了两个角，如下所示：

4.

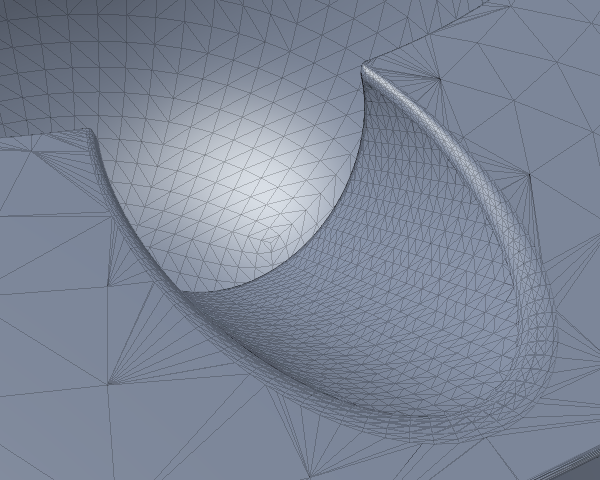

选择条带后，您可以编辑条带属性。在Properties面板（右下），请确保您拥有Fusion Strip 标签已选中。设置Strip Width至10%。这使带材变宽并具有平滑效果。

现在，您可以用相同的方式编辑其他凹槽以及盖子上的边缘。同时尝试尝试Strip Profile设置，控制带材的圆度。一个Strip Profile的0%在100%它是完整的。

注意：  为了获得与本主题顶部的烟灰缸相同的外观， MatCap着色器已添加到Shader Tree以及Matcap预设Metal01.png被使用了。

转换为网格

完成创建Fusion网格后，可以将其转换为常规网格。这为3D打印或使用标准几何工具编辑几何做好了准备。中的每个融合项Item List可以使用Convert to Mesh Item在项目的Properties面板。在执行此操作之前，最好将“融合项目”设置为“气密”模式来密封网格。

注意：  有关更多信息，请参见融合网格转换

让我们转换烟灰缸的身体。

1.

选择Fusion Item在烟灰缸里Item List。

2.

在里面Properties面板（右下），确保Fusion标签被选中。

3.

在里面Fusion Mesh部分，设置Mesh Mode至Airtight Final。

注意：  为了揭示Fusion Mesh部分中，单击底部的双箭头按钮Properties面板。

4.

在里面Output Mesh部分，单击Convert to Mesh Item。

5.

请点击OK用常规网格替换融合项。

6.

请点击OK在下一个对话框上。

融合项目现在已转换为网格。

您可以使用烟灰缸盖进行相同的转换，然后根据需要放置盖。
