融合表面条

条带是Fusion模型的主要几何元素。它们是源网格相交边缘周围的表面。您可以编辑条带属性以确定条带的平滑度，大小或平坦度。

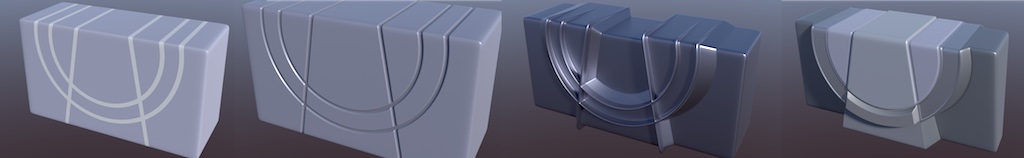

表面条类型

在Fusion标签下Apply Surface Strip。

	在主要Fusion项目上创建一个双面表面条。在相交的角之间创建一个90度网格。融合物品保持不变。 移动网格项目会在融合项目的表面上移动条带。 小费：  您可以将其应用到一个或多个主融合项目，而网格项目用于创建表面条。选择一个或多个主要项目并单击UnTrim去除表面条。点击Trim向后添加表面条。
	在主要Fusion项目上创建一个双面表面条。在相交的拐角处创建45度斜角。融合物品保持不变。 移动网格项目会在融合项目的表面上移动条带。
	从融合项目的修剪线减去网格项目，并创建单面曲面条。它执行修剪，并将表面条带的一半留在修剪过的主要Fusion物品上。 修剪网格物体项目不会添加任何新曲面。
	将网格项目与“融合项目”相交，并沿切割边缘创建单面曲面条。此功能执行修剪，并将表面条带的一半留在修剪后的主要Fusion项目上。 修剪网格物体项目不会添加任何新曲面。

举行Alt并单击这些控件，可以更改网格的角色，但保持其与基本体的关系。

创建表面条

在此示例中，首先创建融合物品，指定使用哪些项目生成表面条，然后应用其中之一表面条类型。

观看以下视频以获取概述。

注意：  首次创建表面条时，建议设置此过程中使用的以下“融合项目”属性。有关完整列表，请参见融合项目属性。
如果需要，可以稍后更改表面条属性选项。

1.

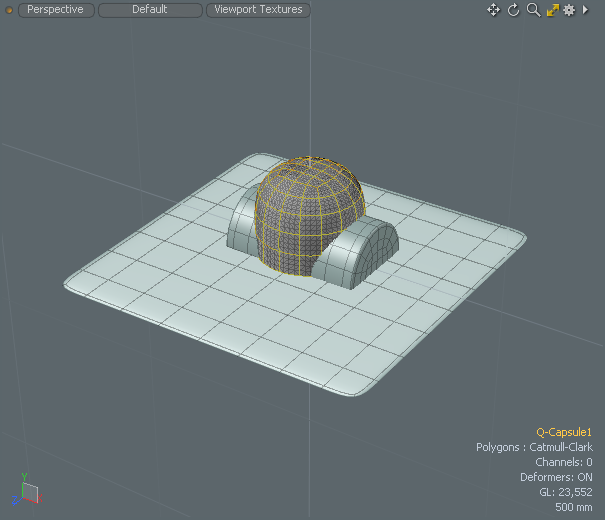

装三融合Qbic预设进入您的场景。

2.

在右侧面板上的Items标签，选择一个项目设置为融合项目。

3.

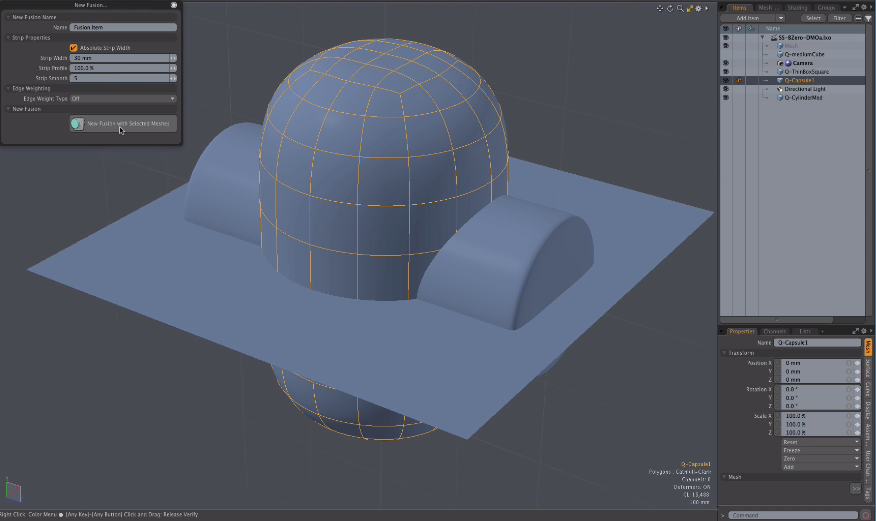

请点击New Fusion在左侧面板上，设置Strip Profile至100%，然后点击New Fusion with Selected Meshes。

注意：  设置Strip Profile重视100%确保为您的初始设计正确计算表面带。这不是必需的，以后可以更改。

小费：  您可以设置New Fusion...Strip Width至30 mm查看创建的表面条的拓扑。

4.

随着Fusion Item在右侧面板上，从中选择一个或两个其他融合Qbic网格Items标签。

选定的Qbic预设网格用于在融合项目上创建表面条。

5.

在左侧面板下Apply Surface Strip，点击Create Two-sided Surface Strip, with Subtractive Fusion and Miter Topology。

6.

在里面Items标签，仅选择Fusion Item，隐藏其他网格物体项，并设置以下属性：

• Deferred Update -禁用。

• Optimization Performance - 设置Boolean。这是一个临时设置，以确保所有优化都能继续使用表面带。

• Draft Unions - 设置Off。

• Global Strip Settings > Strip Rows -将值设置为4添加额外的带状行以用作缓冲带。这样可以确保表面条的边缘得以保持。

• Default Corner Settings > Corner Rounding -这是一个可选选项，但可以通过添加四舍五入，例如8.0，表面条的角不再是正方形。

• Fusion Mesh > Mesh Mode - 设置Airtight Final w/Parts自动创建用于更改表面条的选择集。

• Mesh Details >Relax Mesh Topo -启用。设置Relax Iterations和Relax Range至4。启用“ Relax Mesh Topo”后，可响应多边形派生的法线的工具，例如推要么多边形斜面，产生更好的效果。

修改表面条

修改表面条之前，请先将Fusion Item复制并将其转换为网格。完成后，您的融合物品会隐藏在Items清单。然后，您可以修改复制的网格物体的表面带属性，并应用变形和缩放工具来重塑选定的带。以下步骤演示了如何执行此操作。

修改表面条：

1.

输出融合物品变成规则的网格。在右侧面板下Output Mesh，点击Dup and Convert to Mesh。使用默认设置，然后单击Create Mesh。

有关更多信息，请参见融合网格转换

2.

改成Polygon模式，然后单击Select Through在菜单栏中。

3.

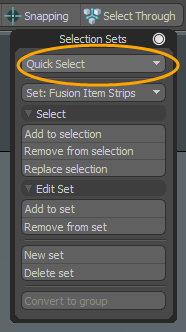

请点击Quick Select然后选择融合带项目。

注意：  默认情况下，表面条选择集称为Fusion Item Strips。如果您的Fusion Item重命名为Fred，则此项目的名称为Fred Strips。

4.

在右侧面板上，打开此Lists标签，展开Other Maps， 右键点击normals ，然后选择Clear。

5.

按Shift+down-arrow将表面条的选择减少一排。

这将在要修改的多边形与模型的其余部分之间放置一行，以提供可使用的干净拓扑。

6.

选择变形工具，例如推，然后修改表面条。

小费：  在编辑Fusion模型时，会动态添加和删除条带。但是，带状项目不会自动更新，除非添加了新项目。因此，必须在动态编辑后手动更新带状项目，以访问最新的带状几何图形。
此外，您可以随时使用以下选项之一刷新对测试条所做的更新： Model布局，选择Fusion标签，然后单击Fusion Strips >Update Strip Items。在里面Schematic Fusion布局，单击Strip Options...然后选择Update Strips。

曲线作为曲面条

您可以使用曲线，贝塞尔曲线或B样条曲线在Fusion模型上创建表面条。
