蕾丝几何

程序“花边几何”工具沿曲线路径绘制管。默认情况下,管横截面为圆形,但您也可以从椭圆形,正方形,矩形或自定义轮廓中选择。自定义轮廓绘制在单独的网格中,并使用Profile Shape输入。

注意:  该工具的名称是因为它最初是为鞋类建模项目绘制鞋带而开发的。

使用花边几何

花边几何要求绘制一条曲线。这应在单独的网格中绘制并添加到Guide Curve输入。然后,您可以在Properties面板。要使用自定义形状,请在单独的网格中绘制一个形状并将其添加到Profile Shape输入。

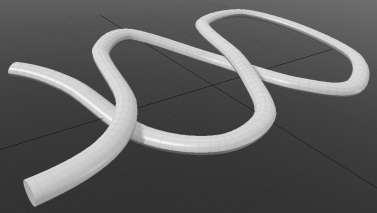

以下步骤显示了如何绘制上图所示的网格。在此示例中,曲线是在添加“花边几何”之后绘制的,尽管这不是强制性的。这些步骤假定您从一个新的空网格开始。

1.   在里面Model布局,打开Mesh Ops标签,然后点击Add Operator按钮(在网格操作列表打开程序预设浏览器
2.   选择Mesh Operations > Duplicate然后双击Lace Geometry
3.   将管宽度设置为更大,类似于上图所示:在Properties为了Lace Geometry (右下),设置Radius100 mm
4.   确保Mesh Operations列表不在单项视图模式下:如果单项视图按钮突出显示,单击以禁用它。

5.   现在添加一个新的网格来保持曲线:单击Add Operator按钮,选择Mesh Operations > Other然后双击Mesh。在里面Item List,将此网格重命名为Curve

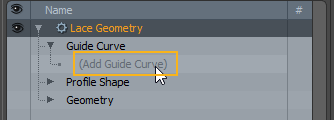

6.   在里面Mesh Operations列表,展开Guide Curve设置Lace Geometry然后点击(Add Guide Curve)

7.   选择Existing并双击名为Curve
8.   选择Curve网格Items List这样您就可以参与其中。
9.   在里面Basic建模工具箱(UI的左上角)部分中,选择Curve工具。
10.   通过单击每个绘图点在3D视口中绘制曲线。

管沿曲线绘制。

注意:  使用默认的视口设置,将在与图例相同的网格中绘制管的线框。 Lace Geometry,而不是当前选择的Curve啮合。您可以更改非活动网格的绘制方式3D视口属性 3D视口设置部分。要打开设置,请按O当鼠标悬停在3D视口上时。

11.   本主题开始处的图像显示了具有椭圆形横截面的试管。您可以通过调整属性来复制它:选择Lace Geometry在里面Mesh Operations列表,然后选择Lace Geometry子标签Properties面板。更改ShapeOval并设置Aspect Ratio50 %

现在,您可以调整属性以进一步自定义网格。

花边几何特性

可以使用以下属性修改“花边几何”:

Lace Geometry

Shape

管的轮廓形状(横截面)。从以下选择:

Circle -您可以使用Sides属性。

Oval -椭圆的高度可以使用Aspect Ratio属性。

Square -每边单边的正方形。

Rectangle -矩形的高度可以使用Aspect Ratio属性。

Custom Profile -允许您使用任何曲线形状作为横截面。将曲线添加到其他网格,然后使用将其附加到“花边几何” Profile Shape输入。看到花边几何程序更多细节。

Sides

设置当ShapeCircle要么Oval

Aspect Ratio

设置相对高度时ShapeOval要么Rectangle

Radius

设置管形的半径。这适用于所有形状。

Shape Angle

轮廓形状在2D空间中的旋转角度,在将其应用于花边几何图形之前。

Refinement Angle

这是划分曲线以进行自适应细分时的阈值。较小的值生成更多的细分。

Start

管道应沿其开始的曲线长度的比例。

End

管子应沿曲线长度的比例。

Guide Curve ID

用作参考的曲线索引。如果曲线网格中有多个曲线,并且您想选择一个特定的曲线,这将很有用。曲线索引从0开始,对于每条绘制的曲线递增。

Pattern Size

这是UV纹理的大小,在UV空间中映射为0-1;这对应于3D视口中的网格大小。例如,如果您有一个长度为2 m的直矩形管,则应将Pattern Size至2 m,以使管子的侧面适合0-1 UV空间。由于“花边几何”的所有UV都是程序性的,因此重要的是设置适当的值以使UV纹理具有实际大小。

通过在UV编辑器中打开UV贴图并调整值,可以看到此属性的效果。

Make UVs

设置鞋带UV的方向。要禁用UV贴图创建,请将其设置为None

使用引导工具

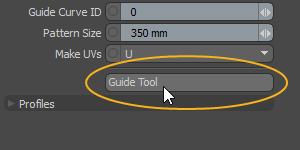

Guide Tool在“花边几何”操作的Properties面板可让您进一步控制鞋带。您可以重新定位曲线的点,并使鞋带跟随新的位置,围绕选定点扭曲或收缩鞋带。

1.   通过点击激活工具Guide Tool按钮。

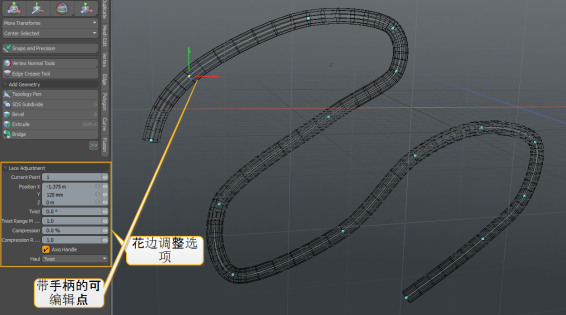

该工具会自动找到花边引导曲线,并且其点在3D视口中变得可编辑。同时, Lace Adjustment选项显示在左侧面板上。

2.   通过单击3D视口中的一个点并拖动轴手柄来调整曲线位置。

花边几何形状遵循新的曲线位置。

3.   编辑Lace Adjustment左侧面板上的选项。

提供以下选项:

Current Point

在3D视口中选择的点。

Position X/Y/Z

当前点的位置。

Twist

沿切线方向沿曲线点旋转花边。影响范围由半径决定。

Twist Range Multiplier

增加/减少Twist的影响范围。

Compression

将花边收缩到曲线点周围。

Compression Range Multiplier

增加/减少Compression的影响范围。

Axis Handle

启用/禁用在3D视口中显示选定点的轴手柄的功能。

Haul

指定牵引行为。单击并拖动带有选定点的视口会扭曲或压缩选定点周围的花边。

花边几何程序

花边几何操作具有以下过程输入:

Guide Curve -将其设置为包含引导曲线的网格。如果网格包含多个曲线,请使用Guide Curve ID属性(请参见上文)以选择所需的曲线。

Profile Shape -允许您添加自定义形状以用作轮廓形状。如果您设置了Shape财产Custom Profile。要使用此输入,请将轮廓曲线添加到单独的网格,单击(Add Profile Shape)并选择网格。

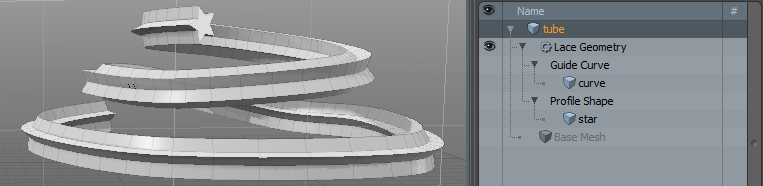

下图显示了使用Star图元生成的网格以及相应的网格操作。

Geometry -这列出了受工具影响的任何几何图形。如果网格物体位于工具栏中的工具下方,则它们将自动连接。 Mesh Operations清单。您可以通过单击来连接其他网格(Add Geometry)打开预设浏览器。在这里,您可以选择现有的网格或添加新的空网格。

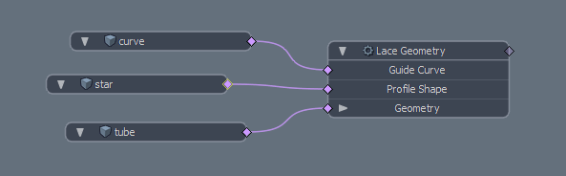

花边几何示意图

“花边几何”示意图节点的输入与过程版本的输入相同。的Profile Shape输入是可选的。
