曲线切片

曲线切片工具可使用用户定义的曲线切割网格。可能有两种方法：

1.

创建一条曲线并将其放置在背景中。

注意：  使它在Item List，但不要选择它。

激活工具时，背景曲线成为切割源。

2.

如果在激活工具时没有可见的背景曲线，请在3D视口中交互式绘制切片曲线，然后像使用普通曲线一样对其进行编辑。（请参见曲线工具主题以获取有关编辑曲线的信息。）此工具的“路径步骤生成器”部分Properties面板具有用于控制沿曲线的步数的设置，这会影响新创建的边缘的平滑度。

程序曲线切片

曲线切片也可作为程序网格操作使用。它是切片效应器，路径段生成器和路径生成器子工具的组合。您可以从Mesh Ops标签，在右侧Model布局。

要使用该工具，您需要剪切几何图形和剪切曲线。

1.

使用来添加要切片的几何Add Operator中的按钮Mesh Ops标签。

2.

添加一个新的网格层来放置曲线：单击Add Item在上半部Mesh Ops标签并选择Item > Mesh。

3.

选中新的网格层后，使用中的传统曲线工具在其中绘制一条曲线Curve建模工具箱的标签。有关更多信息，请参见添加曲线。

4.

选择原始网格层，其中包含您的几何图形，然后在Mesh Ops标签，点击Add Operator，然后选择Mesh Operations > Edit > Curve Slice。

的Create Slice Clone对话框打开。

5.

选择包含曲线的网格作为Path，然后点击OK。

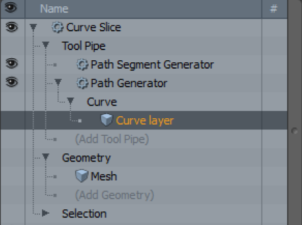

曲线切片已添加到Mesh Operations清单。单击其前面的小箭头将其展开时，可以看到其输入。

小费：  要改善建模工作流程，请使用过程建模Delete操作。有关更多信息，请参见编辑命令-删除/删除。

您也可以使用Select by Previous Operation网格操作。以下Name选项适用于Curve Slice工具： Intersecting Edges。有关更多信息，请参见按上一个操作选择。

曲线切片属性

提供以下选项：

选项	描述
Enable	激活/停用工具。默认情况下，启用此属性。
Use World Transform:	将几何选择集中在“世界原点”位置。默认情况下，启用此属性。
Axis	定义要投影钻取功能的轴。
Vector X, Y, Z	设置X，Y和Z的轴矢量位置。
Select Sliced Edges	将切片边缘的边缘选择设置为选择集。选择将自动创建并显示在Mesh Ops标签下Lists。
Edge Selection Set	定义边缘选择集的名称Select Sliced Edges选项。您可以在Add Operator > Mesh Operations > Selection > Select By Selection Set可以与Edge网格操作一起使用。
