添加循环

Add Loop工具是该工具的更快的交互式版本循环切片工具。使用它，您可以轻松地通过一系列多边形（通常是四边形多边形）添加连续边。循环通常是围绕表面或在边缘终止的多边形的连续带，但是“添加循环”工具只需要两个或多个共享并具有边的多边形即可添加循环。

要使用该工具，请按照下列步骤操作。

1.   在里面Model布局，打开Edges子选项卡，然后单击Add Loop。

另外，也可以在Topology布局，在Tools菜单中的子标签Geometry > Edges > Add Loop。

这将激活工具。

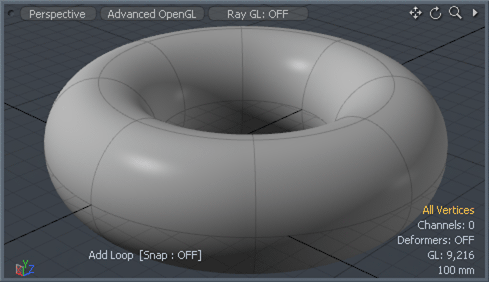

2.   接下来，在3D视口中，找到操作的目标边。鼠标指针必须足够靠近边缘以触发预突出显示，从而将边缘变成浅蓝色。单击它可添加一个垂直于目标的新边缘，该边缘将切掉鼠标指针和目标边缘相交处的多边形带。

该工具现在处于交互模式，随后的单击可重新定位边缘，单击并拖动可滑动边缘循环。单击远离活动边缘以将其删除。按住Shift键并单击，或者单击新突出显示的边缘以触发新的边缘循环。当新生成的边缘遇到三角形多边形时，该边缘终止。当遇到多于四个边的多边形时，该工具会尝试切入多边形的中心，但可能会产生不良结果，尤其是在边数为奇数的多边形中。

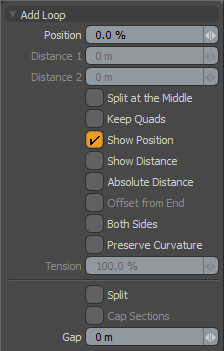

激活该工具后，该工具的Properties面板。

添加循环

Position

该值确定以百分比显示的整个边缘长度上的切片位置，其中50％为中心。当您在3D视口中调整边缘时，这会交互式地更改。您也可以手动输入新值以调整视口中的活动边。

注意：  边缘必须处于活动状态才能手动输入其位置。

Distance 1/2

切片位置显示为从边缘的起点（1）到终点（2）的数字距离值。

Split at the Middle

启用后， Modo无论单击边缘的位置如何，都将自动在中间（50％）位置处切片。您可以通过按住以下按钮暂时启用此选项Ctrl在点击之前。

Keep Quads

如果可能的话，强制“添加循环”工具生成四边形多边形，例如在遇到多于4条边的多边形时。这可以通过添加其他连接边缘来实现。

Show Position

启用后，以百分比形式显示新职位的文字叠加层。

Show Distance

启用后，将边缘位置和新位置之间的距离显示为数值。

Absolute Distance

启用后，新循环的偏移量将由绝对距离而不是百分比定义，并且在创建时与最近边缘保持固定距离。

Offset from End

启用后，允许循环从边的另一端偏移。该选项仅在以下情况下可用Absolute Distance已启用。

Both Sides

启用后，切片将同时从现有循环的两侧进行循环，从而提供两个边缘循环。

Preserve Curvature

启用后， Preserve Curvature选项尝试保持周围几何体的流动。沿着通过周围边缘的曲线计算新位置，以保持表面的整体曲率。启用后， Tension设置变为可用。

Tension

确定曲率保留的强度。默认值100％计算的曲率类似于沿边缘长度生成的样条曲线，并适当放置新顶点，其中0％的值类似于禁用Preserve Curvature选项。负值会插入曲率，而更高的值会进一步使顶点偏离曲线的位置。

Split

启用后，生成的循环将拆分曲面，从而生成两个不同的重叠边缘，而不是单个连接的边缘。

Cap Sections

使用时Split选项， Cap Sections可以添加选项创建一个多边形多边形，该多边形多边形连接到两个最终的边环，实际上是关闭了两个新边。

Gap

分割曲面时，此选项定义分割线周围的宽度，实际上是通过定义的值来加厚生成的切口的宽度。
