Modo 14.0v1 docs：

边缘工具

以下是您可能想使用的有用操作Edge Tools：

旋转边缘

的Spin Edge工具旋转当前的一个或多个边，以重新组织它们分离两个相邻多边形的方式。例如，如果选择一条边，则此命令将其旋转以使其附着到不同的顶点，同时将两个等分的多边形保留在适当的位置。它在保持周围网格的同时更改多边形的流动。

坍方

的Collapse该命令将删除选定的元素，而不会破坏几何图形的完整性。任何选定的多边形，边或顶点都会被删除，但不会留下任何孔。取而代之的是，网格可以修复，可以通过将相邻元素合并在一起来消除任何间隙。

去掉

的Remove Edge命令可用于从网格几何图形删除边。这与Geometry > Remove工具，因为它不会删除附加的顶点，而只会删除所选的边。顶点保留在后面。要删除边缘和顶点，请选择边缘，然后在菜单栏上选择Geometry > Remove。要仅删除边缘，请选择边缘，然后在Modo Tools工具栏上，单击Edge标签，然后Remove Edges在Commands部分。边缘被删除，并且顶点保留。

加入

Join Edges使您可以将两个边缘焊接在一起。只需选择两个边缘并运行工具。第一个选定的边移动到第二个选定的边的位置，并且顶点被连接。

分裂

Split边缘像Split顶点命令。与其沿选定的顶点分割顶点，不如沿选定的边缘分开网格多边形。在面选择模式下，该命令将分割所选面的边界。当分离由闭环选择命令选择的多边形时，这很有用。这对于在网格上打开“铰链”部分也很有用。

激活边缘分割工具

• 在里面Model版式，在左侧面板上，打开Edge标签，然后单击Split.

• 在里面Mesh Ops标签，点击Add Operator，然后双击Mesh Operations > Edge > Edge Split。

• 在里面Schematic查看，点击Add...，然后双击Mesh Operations > Edge > Edge Split。

应用程序边缘分割工具

程序上Edge Split工具可让您选择一组边线并将网格划分为两个或多个面片。您可以交互式更新Gap通过更改值的距离。

例

下载我们的示例场景并解压缩文件。

在里面Model布局，负载assign_edge_split_tool_procedural.lxo。

在右侧面板上，确保Teapot项目被选中。

在布局菜单下，选择Edges。

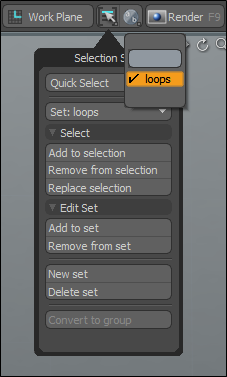

在界面的右上角，点击Selection Sets

图标，然后单击Quick Select > loops。

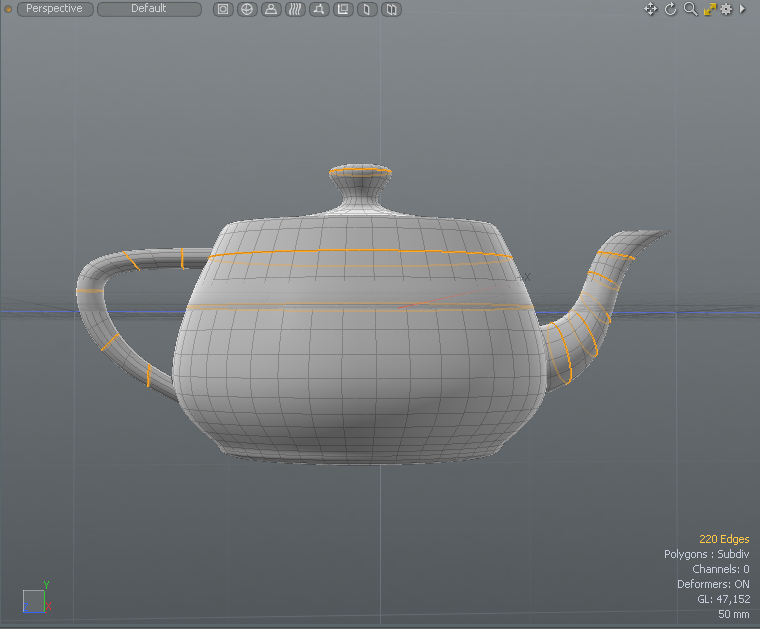

边缘选择集显示在3D视口中。

在右侧面板上，打开Mesh Ops标签，然后单击Add Operator。

连按两下Mesh Operations > Edges > Edge Split。

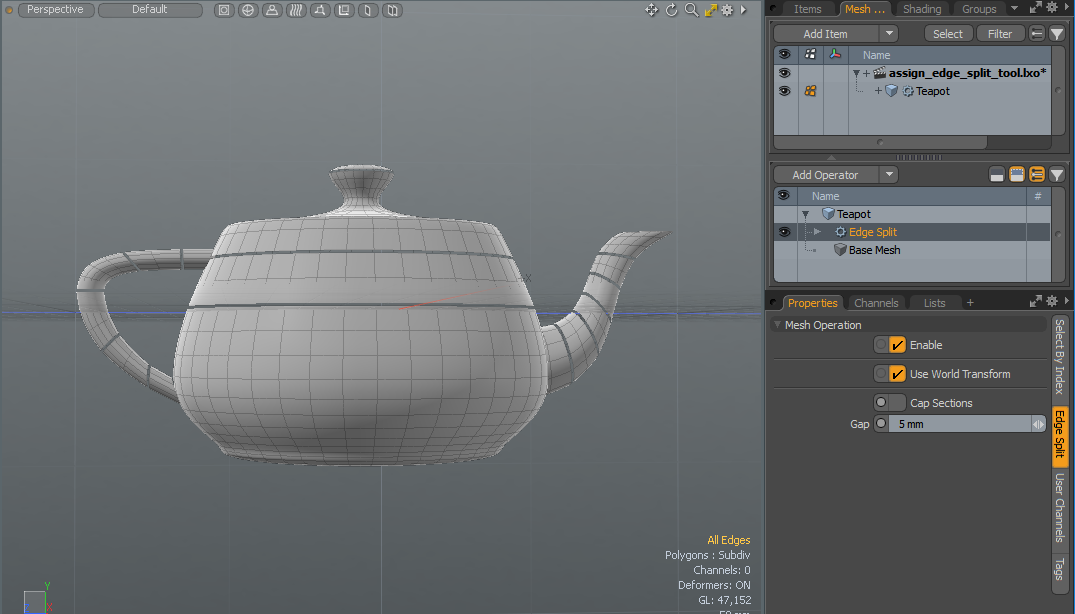

在右侧面板上，打开Edge Split标签并设置Gap至5mm然后点击Return。

使用逻辑示意图视口应用边缘拆分工具

使用程序Edge Split中的工具Schematic视口允许您选择一组边线并将网格划分为两个或多个面片。您可以交互式更新Gap通过更改值的距离。

例

下载我们的示例场景并解压缩文件。

在Model布局，负载assign_edge_split_tool_schematic.lxo。

在界面的左上角，单击逻辑示意图面板

图标。

在右侧面板上，拖放Teapot到Schematic视口。

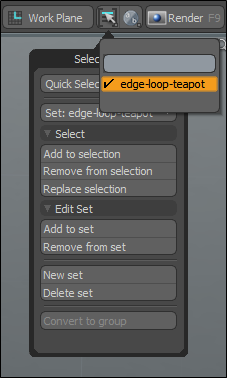

在界面的右上角，点击Selection Sets

图标，然后单击Quick Select > edge-loop-teapot。

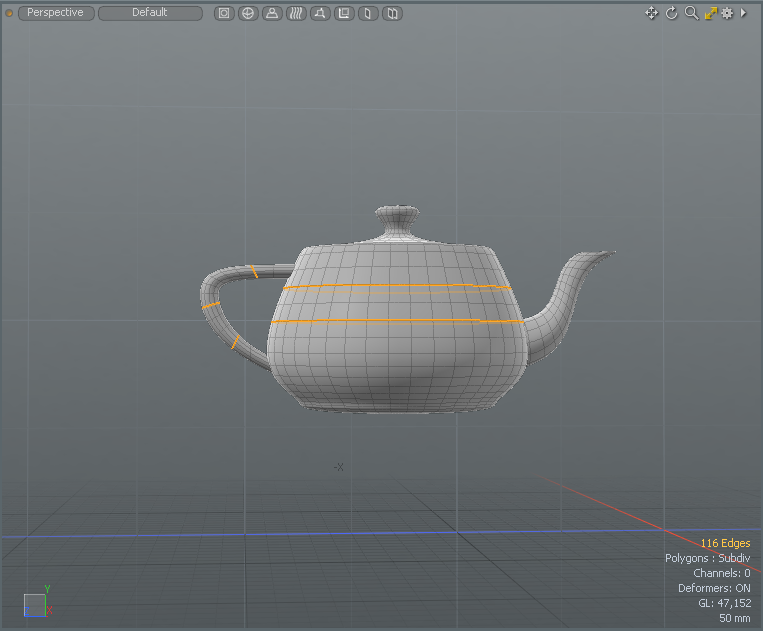

边缘选择集显示在3D视口中。

在里面Schematic视口，单击Add...，然后双击Mesh Operations > Edges > Edge Split。

在里面Schematic视口，在视图区域中单击，然后选择Edge Split。

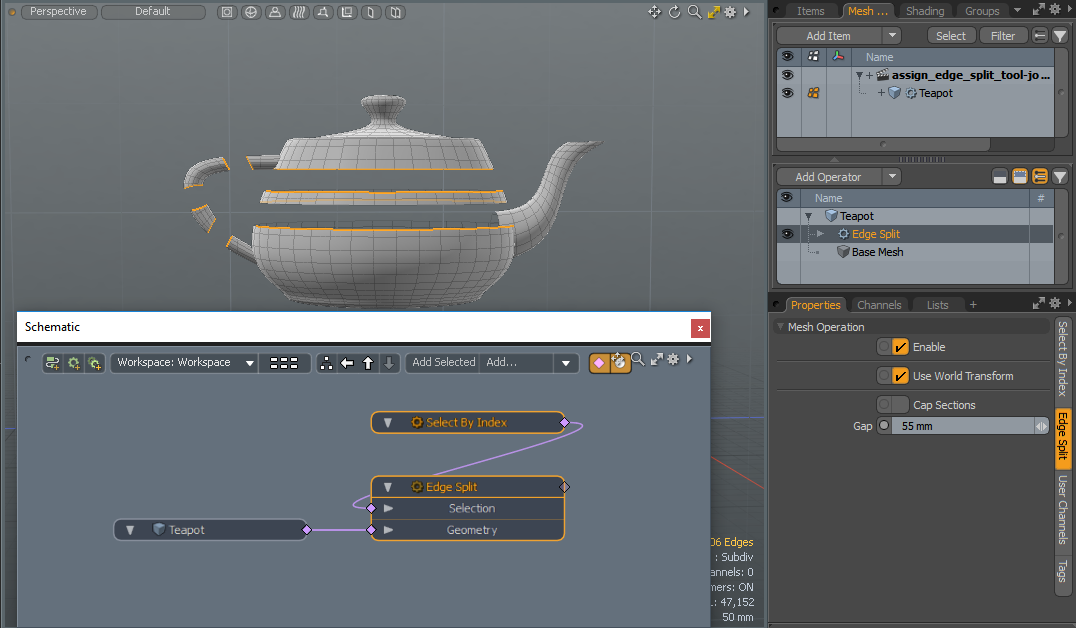

在右侧面板上，打开Edge Split标签，设置Gap至55mm然后按Return。

选择集在边缘被分割。

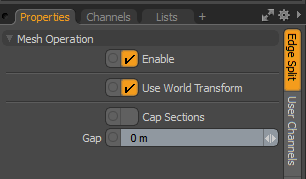

程序边缘拆分属性

• Enable -启用或禁用边缘分割工具

• Use World Transform -设置从模型空间到世界空间的坐标，其中相对于场景中所有对象共有的原点定义了顶点。

• Caps Sections-当将网格物体完全切割成两个（或更多）部分时，会产生末端。

• Gap-指定在选定边缘分割网格的距离。

增长四边形

的Grow Quads命令沿着选定的边缘边界延伸四边形多边形的行。

• Auto Offset -尝试匹配前一行的大小，或禁用以设置特定的偏移值。

• Offset -指定偏移距离。

• Max. Smoothing Angle -为跨角度曲面的新创建的多边形指定最大平滑度。

• Background Constraint -启用后，该工具将使用背景网格限制操作。

注意： 有关使用背景约束的更多信息，请参见限制背景。

填充四边形

的Fill Quads命令尝试仅用四边形填充网格中的所有开放孔。首先，您需要定义区域以填充轮廓概述目标的边缘选择。调用命令后，将出现以下对话框。有两个可能的选项，按OK并接受默认值将使用最少数量的多边形来填充区域。启用Fill with Grid Pattern选项用均匀的多边形网格填充目标区域。但是，此选项还要求边缘选择的宽度和高度均具有偶数个边缘。即使选择区域的整个侧面保持打开状态（例如，在平面的外边缘附近），此选项也可以检测角并用四边形的网格正确填充该区域。
