照亮节点

Illuminate节点用于采样落到给定表面上的光。对于每个样本，结果为发光的或在阴影。样本结果可以来自特定光源，也可以是场景中所有灯光的组合。例如，这可用于掩盖表面属性以仅出现在照明或阴影区域中，或使用照明量来驱动特定通道，例如，使用它来缩放程序纹理的比例/大小通道。

使用以下命令将“照亮”节点添加到“逻辑示意图”视口中： Add功能，位于弹出菜单下Shader Inputs > Illuminate。在“逻辑示意图”视口中选中节点后，您可以定义“模式”，控制是否使用场景中的所有灯光来评估照明，或者仅连接到节点的灯光Light输入被评估。使用连接的照明灯时，照明灯的关系输出连接器已连接至Light在节点上输入，您可以连接任意数量的灯。连接后，将对每个样品评估照明结果，并将该值返回到其特定输出。

注意：  有关使用节点图的信息，请参见示意图视口

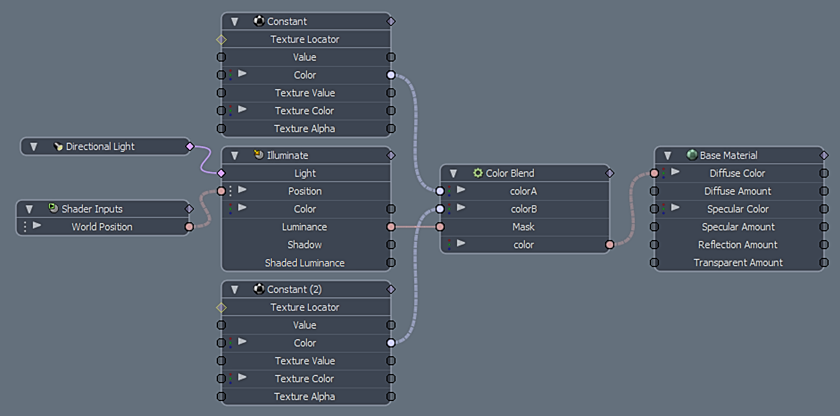

照亮节点示例：

照亮位置示例：

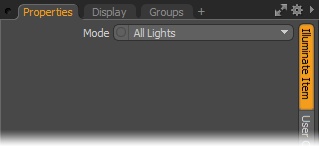

以下Illuminate Item选项可用于“照明”节点：

• Mode -的Mode选项根据场景中使用特定的灯光和Connected Lights选项或使用All Lights在现场。

Schematic Node: Illuminate

选项	描述
Light Input	当照明项目模式选项设置为Connected Light仅将专门连接到输入的Light项采样为节点评估的一部分。
Position Input	的Position输入定义采样目标的位置。默认情况下，这是“世界位置”，着色器输入自动连接，请参见着色器输入。的World Position设置是指节点的光照采样在派生初始阴影采样的相同位置进行。您可以断开Shader如果要对特定点的照明进行采样（例如光检测器），请输入并连接特定的XYZ位置，或者使用众多矢量数学节点中的任何一个来扭曲采样位置，以产生有趣的结果。
Color Output	在每个样本的基础上输出连接的光的颜色。
Luminance Output	输出值表示表面上照明的位置。
Shadow Output	输出值表示灯光照明隐藏在表面阴影中的位置。
Shaded Luminance Output	输出值表示来自被照射表面的漫射量（反射光）。
