使用灯光

您可以在3D场景中添加和操作几种类型的灯光，以创建所需的效果。

插入直射灯

直射光是在一个方向上发出平行光的光。它似乎以相同的强度照亮所有对象，就好像它来自遥远的光源一样。距离物体无限远的直射光具有方向性，但没有位置。太阳是现实世界中直接光的一个示例。例如，您可以使用直射光来模拟日光和月光。

1.   选择3D > Lights > Direct插入一个脚本中的DirectLight节点。
2.   将DirectLight节点连接到Scene节点。
3.   在DirectLight节点的控件中，调整以下各项：

• 拖动 color滑块更改灯光颜色。

• 拖动intensity滑块更改灯光的亮度。

• 要控制光的方向，请在rotate领域。

• 要调整阴影设置，请更改Shadows标签。有关这些控件的更多信息，请参见投射阴影。

插入点光源

点光源是3D空间中向各个方向发光的点。点光源的真实示例是灯泡。例如，您可以使用点光源来模拟灯泡，灯和蜡烛。

1.   选择3D > Lights > Point插入一个P脚本中的oint节点。
2.   将“点”节点连接到“场景”节点。
3.   在“点”节点的控件中，调整以下各项：

• 拖动color滑块更改灯光颜色。

• 拖动intensity滑块更改灯光的亮度。

• 要控制对象从光源发出的光量（基于对象与光源之间的距离），请使用falloff type下拉式菜单。一种Linear 当光线从物体传播时，类型会以固定的速率减少光线，而Quadratic和Cubic类型以指数速率减少光。如果选择No Falloff，光源和物体之间的距离不会影响照明。

• 要控制光源在3D空间中的位置，请在translate领域。

• 要调整阴影设置，请更改Shadows标签。但是请注意，如果使用ScanlineRender，则点光源不会投射阴影。有关这些控件的更多信息，请参见投射阴影。

插入射灯

聚光灯是3D空间中的一个点，它在给定方向上发出锥形光。聚光灯的真实示例是台灯。

1.   选择3D > Lights > Spot插入一个脚本中的Spotlight节点。
2.   在节点的控件中，调整以下各项：

• 拖动color滑块更改灯光颜色。

• 拖动intensity滑块更改灯光的亮度。

• 拖动cone angle 滑块以0至180度的角度控制光的散布（光束的宽度或宽度）。

• 拖动cone penumbra angle 滑块可控制照明区域边缘的柔和度。负值从圆的边缘向内淡入。正值从圆的边缘向外淡出。的cone falloff应该将其设置为零或较低的值，以查看其柔软度。此功能仅在渲染的对象中可见，而在3D OpenGL Viewer中不可见。

• 拖动cone falloff滑块可控制光线的集中程度（即，从圆形区域的中心到边缘的光线减少了多少）。值越高，光线越聚焦。衰减与falloff type。

• 要控制对象从光源发出的光量（基于对象与光源之间的距离），请使用falloff type下拉式菜单。一种Linear 当光线从物体传播时，类型会以固定的速率减少光线，而Quadratic和Cubic类型以指数速率减少光。如果选择No Falloff，光源和物体之间的距离不会影响照明。

• 要控制光的方向，请在rotate领域。

• 要控制光源在3D空间中的位置，请在translate领域。

• 要调整阴影设置，请更改Shadows标签。有关这些控件的更多信息，请参见投射阴影。

插入环境灯

环境光是一种使用来自真实环境的光的图像照亮对象的光。这种基于图像的照明是使用高动态范围图像（HDRI）生成的。创建HDR图像时，将几个不同曝光的图像组合在一起以生成周围环境的单个图像。结果，HDR图像在明暗区域之间具有宽范围的值，并且可以更准确地表示现实世界的照明条件。

要使用环境光，首先需要将现实生活环境拍摄为HDR图像。然后使用SphericalTransform节点将此图像转换为球形映射图像。球体用于包围3D对象，以便映射的图像颜色照亮它们。

环境光仅适用于可以反射映射图像的发光对象材料。它产生了非常逼真的照明，使物体更容易集成到环境中。

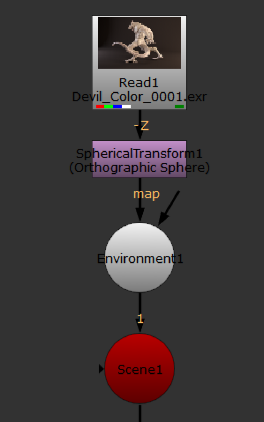

1.   将环境的HDR图像读取到脚本中。
2.   选择Transform > SphericalTransform在HDR图像之后插入SphericalTransform节点。您可以使用此节点将HDR图像转换为球形映射图像。在节点的控件中，选择Input Type和Output Type （在这种情况下， Sphere）。
3.   选择3D > Lights > Environment插入脚本中的环境节点。将SphericalTransform节点连接到Environment节点的map输入，然后将环境节点添加到场景节点。

4.   在“环境”节点的控件中，调整以下各项：

• 拖动color滑块更改灯光颜色。

• 拖动intensity滑块更改灯光的亮度。

• 来自filter下拉菜单，为地图图像选择过滤算法。有关更多信息，请参见选择过滤算法。

• 要更改地图图像的模糊大小，请调整blur size 滑块。

插入直射灯，点光源或射灯

Light节点包括DirectLight，Point和Spotlight节点，因此您可以将其设置为充当这三个节点中的任何一个。以这种方式使用光源节点的优点是，如果您以后要更改光源类型，则无需设置新节点即可。例如，您可以插入直射光，但随后意识到实际需要的是聚光灯。如果使用DirectLight节点插入了直接照明，则需要删除此节点并插入一个SpotLight节点。但是，如果使用“光源”节点插入了直接光源，则只需更改光源type从directional至spot在灯光控件中。

小费：  该节点还可以用于从.fbx文件。这在下面描述从FBX文件导入灯光。

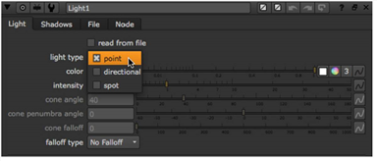

1.   选择3D > Lights > Light将Light节点插入脚本。
2.   在灯光控件中，选择light type您要使用： point， directional ， 要么spot。根据您选择的光源类型启用和禁用控件。例如，如果选择了定向光，则将获得与DirectLight节点上显示的控件相同的控件。

3.   根据需要调整控件。有关控件功能的信息，请参阅以下内容：

• 如果您选择点作为光源类型，请参见插入点光源。

• 如果您选择定向作为光源类型，请参见使用灯光。

• 如果您选择了聚光灯作为照明类型，请参阅插入射灯。

使用外观输入

您可以使用可选look灯光节点的输入，以便灯光自动旋转以面向连接的输入。您可以将“摄影机”，“灯光”或“轴”节点附加到look输入。例如，您可以将Axis节点连接到look输入，这样无论光线移动到哪里，光线都会旋转以面向轴。

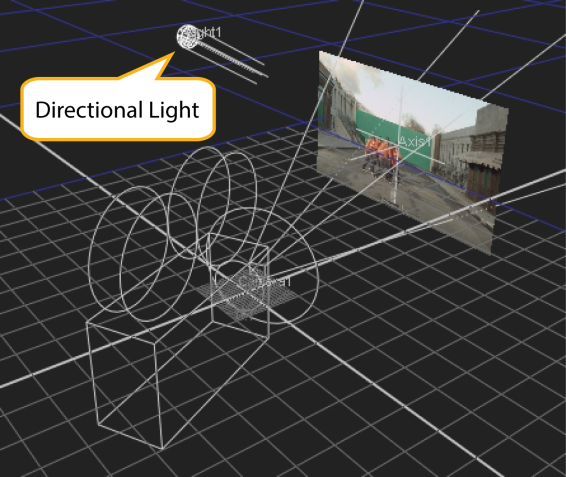

如果为卡设置动画以使其沿x轴移动，则可以将“相机”和“灯光”节点与look输入，以便它们在卡移动时自动旋转并面向卡。为此，请完成以下步骤：

1.   给卡片设置动画后，插入一个Axis节点。
2.   通过按住表达式将Axis节点链接到Card节点Ctrl，点击translate卡节点属性中的动画按钮，并将其拖动到translate轴节点属性中的“动画”按钮。表达式链接显示为带箭头的绿线，箭头表示表达式的方向。看到链接表达式了解更多信息。

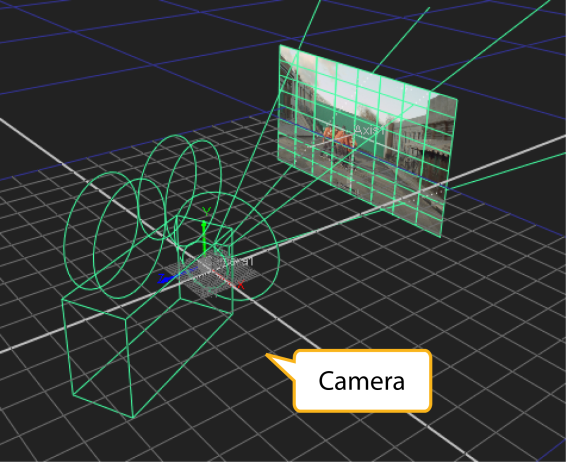

3.   插入“摄影机”节点，然后将摄影机拖到“查看器”中的所需位置，或者使用“摄影机”节点属性调整摄影机的位置。

4.   连接相机的look输入到Axis节点。

5.   插入一个Light节点，然后将其拖动到Viewer中的所需位置，或使用Light节点属性来调整摄影机的位置。

6.   连接灯光节点的look输入到“轴”节点

7.   播放动画卡，并注意“相机和灯光”跟随动画卡。

从FBX文件导入灯光

FBX是一种标准3D文件格式，可让您访问在其他支持相同格式的应用程序中创建的3D场景。您通常拥有的.fbx文件是一个完整的3D场景，其中包含相机，灯光，网格，非均匀有理B样条（NURBS）曲线，变换，材质等。从此场景中，您可以将相机，灯光，变换和网格提取为Nuke。这样，例如，您可以在Maya中创建灯光，然后将其导出到.fbx文件，然后再次使用相同的光源Nuke。

注意：  对于用于的FBX SDK版本Nuke，请参阅第三方库版本。

小费：  如果你有麻烦.fbx文件，可能是因为它们是使用较旧版本的FBX编写的。如果它们加载非常慢，则也有可能是ASCII而不是二进制。要解决这些问题，可以在Autodesk网站上使用FBX转换器（http://usa.autodesk.com/fbx/download/）。它可以在各种不同的格式之间进行转换，包括较旧的FBX版本，ASCII和二进制，并且可以在Windows，Mac和Linux。

您可以使用“光源”节点从FBX场景文件中读取定向，点和聚光灯（有关这三种光源类型的更多信息，请参见灯光）。一盏灯节点仅读取一盏灯。因此，如果您.fbx文件包含三个光源，您想将所有光源导入Nuke，您需要使用三个Light节点。

要从.fbx文件导入光源：

1.   选择3D > Lights > Light在您要在脚本中添加光源的位置插入光源节点。
2.   在灯光控件中，检查read from file。这样可以启用File标签，允许您从.fbx文件。它还会禁用所有其值从.fbx文件。您仍然可以查看这些值并在表达式中使用它们，但是您无法修改它们，因为它们是从.fbx文件。您在.fbx文件反映在Light节点的这些值中。
3.   在File标签，单击文件夹图标并浏览到.fbx包含要使用的光源的文件。请点击Open。

4.   来自animation stack下拉菜单中，从.fbx文件。FBX文件支持同一文件中的多个汇整。镜头之一通常是没有任何动画的默认镜头。
5.   来自node name下拉菜单，从中选择要导入的光源节点.fbx文件。
6.   如果您要覆盖.fbx文件以对动画曲线进行采样，然后在其中输入新的帧速率（每秒帧数） frame rate领域。校验use frame rate使用您输入的费率（而不是.fbx文件）。
7.   要缩放从通道读取的强度通道值.fbx文件，调整intensity scale滑块。如果光线太暗，请增加此值。
8.   如果要修改从.fbx文件，取消选中read from file在Light标签并进行必要的修改。只要read from file未选中，您的更改将保留。
9.   要从中重新加载灯光属性.fbx文件，请确保read from file选中并单击reload上的按钮File标签。
