变形和变形变形和动画

除非您要对静止图像进行变形或变形，否则可能需要对变形操作进行变形或动画处理。Tracker和PlanarTracker节点可以帮助自动化转换，您还可以使用“表达式”以及“ GridWarp和SplineWarp属性”面板控件。看到变形经线和动画变形。

变形经线

您可以按照与网格中其他任何元素相同的方式来变换网格和样条曲线Nuke （看到临时行动），但您也可以将控制点链接到Tracker和PlanarTracker节点以自动执行所需的任何变换。拥有合适的轨道后，您可以使用动画数据来控制网格和曲线上的点。

使用跟踪器节点

1.

要生成跟踪数据，请参阅追踪与稳定。

2.

确保同时打开“跟踪器”和“ GridWarp / SplineWarp”属性面板，然后执行以下任一操作：

• Ctrl/Cmd+从“查看器”中各个网格/曲线点顶部的“跟踪器”节点属性中拖动动画按钮。释放鼠标时，该点跟随“跟踪器”节点中的动画，

要么

• 右键单击所需的控制点，然后选择Link to > Tracker1并选择所需的转换类型。

使用PlanarTracker节点

1.

要生成PlanarTracker数据，请参阅使用PlanarTracker进行跟踪。

2.

使用Draw Boundary按钮以创建与跟踪平面大致相同的形状的源网格，或绘制相似的样条线。

3.

在GridWarp / SplineWarp和RotoPaint上Transform标签，打开Transform标签extra matrix。

4.

在RotoPaint上Transform标签，选择PlanarTrackerLayer1在曲线列表中。

5.

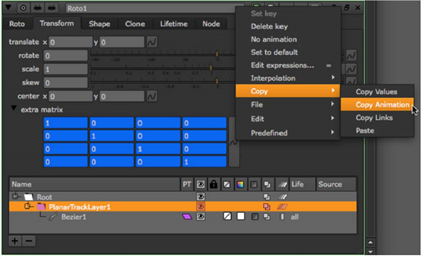

复制并粘贴extra matrix 从RotoPaint到GridWarp / SplineWarp的动画extra matrix。

6.

遍历序列以检查网格或样条曲线是否跟随平面。

在GridWarp中使用表达式

除了使用其他节点控制点之外，您还可以使用表达式将控制点及其切线链接到其他操作，从而进行逆操作。

表达式采用以下形式：

• GridWarp3_1.destination_grid_col.1.2.pos.x

• GridWarp3_1.destination_grid_col.2.2.tangent.1.x

注意：  控制点从左下角1.1开始按xy顺序索引，并且切点标记为0、1、2和3，分别对应于北，南，东和西。

值得一提的是，要获取切线的真实位置而不是其偏移值，您需要将pos和tangent表达式。例如：

GridWarp3_1.destination_grid_col.2.2.pos.x + GridWarp3_1.destination_grid_col.2.2.tangent.4.x

注意：  您只能使用曲线编辑器修改切线位置。

有关更多信息，请参阅表达方式。

动画变形

在GridWarp和SplineWarp节点的属性面板中，有用于为源和目标网格或形状设置动画的控件。在这里，我们首先看一下GridWarp节点，然后看SplineWarp节点。这些说明假设您知道如何使用这些节点扭曲静止图像（如果没有，请参阅使用GridWarp节点变形图像和使用SplineWarp节点变形图像）。

使用变形动画GridWarp节点

1.

在查看源图像时，根据需要调整源网格（请参见使用GridWarp节点变形图像有关如何执行此操作的信息）。

如果autokey启用后，每次调整网格时都会添加关键帧。否则，请点击add key纽扣下Source Grid。这会将当前网格保存为关键形状。

2.

移动到新框架并相应地调整源网格。自动设置新的按键形状。

3.

根据需要重复上一步。如果需要删除关键点形状，请擦洗至设置该关键点的框架，然后单击delete key 下Source Grid。

4.

隐藏源网格并显示目标网格。

5.

在查看GridWarp节点的输出时，调整目标网格，直到对变形满意为止。

如果autokey启用后，每次调整网格时都会添加关键帧。否则，请点击add key纽扣下Destination Grid。这会将当前网格保存为关键形状。点击set下的按钮Destination Grid。当前网格将保存为关键形状。

6.

移至新框架，然后再次调整目标网格。修改后的网格将自动设置为关键形状。

7.

重复上一步，直到对动画变形满意为止。

使用变形动画SplineWarp节点

1.

按照如下所述创建所需的曲线使用SplineWarp节点变形图像。

如果autokey启用后，每次调整形状时都会添加关键帧。否则，请点击add key纽扣与A warped 已选择。这会将当前形状另存为关键帧。

2.

移动到新框架并相应调整形状。新的按键形状会自动设置。

根据需要重复上一步。如果需要删除关键点形状，请擦洗至设置该关键点的框架，然后单击delete key与A warped已选择。

使用SplineWarp节点链接变换

在属性面板中应用的变换Transform标签可以通过表达式与其他形状链接curves列出使用transform linked切换。

1.

在源形状上创建所需的变换。

2.

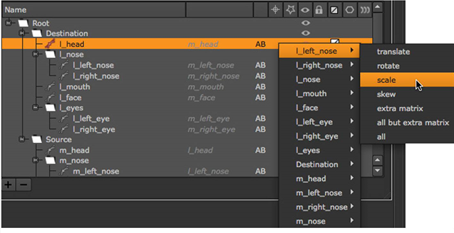

点击transform linked在曲线列表中切换。

菜单显示可用的形状和变换类型。

您可以链接与源形状相关联的所有变换类型，也可以是选择性的，例如all but extra matrix。

3.

在示例中，任何scale关键帧已添加到l_left_nose形状均等地应用于l_head形状。

4.

如果要删除链接，请单击transform linked切换到所需的形状，选择链接，然后单击remove link。
