ペンジェネレーター

のPen Generatorツールを使用すると、既存のポリラインが他のツールが歩いて評価するためのパスを提供できます。これは、ポリラインに沿った形状の押し出しや変形、ポリラインに沿った要素の位置の制御などに役立ちます。

注意：  ペンジェネレーターツールとパスおよびパスセグメントジェネレーターツールの違いは、ペンジェネレーターツールがパスとパスに沿って配置するパーティクルの両方を提供することです。

ペンジェネレーターには、パスとして使用するポリラインを含むメッシュアイテムの入力が1つあります。ペンジェネレーターをスイープエフェクターに追加して、結果のジオメトリを描画する必要があります。スイープエフェクタには、ポリラインに沿って描画されるメッシュの入力があります。このソースメッシュはどのタイプでもかまいません。

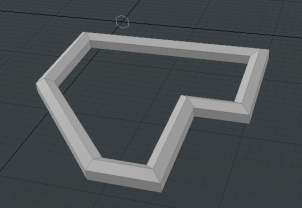

以下のスクリーンキャプチャは、 Mesh Ops上の画像のタブ。この場合、スイープメッシュは六角形です（ N側プリミティブ）。

ペンジェネレーターの使用

次の手順は、 メッシュ操作リストペンジェネレータを使用します。この例では、ポリラインはペン新しいメッシュのツール。以下の手順は最初から開始し、上図のメッシュを作成します

注意：  スタック内に既にスイープエフェクタへの入力として使用するメッシュがある場合は、手順3にスキップします。

1.

手続き型メッシュをスタックに追加します。この場合、クリックしてN-Sidedプリミティブを追加しましょうAdd Operatorの中にメッシュ操作リスト、ダブルクリックN-Sided下Mesh Operations > Create > Curves。

2.

の中にPropertiesパネル、セットSidesに6六角形を作る。

3.

クリックAdd Operatorもう一度、プリセットブラウザを開きます。

4.

下Mesh Operations > Duplicate、 ダブルクリックSweep Effector。これにより、スイープエフェクタがスタックに追加されます。

5.

スタックで、展開しますSweep Effectorを明らかにするTool Pipe、クリック(Add Tool Pipe)。

6.

をダブルクリックPen Generatorスウィープエフェクタのツールパイプを追加します。

7.

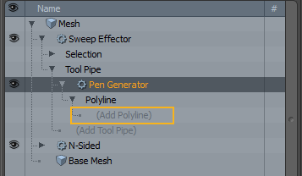

スタックで、展開しますPen Generatorそして拡大するPolyline、クリック(Add Polyline)。

これにより、 Preset Browser。

8.

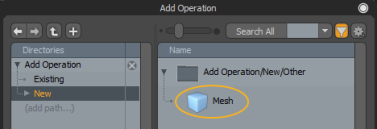

ポリラインを保持する新しいメッシュを追加しましょう。の中にPreset Browser、確実にNewカテゴリを選択し、ダブルクリックしますMesh右側の列。

9.

これで、新しいメッシュでポリラインを描画できます。を選択ペンツール（ BasicのサブタブModelツール）と設定TypeにPolylineツールのプロパティ。

注意：  このペンジェネレーターは、ペンツールの種類を設定しないと機能しません。 Polyline。

10.

3Dビューポートをクリックしてポリラインを描画します。ソースポリゴンはパスに沿ってスイープされます。

ヒント：  地面に沿って描画したい場合は、ビューをTopビューポート内。

ペンジェネレーターのプロパティ

以下のプロパティを使用して、ペンジェネレータの動作をカスタマイズできます。

ペンジェネレーター
Polyline Index	インデックス値を使用して、入力メッシュからのパスとして使用するポリラインを選択します。
Align to Path	有効にすると、 Modoパーティクルの角度を回転させて、パスの方向ベクトルに揃えます。（エフェクタツールは、オブジェクトを回転させて、パーティクルの位置にあるパスの方向に一致させます。）
Align to Normal	有効にすると、 Modoは、パーティクルの向きを生成する前に、ソースオブジェクトの方向をまっすぐ上に揃えようとします。
Start at Source	有効にすると、 Modo中心点に基づいてパーティクルを配置します。無効にすると、 Modo各パスポイントにターゲットジオメトリのベースを配置しようとします。
Corner Scale	有効にすると、 Modoパスの厚さが一定になるようにコーナーを自動的にスケーリングします。

ペンジェネレーター

ペンジェネレーターには、次の手続き型サブツールがあります。

• Polyline -これは、パスの説明に使用されるポリラインを含むメッシュを参照します。

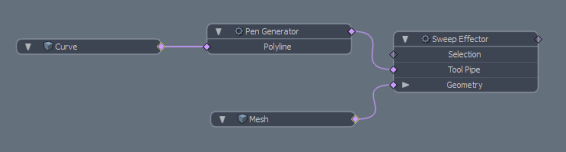

ペンジェネレータ回路図

以下の画像は、スイープエフェクターと併用した場合のペンジェネレーターの例を示しています。
