カーブスライス

Curve Sliceツールは、ユーザー定義のカーブでメッシュをカットします。可能な方法は2つあります。

1.

曲線を作成し、背景に配置します。

注意：  それをItem List、ただし選択しないでください。

ツールをアクティブにすると、背景カーブが切り取りソースになります。

2.

ツールをアクティブにしたときに可視の背景曲線がない場合は、3Dビューポートでインタラクティブにスライス曲線を描画し、通常の曲線と同じように編集します。（曲線ツールを参照してくださいカーブの編集については、トピックを参照してください。）このツールのパスステップジェネレータセクションPropertiesパネルには、カーブに沿ったステップ数を制御する設定があり、新しく作成されたエッジの滑らかさに影響します。

手続き型曲線スライス

カーブスライスは、手続き型メッシュ操作としても使用できます。これは、スライスエフェクター、パスセグメントジェネレーター、およびパスジェネレーターサブツールの組み合わせです。からツールを追加できますMesh Opsタブの右側にModelレイアウト。

このツールを使用するには、カットするジオメトリとカットするスライスカーブが必要です。

1.

を使用して、スライスするジオメトリを追加します。 Add OperatorのボタンMesh Opsタブ。

2.

カーブを配置する新しいメッシュレイヤーを追加します。クリックAdd Itemの上半分にMesh Opsタブを選択してItem > Mesh。

3.

新しいメッシュレイヤーを選択した状態で、従来のカーブツールを使用してカーブを描画します。 Curveモデリングツールボックスのタブ。詳細については、 曲線を追加する。

4.

ジオメトリを含む元のメッシュレイヤーを選択し、 Mesh Opsタブ、クリックAdd Operator、次に選択Mesh Operations > Edit > Curve Slice。

のCreate Slice Cloneダイアログが開きます。

5.

カーブを含むメッシュを選択しますPath、次にクリックOK。

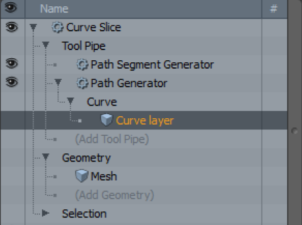

カーブスライスがMesh Operationsリスト。その前の小さな矢印をクリックして展開すると、その入力を確認できます。

ヒント：  モデリングワークフローを改善するには、手続き型モデリングを使用しますDelete操作。詳細については、 編集コマンド-削除/削除。

あなたも使うことができますSelect by Previous Operationメッシュ操作。以下Nameオプションが利用可能ですCurve Sliceツール： Intersecting Edges。詳細については、 前の操作で選択。

曲線スライスのプロパティ

次のオプションを使用できます。

オプション	説明文
Enable	ツールをアクティブ化/非アクティブ化します。デフォルトでは、このプロパティは有効になっています。
Use World Transform:	ジオメトリ選択をワールド原点の位置に中央揃えします。デフォルトでは、このプロパティは有効になっています。
Axis	ドリル関数を投影する軸を定義します。
Vector X, Y, Z	X、Y、Zの軸ベクトルの位置を設定します。
Select Sliced Edges	スライスされたエッジのエッジ選択を選択セットに設定します。選択が自動的に作成され、 Mesh Ops下のタブLists。
Edge Selection Set	のエッジ選択セットの名前を定義しますSelect Sliced Edgesオプション。この名前はAdd Operator > Mesh Operations > Selection > Select By Selection Setこれは、エッジメッシュ操作で使用できます。
