채널 사용

와 더불어 Channel Links 뷰포트 링크 된 채널을 정의하고 관리 할 수 있습니다. 에 Modo채널 링크는 한 항목의 속성이 다른 항목의 속성을 제어하는 방법입니다.

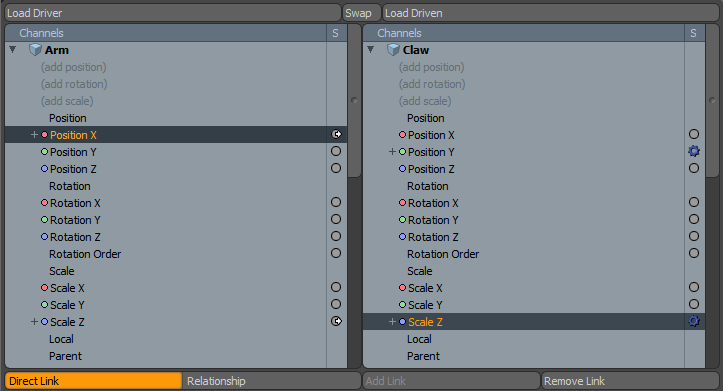

뷰포트를 열기 전에 두 개의 항목을 선택하면 Modo 자동으로 Driver/Driven 채널. 선택한 첫 번째 항목이 구동 채널이되고 두 번째 항목이 드라이버가되기 때문에 선택 순서가 중요합니다. 3D 뷰포트에서 항목을 선택하여 특정 열에 항목을로드 할 수도 있습니다. Item 목록)을 클릭하고 Load Driver 또는 Load Driven 상단에있는 버튼 Channel Links 뷰포트. 클릭 Swap 버튼은 드라이버와 함께 구동되는 항목을 전환합니다.

두 채널 사이의 링크를 정의하려면 두 개의 채널 (각 열에서 하나씩)을 선택하고 정의 할 링크 유형을 지정하십시오 (Direct Link 또는 Relationship)를 클릭하고 Add Link 단추. 그만큼 S 링크를 반영하도록 (상태) 열이 업데이트됩니다. 드라이버 채널에 키 프레임 표시기 점 위에 작은 화살표가 표시됩니다 제어 상태를 나타냅니다. 구동 채널은 작은 기어를 표시합니다 다른 채널에 의해 제어되고 있음을 나타냅니다. 링크를 제거하려면 구동 또는 드라이버 채널을 선택하고 클릭하십시오 Remove Link.

다이렉트 링크

정의 할 때 Direct Link, Modo 구동 채널의 값을 사용하여 구동 채널의 값을 직접 제어합니다. 예를 들어 Position X 로케이터의 Scale Z 로케이터 항목을 X 축에서 1 미터에 배치하면 메시 항목의 Z 축이 100 %로 조정됩니다. 이 위치에서는 아무것도하지 않는 것처럼 보이지만 로케이터의 X 위치를 2 미터로 이동하면 메쉬 항목의 크기가 200 %로 조정됩니다. 링크를 지정하면 주행 항목 만 키 프레임하면됩니다.

관계

ㅏ Relationship 와 비슷하다 Direct Link; 그러나 링크 자체는 비선형 일 수 있으며 그래프로 정의 할 수 있습니다. 와 Direct Link드라이버를 수정하면 즉시 구동되는 항목에 영향을 주지만 일단 링크를 연결하면 Relationship , 관계 자체를 숫자로 정의해야합니다. Relationship 인터페이스 창 3D 뷰포트에 나타납니다.

노트 :  보이지 않으면 Relationship 인터페이스 창 즉시, 당신은을 선택해야 할 수도 있습니다 관계 수정 자 의 항목 Items 장면 항목 아래에처음에 보이지 않으면 + 항목을 확장합니다.

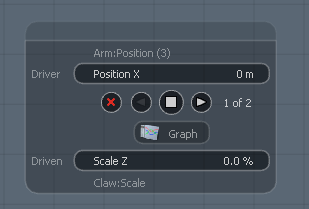

그만큼 Relationship 인터페이스 창 채널 관계에 필요한 모든 정보를 제공합니다. Modo 목록 Driver 상단에 채널; 그것은 나열 Driven 바닥에 채널. 연결된 채널 이름이 어두운 영역에 나타납니다. 채널 이름을 클릭 한 다음 드래그하면 값이 대화식으로 조정됩니다. 값 자체를 클릭하면 값을 입력 할 수 있습니다. 가운데에있는 네 개의 둥근 버튼을 클릭하여 키라는 설정된 값으로 값 관계를 정의 할 수 있습니다. 빨간 X 키를 삭제하고 흰색 사각형이 키를 만듭니다. 키 프레임 사이를 이동하려면 두 개의 작은 화살표를 클릭하십시오.

그래픽은 X Position 에 연결된 채널 Scale Z 채널. 에 대한 키 프레임을 0 미터로 설정하면 X Position 그리고 0 % Scale Z, 드라이버가 0 미터 인 경우 메시 항목의 Z 축에 배율이 변경되지 않습니다. 스케일 값을 100 %로 변경하고 Position X 값을 10 미터로 설정 한 다음 흰색 사각형을 클릭하여 키 프레임을 설정합니다. 그것은 효과적으로 관계를 설정합니다. 이제 첫 번째 항목이 X 방향으로 10 미터로 이동하면 메쉬 항목의 Z 스케일이 자동으로 100 %로 조정됩니다. 관계 곡선을 시각적으로 보려면 Graph 버튼을 열려면 Graph Editor.

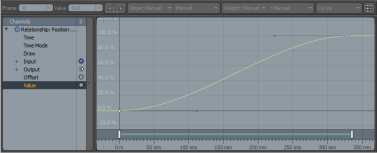

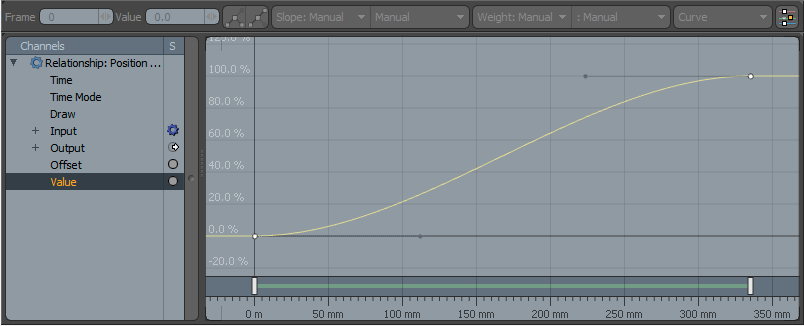

당신은 그것을 볼 수 있습니다 Modo 생성 된 키 프레임을 Value 관계 수정 자 항목의 채널. 드라이버 값은 길이와 구동 값, 높이를 따라 나타납니다. 노란색 선은 두 채널 간의 관계를 그래프로 나타내며 값 사이를 부드럽게 보간합니다. 키 프레임의 기울기와 가중치를 수정하면 중간 보간 값이 수정됩니다. 그래프 편집기 키 프레임 수정에 대한 자세한 내용은 그래프 편집기 이야기. Relationship 수정 자 및 사용법에 대한 자세한 정보는 다음을 참조하십시오. 채널 수정 자.
