콘텐츠 사전 설정

절차 적 Content Preset 하위 도구는 새로운 형상을 생성하는 데 사용할 수있는 다른 2D 곡선 스타일 인 일련의 기성품 프로파일을 제공합니다. 그만큼 Content Preset 도구는 입력으로 사용됩니다 Tool Pipe 와 같은 도구 다리 도구 또는 Sweep Effector. 브러시처럼 프로파일을 사용하고 곡선이나 선을 따라 프로파일을 그릴 수 있습니다.

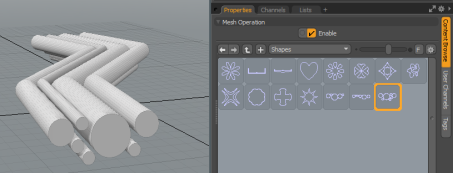

아래 이미지는 Content Preset 오른쪽에 도구. 이 예에서 Content Preset 도구가 추가되었습니다 Sweep Effector 그 결과는 펜 생성기. 왼쪽에 튜브를 그리는 데 일련의 원으로 구성된 프로파일이 사용되었습니다.

노트 :  확대해야 할 수도 있습니다 Properties 패널을 클릭하면 프로파일 위에 도구 모음이 표시됩니다. 패널이 좁 으면 클릭하여 툴바를 열 수 있습니다 Browser Toolbar.

프로파일은 카테고리별로 표시됩니다. 예를 들어 위의 스크린 샷은 Shapes 범주. 카테고리를 선택하려면 프로파일 위의 카테고리 드롭 다운을 클릭하십시오.

노트 :  프로파일에 대한 자세한 내용은 다음을 참조하십시오. 사전 설정 브라우저.

컨텐츠 사전 설정 사용

다음 단계는 Content Preset 하위 도구 및 Pen Generator 위 스크린 샷에 표시된 튜브 메쉬를 그리려면

1.

에서 Model 레이아웃에서 Procedural 탭 (오른쪽 상단)을 클릭하고 Add Item 패널의 아래쪽 절반 위에 Mesh Operations 명부). 이것은 열립니다 절차 사전 설정 브라우저.

노트 :  그만큼 Procedural 탭은 두 Add Item 버튼을 클릭하면 하단 버튼을 클릭하십시오.

2.

오른쪽 상단의 작은 원을 클릭하십시오 Preset Browser 그것을 열어두기 위해. 이렇게하면 반복해서 클릭 할 필요가 없습니다. Add Item 버튼을 눌러 절차 도구를 추가하십시오.

3.

추가하다 Sweep Effector: 고르다 Procedural > Duplicate을 두 번 클릭 Sweep Effector.

4.

추가하다 Content Preset: 고르다 Procedural > Tool Pipe > Sub-Tools을 두 번 클릭 Content Preset. ㅏ Content Preset 에 추가 Tool Pipe 의 Sweep Effector.

5.

오른쪽 상단의 작은 원을 클릭하십시오 Preset Browser 닫습니다.

6.

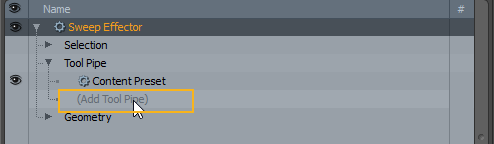

추가하다 Pen Generator:에서 Mesh Operations 목록을 확장 Tool Pipe 를 위해 Sweep Effector을 클릭하고 (Add Tool Pipe).

고르다 New 더블 클릭 Pen Generator. 이것은에 추가됩니다 Tool Pipe 의 Sweep Effector.

7.

이제 폴리 라인을 지침으로 현재 추가 된 프로파일을 스윕 할 수있는 안내서로 추가 할 수 있습니다. Content Preset. 넓히다 Polyline 아래의 Pen Generator 클릭 (Add Polyline).

8.

폴리 라인에 새 메시를 추가합니다. Preset Browser, 고르다 New 을 두 번 클릭 Mesh.

노트 :  새로운 지오메트리는 새로운 선택된 선 메시가 아닌 원래 메시에 그려 지므로 기본 디스플레이 설정을 사용하는 경우 와이어 프레임에 표시 될 수 있습니다.

9.

새 메시에 폴리 라인을 그리려면 펜 의 도구 Basic 모델링 도구 상자의 탭을 Type 에 Polyline (에서 Tool Properties3D 뷰포트에 선을 그립니다.

노트 :  스윕 모양을 선택하지 않으면 Content Preset.

10.

선을 따라 스윕 된 프로파일을 변경할 수 있습니다. 를 선택하십시오 Content Preset 에서 Mesh Operations 항목의 프로필을 볼 수있는 목록 Properties 패널 (오른쪽 아래). 프로필을 클릭하여 선택하십시오. 위의 예에서 Shapes 카테고리가 사용되었습니다.

팁:  변경해보십시오 Invert Polygons 에 대한 설정 Sweep Effector. 경우에 따라 결과 메쉬가 채워져 견고한 모양이 만들어집니다.

콘텐츠 사전 회로도

그만큼 Content Preset 에 연결하는 단일 출력이 Tool Pipe 부모 도구의.

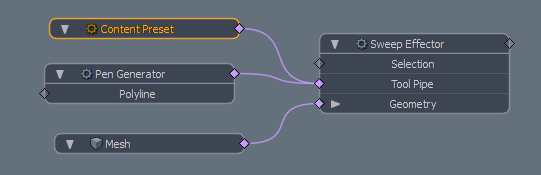

아래 예는 Content Preset 스위프 이펙터가 Profile 에 의해 생성 된 폴리 라인을 따라 Pen Generator.
