커브 변환

그만큼 Curve Convert 절차 적 메쉬 작업을 통해 선택한 커브를 커브 추가, B 스플라인 또는 베 지어 커브 타입. 각 곡선 유형은 장면에서 달성하려는 대상에 따라 고유 한 이점이 있습니다.

• Bezier -제어 정점으로 정의 된 커브를 만듭니다. 이 곡선은 조작 할 수있는 두 가지 유형의 제어 정점, 앵커 및 접선으로 구성됩니다.

• B-Spline -최소한 4 개의 정점과 가중치 맵으로 곡선을 만듭니다. 이 곡선은 제어점을 거치지 않기 때문에 다른 스플라인 곡선 유형보다 연속성이 좋습니다.

• Curve -표준 안내선을 작성하여 모델링 안내선 작성, 모양 황삭 또는 돌출, 선반 또는 기타 곱하기 도구를 사용하여 로프트를위한 윤곽선 설정에 매우 유용합니다.

곡선 변환 절차 도구 사용의 이점

• 여러 커브 (닫힌 또는 열린)를 동일한 유형 또는 다양한 유형으로 변환합니다.

• 다른 메쉬 작업과 함께 변환 된 곡선을 사용하십시오.

• Illustrator와 같은 다른 파일 형식에서 가져온 곡선을 변환합니다.

• 선택 세트를 사용하여 특정 곡선을 변환합니다. 자세한 내용은선택 세트 사용.

곡선 변환 도구 활성화

• 에서 Mesh Ops 탭을 클릭하십시오 Add Operator아래 Mesh Operations > Curves , 더블 클릭 Curve Convert.

• 에서 Schematic Fusion 레이아웃 또는 Setup 레이아웃 Schematic 보고 클릭 Add...아래 Mesh Operations > Curves , 더블 클릭 Curve Convert.

예

커브 유형을 변경하려면

1.

에서 Model 레이아웃을 열고 Curve 왼쪽 패널에서 탭을 클릭하고 Bezier.

2.

3D 뷰포트에서 여러 위치를 클릭하여 베 지어 곡선을 만들고 Space 키를 눌러 공구를 떨어 뜨립니다.

3.

를 엽니 다 MeshOps 오른쪽 패널에서 탭을 클릭하고 Add Operator > Curves > Curve Convert.

팁:  만약 Mesh Ops 오른쪽 패널에 탭이 보이지 않으면 + 탭 이름 오른쪽에있는 버튼을 클릭하고 New Tab > Data Lists > Mesh Ops.

4.

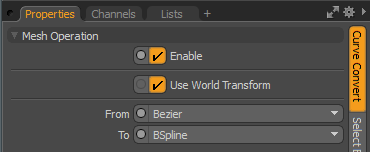

변환하려는 소스 및 대상 커브 유형을 선택하십시오. 이 예에서는 Properties 탭, 설정 From 에 Bezier 과 To 에 BSpline.

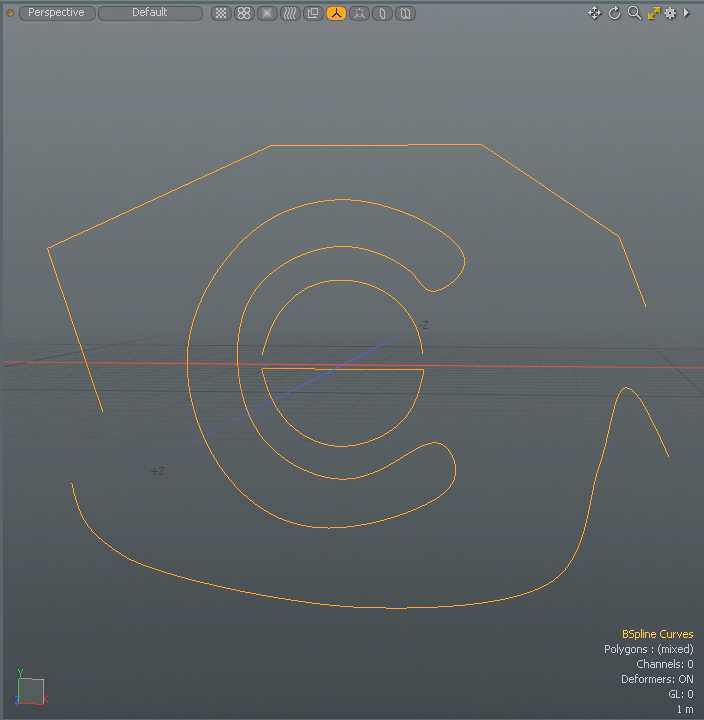

선택한 베 지어 곡선이 B- 스플라인 곡선으로 변환됩니다.

팁:  도구를 눌러 Space 키를 누르면 더 이상 곡선을 편집 할 수 없습니다. 편집을 다시 활성화하려면 다각형 선택 모드

커브 변환 속성

Enable	곡선 변환을 켜거나 끕니다.
월드 트랜스 폼 사용	활성화하면 메쉬 작업이 입력 레이어의 월드 공간을 유지합니다.
에서/에	From 선택한 곡선의 원래 곡선 유형을 지정하고 To 선택한 곡선을 변환 할 곡선 유형을 지정합니다. 다음과 같은 옵션을 사용할 수 있습니다. • Bezier -제어 정점으로 정의 된 커브를 만듭니다. 이 곡선은 두 가지 유형의 제어 정점으로 구성됩니다. 앵커 그리고 당신이 조작 할 수있는 접선. • B-Spline -최소한 4 개의 정점과 가중치 맵으로 곡선을 만듭니다. 제어점을 거치지 않기 때문에 다른 스플라인 커브 유형보다 연속성이 더 좋습니다. • Curve -표준 안내선을 작성하여 모델링 안내선 작성, 모양 황삭 또는 돌출, 선반 또는 기타 곱하기 도구를 사용하여 로프트를위한 윤곽선 설정에 매우 유용합니다.
