커브 재구성

이 도구는 곡선을 사용하여 점이 다른 새롭고 유사한 곡선을 작성하는 절차 도구입니다.

전에	후

커브 재생성 도구 활성화

• 왼쪽 패널에서 Mesh Ops 탭을 클릭하십시오 Add Operator을 두 번 클릭 Mesh Operations > Curves > Curve Rebuild.

• 회로도 뷰포트를 사용하여 Add Operator을 두 번 클릭 Mesh Operations > Curves > Curve Rebuild.

커브 재생성 도구 적용

다음 예제는 커브를 포함하는 메시 위에 커브 재생성 도구를 쌓습니다. 도구를 사용하여 도구에 곡선을 추가 할 수도 있습니다 Curve 절차 스택에서 설정.

1.

를 사용하여 곡선을 그립니다. 커브 추가 도구를 사용하거나 절차 곡선을 추가합니다.

커브 메시가 여러 개이고 특정 메시를 대상으로하려면 Item List 아니면 그 메시 작업리스트.

2.

딸깍 하는 소리 Add Operator 에서 메시 작업리스트.

노트 :  3D 뷰포트에서 메쉬를 마우스 오른쪽 버튼으로 클릭하고 Item Operations > Add Mesh Operation.

3.

더블 클릭 Curves > Curve Rebuild 작업 스택에 추가하고 곡선을 다시 작성합니다.

4.

조정 Mode 과 Point Count 필요에 따라.

도식적 뷰포트에서 커브 재생성 도구 적용

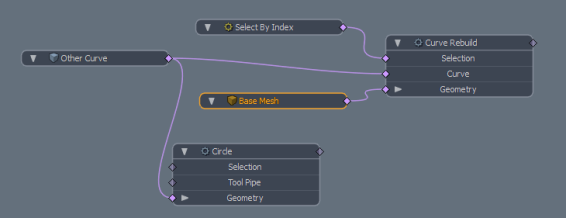

회로도 노드는 절차 버전과 동일한 3 개의 입력을 갖습니다. 아래 이미지는 예를 보여줍니다.

1.

모형 배치에서을 사용하여 곡선을 그립니다. 커브 추가 도구를 사용하거나 절차 곡선을 추가합니다.

커브 메시가 여러 개이고 특정 메시를 대상으로하려면 Item List 아니면 그 메시 작업리스트.

2.

인터페이스의 왼쪽 상단에서 회로도 팔레트를 클릭하십시오. 상.

3.

회로도 뷰포트에서 Add... 더블 클릭 Mesh Operations > Curves > Curve Rebuild.

4.

커브 메쉬 아이템을 드래그 앤 드롭 Mesh Ops 회로도 뷰포트로 탭을 이동합니다.

메시 아이템은 자동으로 Curve Rebuild 노드에 연결됩니다.

5.

오른쪽 패널에서 Curve Rebuild 층 Mesh Ops 탭을 열고 속성을 조정하십시오.

자세한 내용은 커브 재생성 속성.

회로도 하위 도구

커브 재생성 도구의 스키 매틱 뷰포트에는 다음과 같은 절차 적 하위 도구가 있습니다.

• Selection -입력 메쉬에서 하나 이상의 커브를 선택할 수 있습니다. 선택은 단일 숫자이거나 다음과 같은 범위 일 수 있습니다. 0-4.

• Curve -다시 빌드 할 입력 메쉬. 이를 통해 채울 다른 메쉬 레이어 (또는 커브를 생성하는 타사 도구)에서 커브를 다시 만들 수 있습니다.

• Geometry -공구의 영향을받는 형상이 나열됩니다. 메쉬가 도구의 도구 아래에 있으면 자동으로 연결됩니다 Mesh Operations 명부. 클릭하여 추가 메시를 연결할 수 있습니다 (Add Geometry) 열다 사전 설정 브라우저. 여기에서 기존 메시를 선택하거나 비어있는 새 메시를 추가 할 수 있습니다.

커브 재생성 속성

Source Curve	재 구축 할 커브가 포함 된 메시입니다.
Mode	포인트 생성 방법을 설정합니다 : • Point Count -커브를 따라 생성 할 개별 입자 수를 지정합니다. • Minimum Distance -커브를 따라 입자 사이의 최소 거리를 지정합니다. • Exact Distance -커브를 따라 입자 사이의 정확한 거리를 지정합니다. 결과 곡선은 전체 길이가 아닐 수 있습니다.
Point Spacing	커브의 각 입자 사이의 거리를 지정합니다. 이 옵션은 Mode 로 설정 Minimum Distance 또는 Exact Distance.
