顶点贴图纹理

Weight Map Image

顶点贴图纹理允许您分配某些顶点贴图以用于Shader Tree。具体而言，顶点RGBA颜色图和顶点权重图。以这种方式使用时，顶点贴图可以为模型着色提供有趣的选项，因为它们与分辨率无关，并且可以提供比类似位图贴图少得多的系统开销的各种效果。此外，信息被嵌入到模型中，并且不需要其他外部文件，从而使它们具有很高的可移植性。

用法

首先需要为目标几何图形创建顶点颜色图，这会将信息嵌入到顶点中。首先会在顶点贴图列表。选中后，可以使用Modo的顶点画刷。顶点颜色图也可以基于场景的当前表面和光照自动生成。 顶点着色器烘焙命令。

创建地图后，您可以将“顶点地图纹理”图层添加到Shader Tree通过点击Add Layer > Processing > Vertex Map Texture。

注意：  有关添加和使用的信息Shader Tree项目层，请参见着色树。

在生成的“顶点贴图纹理”层中，您可以从以下选项中选择适当的RGBA顶点颜色贴图： Vertex Map列表菜单。您可以通过使用需要颜色信息的图层效果来获得最佳效果。使用RGBA顶点颜色图时， Value， Color和Alpha选项对地图没有影响。

对于顶点权重贴图，也需要创建这些贴图。可以使用顶点绘画笔刷完成此操作，但是笔刷分配权重值而不是颜色。您也可以使用以下命令自动创建顶点权重图顶点曲率烘焙命令，可以用来产生一些有趣的效果。

创建地图后，您可以将“顶点地图纹理”图层添加到Shader Tree使用Add Layer控制。在生成的“顶点贴图纹理”层中，可以从Vertex Map列表菜单。根据所选效果的类型，您可以调整Value， Color和Alpha选项以产生所需的外观。此外， Bias和Gain选项控制图中权重图值之间的衰减。当使用需要颜色值的图层效果时（例如Diffuse Color），您可以将颜色分配给Color 1和Color 2，在哪里Color 1映射到权重图的0个值区域，并且Color 2映射到权重图的1个值区域。如果效果类型需要灰度输入（例如带有图层或组蒙版），则可以调整Value 1和Value 2输入，在哪里Value 1映射到权重图的0个值区域，并且Value 2映射到权重图的1个值区域。当。。。的时候选择了“顶点贴图纹理”项目，该属性在Properties面板。

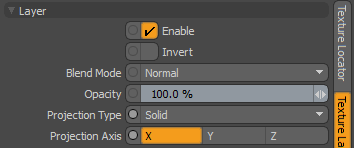

图层属性

>

Layer

Enable

切换图层的效果。这会在着色树。禁用时，该层对场景的阴影没有影响。然而， Modo将禁用的图层与场景保存在一起，并且它们在整个场景中都是持久的Modo会议。

Invert

反转图层的颜色（RGB值）以产生负面效果。

Blend Mode

影响相同效果类型的不同层之间的混合。这样，您可以堆叠多层以获得不同的效果。

有关混合的更多信息，请参见图层混合模式。

Opacity

更改当前图层的透明度。如果在Shader Tree，减小此值将越来越多地显示出较低的层次。减小该值总是会使该图层的效果变暗。

Projection Type

定义如何将材料应用于3D曲面。类型的效果差异很大。对于每个指南Projection Type看到投影类型样本。

Projection Axis

材料沿该轴投影。这适用于Planar， Cylindrical ， Spherical ， Cubic ， Box和Light Probe投影类型。

顶点贴图纹理属性

Weight Texture Panel

选项

描述

Layer

Enable

切换图层的效果，以复制图层中可见性的功能Shader Tree。禁用时，该层对场景的阴影没有影响。然而， Modo将禁用的图层与场景保存在一起，并且它们在整个场景中都是持久的Modo会议。

Invert

反转图层的权重值，产生负面影响。

Blend Mode

影响相同效果类型的不同层之间的混合。这样，您可以堆叠多层以获得不同的效果。

有关混合的更多信息，请参见图层混合模式话题。

Opacity

更改当前图层的透明度。降低该值越来越多地揭示了Shader Tree（如果存在）或减弱该层本身在表面上的效果。

Vertex Map Texture

Value 1

确定权重值为0时向倾斜的纹理值Value 2根据权重图本身。仅当纹理层的Effect设置为非颜色属性。

Color 1

确定权重值为0时纹理的颜色，向Color 2根据权重图本身。此设置仅适用于需要颜色值的曲面。

Alpha 1

的不透明度Color 1区。

注意：  您可以调整Alpha值使用Color Picker。

Value 2

确定权重值为1时纹理的值。仅当纹理层的Effect设置为非颜色属性。

Color 2

确定权重值为1时纹理的颜色。此设置仅适用于需要颜色值的曲面。

Alpha 2

的不透明度Color 2区。

Vertex Map

指定现有的权重图或顶点颜色图。

Bias

偏差控制使纹理偏爱主要或辅助值或颜色。通过增加偏见，更多的Color/Value 1出现，同时减少数量迫使更多Color / Value 2进入渐变混合。

Gain

此设置类似于对比度控件，该控件会影响Color/Value 1和Color /Value 2。设置Gain设置为100％会产生非常鲜明的对比度，而将该值设置为0％会使两者之间的对比度降低到几乎无法察觉的程度。
