顶点着色器烘焙

随着Vertex Shader Baking功能，您可以将场景的照明颜色直接烘焙（或烧入）为顶点颜色贴图的几何顶点。这种类型的地图通常在实时环境（例如游戏）中使用，作为通过预先计算场景中的光照来限制处理要求的方式。因为颜色贴图使用顶点本身存储值，所以结果贴图的分辨率取决于网格的分辨率。

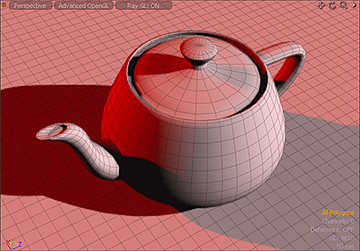

RayGL视口渲染预览	生成的烘焙顶点颜色贴图

用法

烘烤之前，用所需的颜色设置目标表面。生成的顶点颜色贴图不仅考虑照明（包括整体照明在内的所有照明），而且还考虑了曲面和场景中的照明。确保在3D视口中或在Items清单。然后，从菜单栏中，单击Vertex Map > Vertex Shader Baking并设置功能的选项。

• Vertex Map -提供一种方法来命名最终的顶点颜色图。您可以接受默认名称或键入其他名称。如果场景中已经存在该名称， Modo用新值覆盖现有映射中的值。

• Enable Global Illumination -启用后， Modo考虑到场景中的所有全局照明（GI）。停用后， Modo仅使用直接光源的照明。

• Global Illumination Rays -确定用于计算全局照度的光线数量。网格中的顶点的分辨率通常低于可应用于其的任何位图；因此，通常可以接受非常低的值。但是，如果顶点颜色之间存在明显的差异，请将该值从默认值开始增加。

• Reset Polygon Normals -启用后， Modo自动修复任何退化的多边形法线，否则它们可能会导致最终的顶点颜色图中出现错误。

• Bake Type -提供两个选项来控制Modo烘烤（基于Bake Type设置）以及存储烘焙结果的位置（基于Output Channels组）：

• Illumination -使用场景中的光在场景的所有表面上烘焙照明。

• Selected Render Output -根据您在“着色器树”中的选择烘焙渲染输出。Modo计算每个顶点处所选渲染输出的效果。例如，如果您使用区隔ID效果是，顶点由线段颜色着色。

• Output Channels -设置输出通道。提供以下选项：RGB， RGBA， R ， G ， B和A。

小费：  您可以在每个通道中设置不同的效果。例如，如果将“输出通道”设置为红色，则蓝色和绿色通道不会受到影响。您可以将一种效果烘焙到一个通道中，而将另一种效果烘焙到另一通道中。这在编写脚本时很有用。

查看顶点颜色图

要在3D视口中查看任何顶点颜色贴图，请将视口显示选项设置为Vertex Map然后从中选择地图Lists视口下Other Maps。根据特定的照明和所需的效果，还可以将顶点平滑应用于顶点照明结果以提供更柔和的结果。有关平滑的更多信息，请参见平滑顶点贴图。

注意：  照明颜色会烘焙到各个顶点本身，因此，为了获得最佳结果，需要呈现几何形状才能使效果正常工作。要可视化照明烘焙，请启用视口雷格渲染选项，以提供视口内结果的参考。当您应用Vertex Shader Baking命令， Modo对3D空间中每个顶点的颜色进行采样（包括投射阴影以及全局照明和曲面的效果），并将该特定点的颜色应用于顶点。使用良好建模的几何图形，可以产生非常逼真的结果，而花费很少的时间进行渲染或显示。许多实时游戏引擎使用这些地图来模拟环境中的照明，而没有计算每帧照明的处理开销。

小费：  游戏引擎通常显示的顶点颜色图与Modo做。因此，请在目标应用程序中测试几何形状以确认预期结果。
