选择未映射的多边形

的Select Unmapped Polygons该工具对于查找在给定的UV贴图中没有UV的多边形非常有用。

您可以在UV从以下位置进行布局：

• 在工具栏中，展开Utilities，然后点击Select > Unmapped。

• 在里面Texture菜单，点击UV Operators > Select Unmapped Polygons。

激活后， Select Unmapped Polygons对话框显示。

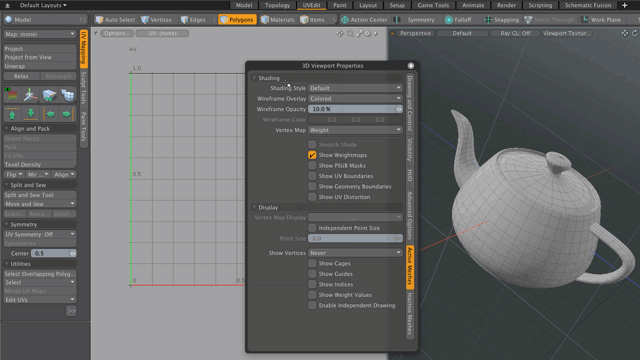

除了查找未映射的多边形外，您还可以通过启用3D Viewport Properties > Active Meshes > Shading > Show UV Distortion选项。此外，您可以启用UV Viewport Properties， Visibility > Show Distortion在UV视口中查看变形颜色的选项。在工作流程中使用这些选项可以消除或减少接缝，并最大程度地减少拉伸变形。有关更多信息，请参见紫外线视口和3D（OpenGL）视口。下图演示了建议的工作流程。

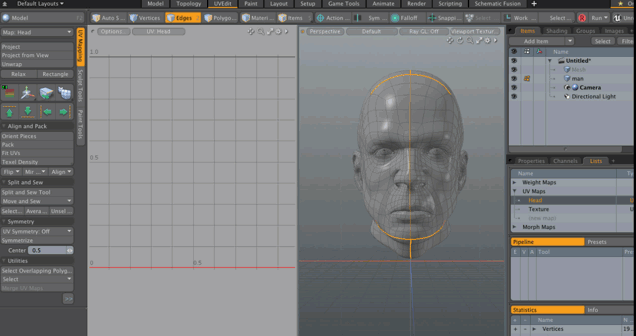

单击下面的图像查看动画。

使用选择未映射面工具

以下示例引导您完成使用“选择未映射的多边形”工具的过程。

要查看未映射的多边形：

1.

在中打开您的场景Model布局。

2.

选择网格物体项目后，更改为UV布局，然后从UV标签在工具箱中。

3.

在工具箱下Utilities，点击Select > Unmapped。或者，单击Texture > UV Operators > Select Unmapped Polygons从菜单栏中。

的Select Unmapped Polygons对话框显示。

4.

来自UV map下拉菜单，选择您的UV贴图。

5.

确保Invert被禁用，然后单击OK。

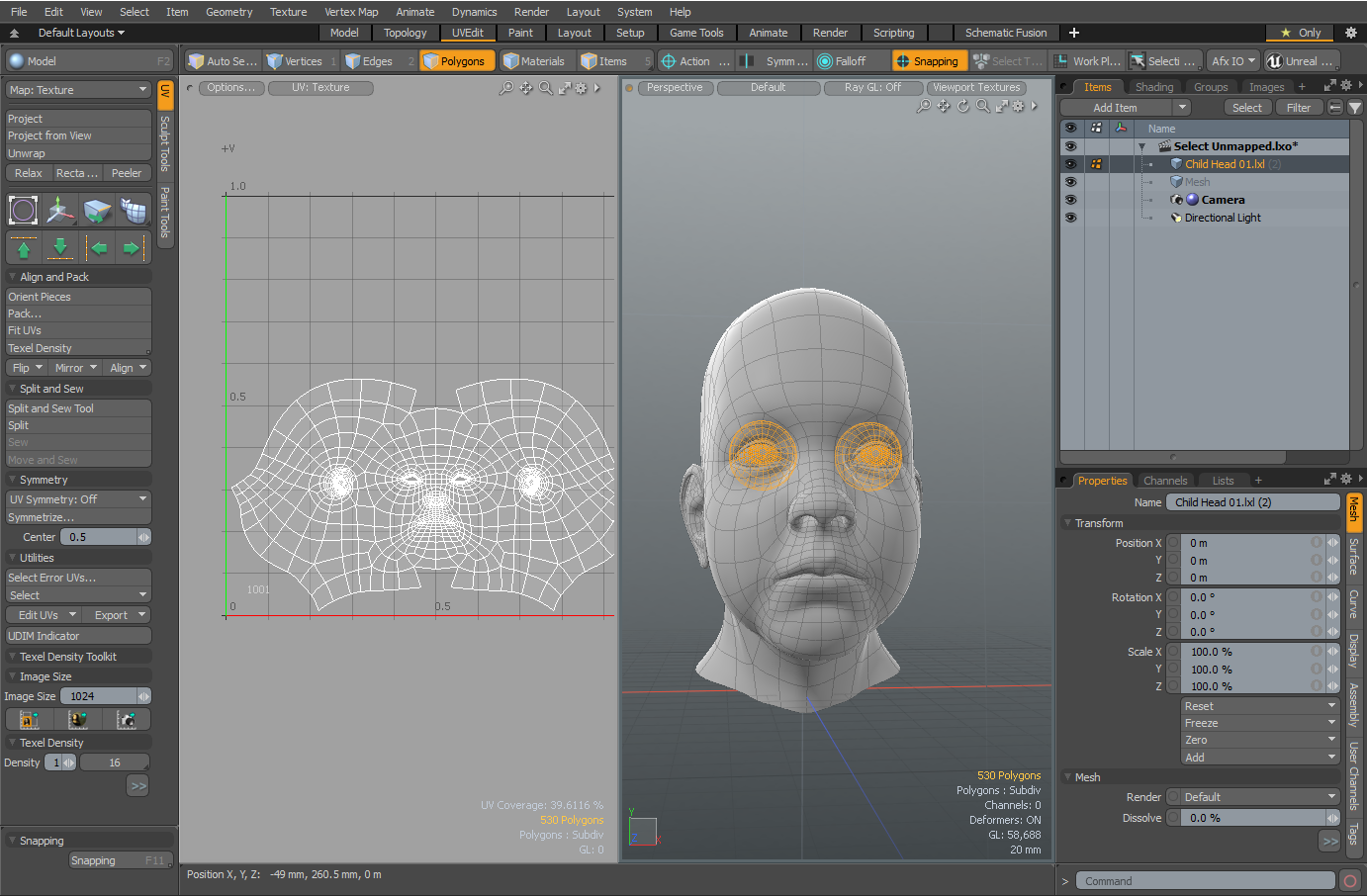

未映射的多边形在3D视口中突出显示。这些多边形尚未分配UV坐标。

6.

在工具箱中， UV标签，点击Project。

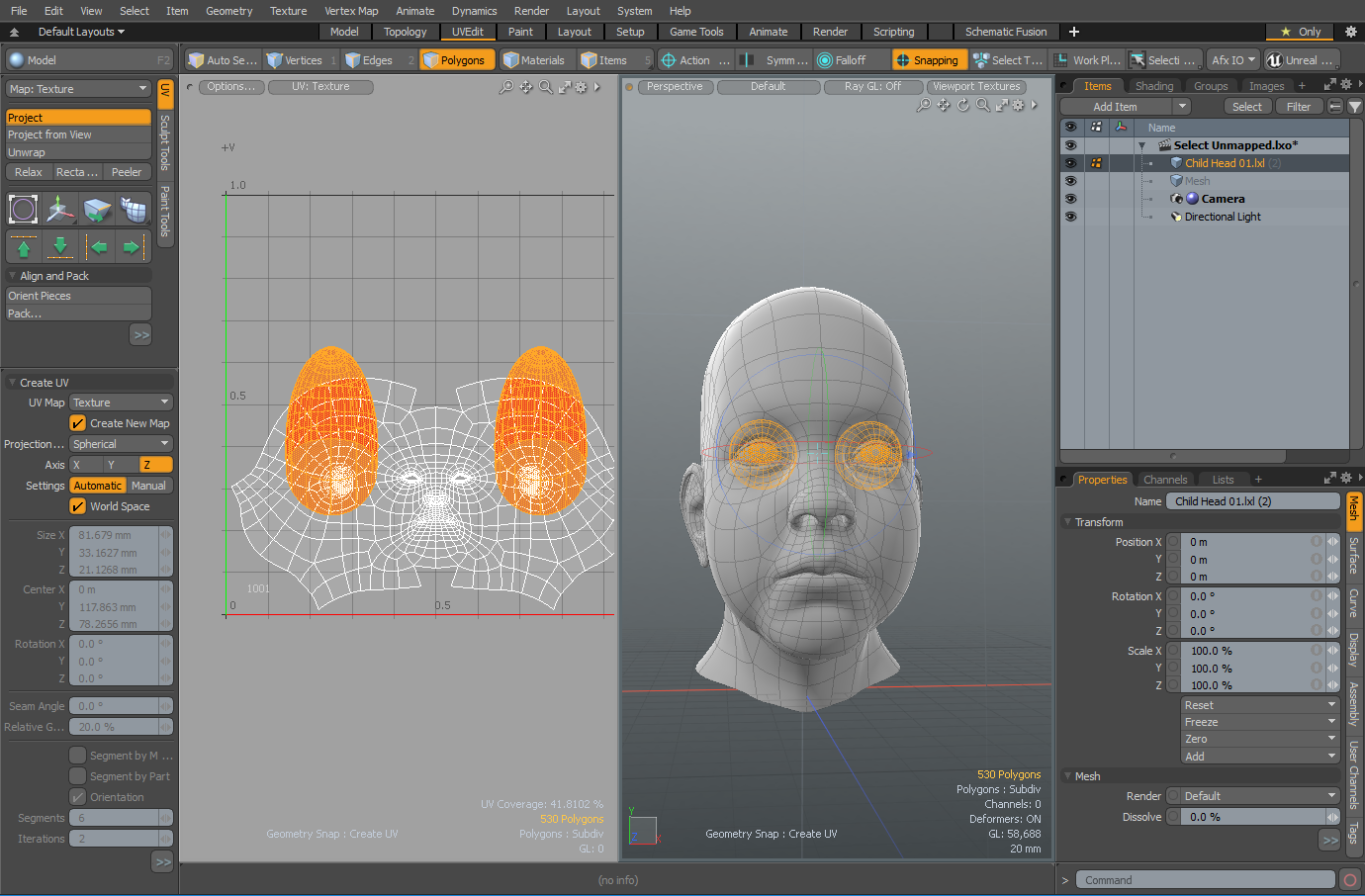

未映射的多边形将添加到UV贴图。应用适当的创建UV工具属性。

选择未映射的多边形选项

提供以下选项：

选项	描述
紫外线贴图	选择UV贴图以定位重叠的多边形。
倒置	启用后，将选择映射的多边形。
