3D选择工具

使用查看器右上角的3D选择工具，可以选择3D对象上的节点，顶点和面。此外，您可以在3D视图中选择单个3D对象，这在节点中有多个对象时非常方便。

选择方式

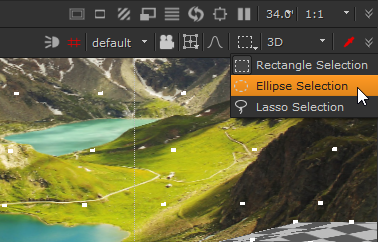

Nuke具有三种选择模式Rectangle， Ellipse和Lasso。无论您要选择顶点，面还是对象，选择模式在所有Viewer上下文中都相同。选择模式下拉菜单位于查看器上方的右上方。

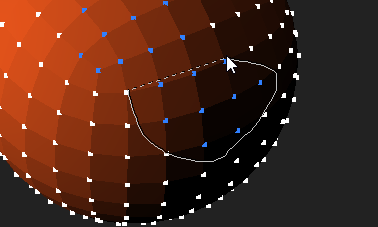

长方形	椭圆	套索

每种模式都使用相同的选择修饰符：

• Shift -添加剂选择。保持Shift并选择顶点，面或对象会将选区添加到任何现有选区。

• Alt + Shift -减法选择。保持Alt + Shift选择顶点，面或对象会从所有现有选择中删除选择。

软选择

通过软选择，可以更轻松地在3D Viewer中对几何图形进行细微更改，从而使用EditGeo或ModelBuilder在几何图形修改中创建软过渡。看到修改对象形状和使用模型构建器了解更多信息。

启用后，在查看器中选择顶点或面会根据Falloff Radius和Falloff Curve在查看器的节点中Properties > 3D 标签下 Soft Selection。软选择包括预设的衰减选择曲线，例如Linear和Steep In，并允许您创建自定义曲线。

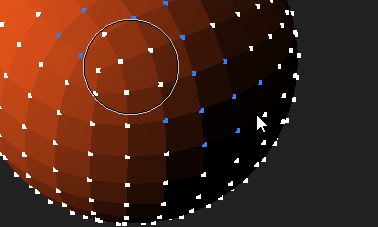

要启用软选择，请单击在3D查看器上方，然后选择目标顶点或面。拖动变换手柄可调整选定的顶点或面以及衰减描述的其他选择。

小费：  您还可以通过按N在查看器中。

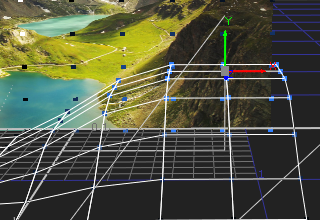

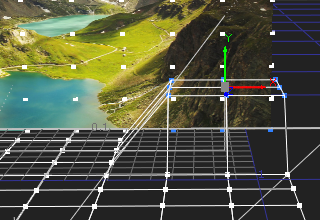

卡上的衰减已禁用	S-shape卡上启用了衰减

观众F和H键盘快捷键也可以与选择一起使用：

• 紧迫F根据选择不同地聚焦查看器：

• 如果选择了顶点或面，请按F将查看器集中在所选内容上。

• 在查看器中没有选择的情况下，按F专注于整个场景。

• 紧迫H根据查看模式，将查看器的焦点不同：

• 如果您使用的是自定义相机，请按H将视图切换到相机视图。

• 无论如何default相机，按H专注于整个场景，与按F没有选择。

控制选择衰减

选择衰减确定几何形状的变化如何影响远离选择区域的顶点或面。越大Falloff Radius，则对远端顶点或面的影响越大。您可以使用内置的Falloff Curve预设，例如Linear要么Steep In以更准确地修改选择或从头开始创建自己的曲线。

1.

使用EditGeo或ModelBuilder节点将选择添加到查看器。

2.

按S在查看器中显示“查看器”节点Properties面板。

3.

点击3D标签，然后打开Soft Selection属性。

4.

选择所需的Falloff Curve然后调整Falloff Radius更新选择衰减。

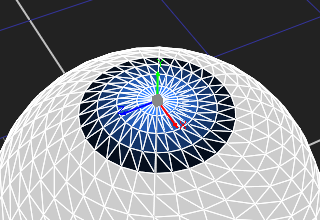

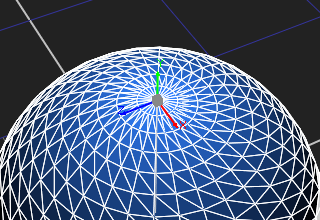

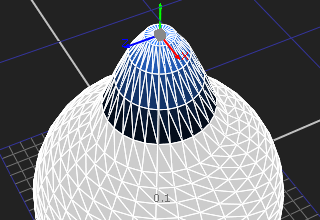

低半径Linear曲线	默认半径带Linear曲线

要么

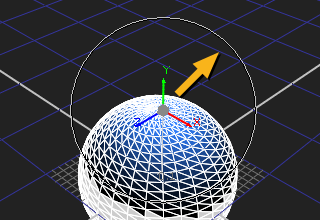

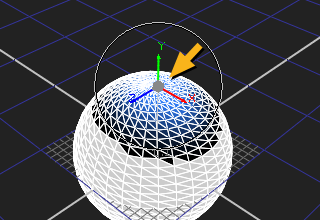

你可以按住N将鼠标移到查看器上，然后单击鼠标左键并拖动，或者单击鼠标中键并拖动以控制衰减。

注意：  左键单击并拖动可记住范围Falloff Radius在两次操作之间进行，但是中键单击和拖动始终从Falloff Radius的0。

5.

根据需要调整几何形状。

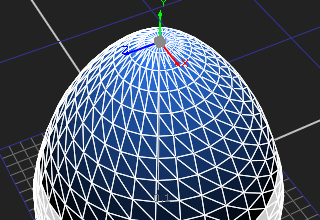

低半径Linear曲线	默认半径带Linear曲线

选择节点

您可以使用“节点选择”工具选择节点。这是默认选择工具，与在Viewer中选择3D对象节点的熟悉方式相对应。

在3D对象上选择顶点

您可以使用“顶点”选择工具在3D对象上选择顶点。要将选择内容保存到脚本中，需要使用GeoSelect节点。您可以在查看器的右上角找到3D选择工具。

注意：  选择模式由查看器设置-更改几何节点会将您的选择转换为新对象。

您也可以使用“顶点”选择工具通过EditGeo节点来编辑几何。看到使用EditGeo节点修改对象。

在查看器中选择顶点

1.

将3D对象附加到查看器并激活查看器的3D模式。

2.

点击Vertex selection工具激活它。默认情况下禁用。

3.

通过在要选择的顶点上拖动选取框来选择对象上的顶点。

4.

默认情况下，新选择将替换现有选择，但您也可以在现有选择中添加和删除：

• 要添加到现有选择中，请按住Shift在选择时。

• 要从现有选择中删除，请按住Shift+Alt在选择时。

5.

您还可以通过选择occlusion test纽扣。如果不想在选择中包括遮挡的顶点，请取消选择它。选择是否要同时选择可见和封闭顶点。

使用GeoSelect节点保存或还原选定的顶点

使用默认的Viewer 3D选择工具，您只能进行临时选择。要保存或恢复选择，可以在查看器中将相同的3D选择工具与GeoSelect节点一起使用：

1.

创建一个GeoSelect节点（3D > Modify > GeoSelect）并将3D对象附加到其输入。需要打开GeoSelect属性面板，以便您使用节点选择顶点。

2.

点击Vertex selection工具从3D选择面板中。

3.

通过在要选择的顶点上拖动选取框来选择对象上的顶点。

4.

默认情况下，新选择将替换现有选择，但您也可以在现有选择中添加和删除：

• 要添加到现有选择中，请按住Shift在选择时。

• 要从现有选择中删除，请按住Shift+Alt在选择时。

5.

在GeoSelect属性面板中，您也可以取消选中selectable框以冻结您的选择，因此无法更改。再次选中该框将再次启用选择功能，您可以继续正常选择顶点。

6.

随着display和render控件，您可以选择所需的对象显示选项。有关这些控件的更多信息，请参见对象显示属性。

7.

当您对选择感到满意时，请单击saveselection将顶点存储在GeoSelect节点中。

8.

顶点由GeoSelect节点保存，可以通过单击恢复。 restoreselection。

在3D对象上选择面

您可以使用来选择3D对象上的面Face selection工具。每个3D对象均通过线框线划分为多边形面，并且使用“面”选择工具可以选择一个或多个。

您还可以使用“面”选择工具通过EditGeo节点来编辑几何。看到使用EditGeo节点修改对象。

1.

点击Face selection工具来激活它。默认情况下禁用。

2.

通过在要选择的面上拖动选取框来选择对象上的面。

3.

默认情况下，新选择将替换现有选择，但您也可以在现有选择中添加和删除：

• 要添加到现有选择中，请在选择时按住Shift键。

• 要从现有选择中删除，请按住Shift+Alt在选择时。

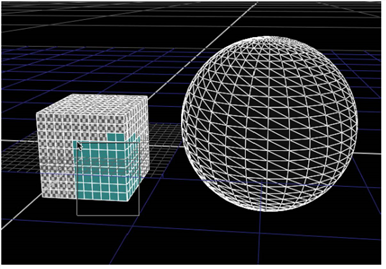

在多维数据集上选框选择面。

选择3D对象

当一个节点中有多个3D对象时（例如，当您读取带有多个对象的.fbx文件时），可以使用对象选择工具选择它们。要选择对象，请激活“对象选择”工具，然后在3D视图中单击要选择的对象。

将位置，方向和尺寸与3D选择相匹配

您可以将3D对象（例如Card节点）的位置，方向和大小与另一个对象中选定的顶点匹配。请执行下列操作：

1.

点击snap下拉式菜单 在要移动的3D对象的属性面板上，然后选择Match selection position。现在将对象定位为与选定的顶点匹配。

2.

如果选择snap > Match selection position, orientation，您的3D对象将根据3D顶点选择进行定位和对齐。

3.

如果选择snap > Match selection position, orientation, size，您的3D对象将根据选定的顶点进行定位，对齐和缩放。
