使用模型构建器

ModelBuilder节点提供了一种简便的方法来为2D快照创建3D模型。您可以通过创建形状然后进行编辑来构建模型，并通过将顶点拖动到其对应的2D位置来在2D素材上对齐模型。

先决条件

为了能够对齐模型，ModelBuilder需要一个跟踪的摄像机和一个输入图像以供视觉参考。如果已经将这些3D几何图形和点云用于场景，则还可以将其用作参考。

注意：  您可以在没有照相机，图像序列或参考几何体的情况下使用ModelBuilder。在这种情况下，所有“编辑”模式功能都可以正常工作。这仅意味着您无法在“对齐”模式下执行任何操作。

使用ModelBuilder创建和编辑模型需要NukeX许可，但生成的几何图形也可以用于Nuke。

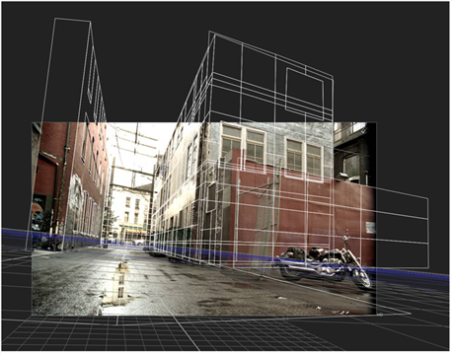

具有使用ModelBuilder创建的形状的2D源图像。

特别感谢以上章节中使用的录像，将在本章中使用。

快速开始

以下是工作流程的快速概述：

1.

将ModelBuilder节点连接到素材和变化的相机。有关更多信息，请参见连接ModelBuilder节点。

2.

作为模型的起点，请使用查看器左侧的工具栏创建一个或多个内置3D形状。

看到创建形状。

3.

如有必要，请调整形状的显示特性，以便更好地在查看器中查看它们。您可以在此过程中的任何时候执行此操作。

看到编辑形状的显示特征。

4.

使用2D素材或现有3D几何体作为参考来定位形状。

看到定位形状。

5.

编辑形状，直到对模型满意为止。

看到编辑形状。

6.

对模型感到满意后，就可以对其进行纹理化。

看到应用纹理。

7.

如有必要，您还可以为选定的形状创建一个单独的几何节点，并使用该节点，就像在Nuke。

看到导出形状以分离几何节点。
