使用网格估算镜头失真

网格分析可估计棋盘格或细线网格的失真。通常，如果您有网格可以用来计算镜头失真，则应该使用网格分析。Grids从构造Features和Links，它们是自动计算的。

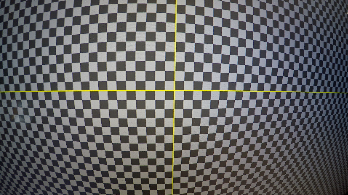

原始扭曲的镜头	相关格网射击

要使用网格估计失真：

1.

阅读您的网格并连接一个LensDistortion节点，然后连接一个Viewer。

2.

设置LensDistortion > Lens Type和Advanced > Projection Model使用LensDistortion中的下拉菜单Properties面板。在这个例子中，镜头是Spherical和None (Rectilinear)，但其中包含许多其他预设。

3.

如果您使用鱼眼镜头，则需要对眼镜进行“去鱼”操作。您可以通过选择正确的方法Advanced >ProjectionModel设置，例如Fisheye Equisolid，进入Focal Length和Sensor Size。

小费：  如果你不知道Focal Length，设置输出Mode至Undistort并调整Focal Length直到图像中的曲线看起来近似笔直。别忘了切换回Mode > STMap在继续之前。

4.

设置Model Preset用于估计。Nuke随附与CaraVR和3DEqualizer一起使用的几种型号，以及NukeX Classic模型。

您选择的模型设置合适Advanced > Distortion控制并填充只读Equation显示估算中涉及的数学的字段。

5.

单击时，LensDistortion节点默认在当前帧上添加关键帧Detect，但是您可以使用添加更多按钮或使用Grid Detect > Every N Frames在选项Analysis标签，而不是Current Frame。

对于长序列，添加关键帧可以产生更好的结果，但是计算结果花费的时间更长。

6.

在Analysis标签，点击Detect开始网格校准。 默认情况下， Nuke寻找Features在网格上，然后创建Links在这些特征之间创建失真网格。

您可以启用Preview查看单击时，LensDistortion节点可能会找到的功能Detect按钮。

小费：  对于困难的拍摄，您可以在Features和Links检测以改善结果。看到调整网格检测参数了解更多信息。

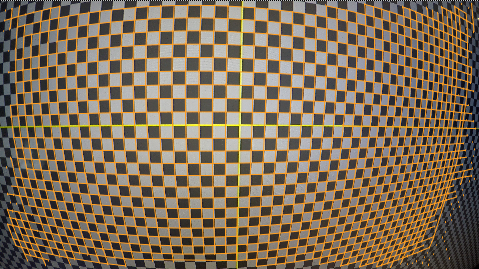

检测步骤完成后，将显示网格覆盖。

小费：  如果网格不能覆盖大部分图像，请尝试增加Number of Features的价值Analysis 标签并点击Detect再次。

7.

请点击Solve估计使用网格的失真。

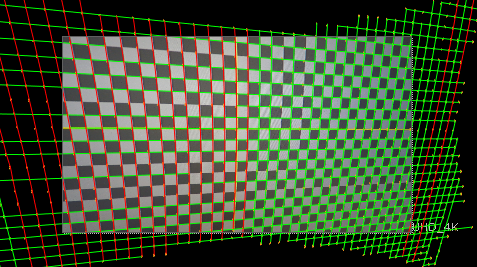

Nuke估计失真并显示新的覆盖图和整体Solve Error。默认输出Mode是Undistort，因此反失真会自动应用于图像。

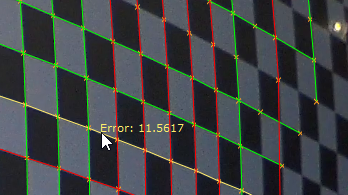

绿线表示属于Detection Threshold值和红线超出阈值的那些。您可以将鼠标悬停在链接上以显示其解决错误。

8.

点击Solve在某些情况下再次可以改善结果。您也可以先优化检测和链接，然后再使用Analysis标签。看到调整网格检测参数了解更多信息。

注意：  您还可以将失真输出作为STMap以便在其他图像中使用。STMap将预先计算的翘曲数据包含在motion通道，使您可以快速轻松地应用变形。看到使用STMaps了解更多信息。

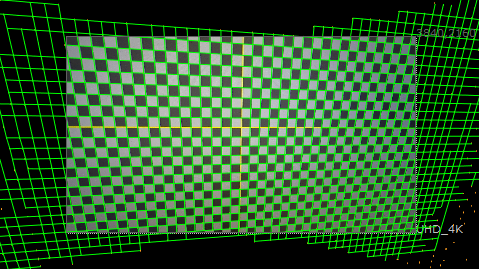

Nuke提取估计的失真并使用结果“拉直”特征链接。

边框增加到超出格式大小的范围，以包括来自输入图像的所有图像数据。

9.

您可以使用BBox和Output Format控制LensDistortion标签。

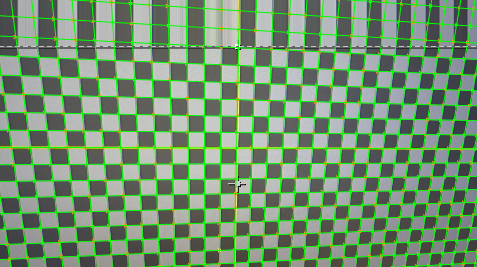

图像上没有数据的任何区域都会被过度扫描，这意味着最后一个可用像素被复制到格式的边缘。图像顶部的区域显示过扫描。

您还可以使用来将更多图像数据带入格式范围BBox和Output Format控件。

10.

继续消除图像中的镜头变形要么调整网格检测参数调整网格。
