消除图像中的镜头变形

从参考网格估计镜头畸变后,您可以使用扭曲从序列中消除畸变,然后再执行补偿工作。最简单的方法是复制并粘贴用于生成变形的LensDistortion节点,并将其连接到序列。

注意:  您也可以使用STMap删除和应用变形。看到使用STMaps了解更多信息。

1.   按顺序读取参考网格。

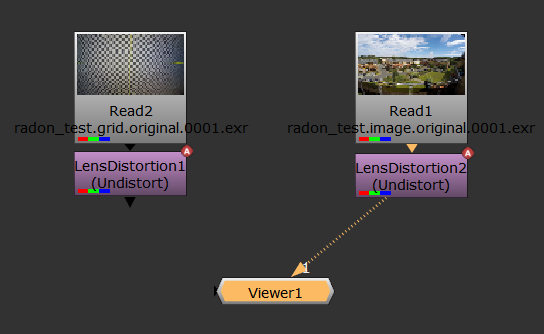

2.   复制并粘贴包含网格分析的LensDistortion节点(在使用网格估算镜头失真),然后将其连接到序列和查看器。

从查看器中的序列中删除了失真。

原始板

不变形的板

您可能会注意到,线条超出了素材的边界框,这可能意味着您正在丢失图像数据。

3.   您可以使用BBoxOutput Format控制LensDistortion标签。图像上没有数据的任何区域都会被过度扫描,这意味着最后一个可用像素被复制到格式的边缘。

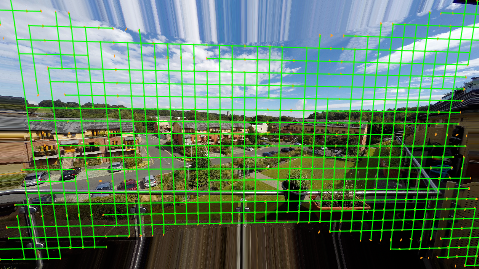

中间图像顶部和底部的区域显示过扫描。

现在,您可以在重新将印版重新放回其原始状态之前应用VFX工作。

小费:  您还可以通过增加边界框来保留过扫描数据。的BBox > Manual 控件允许您通过启用手动编辑边界框Output Format > BBox控制。

4.   现在,您可以在重新扭曲图像之前在未失真的空间中进行跟踪,匹配移动,合成等操作。看到将镜头变形应用于图像了解更多信息。
