ウェイトマップのフォールオフ

ウェイトマップフォールオフは、メッシュ操作に適用されるウェイトマップを評価します。評価するウェイトマップを選択できます。ウェイトマップは、メッシュへの影響範囲を定義します。ポリゴンベベルなどのメッシュ操作は、ウェイトマップのフォールオフを駆動します。のイージングプロパティ新しいフォールオフシェイプをすばやく作成できます。

ウェイトマップの詳細については、 ウェイトマップの操作。

前	後

ウェイトマップフォールオフを追加する

この例では、ウェイトマップを使用して細分割された平面を作成し、メッシュ操作を適用してウェイトマップのフォールオフを駆動します。

ウェイトマップを使用して平面を作成するには：

1.

にModelレイアウト、左側のパネルでクリックCube。

2.

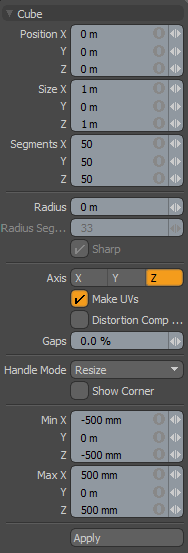

キューブのプロパティを次のように設定して、 Apply。

3.

右側のパネルで、 Shadingタブ。

ヒント：  もしShadingタブが表示されていない、メニューバーの下をダブルクリックModelレイアウトをリセットします。

4.

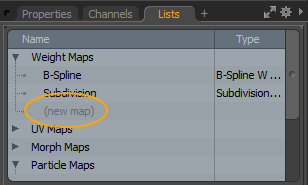

パネルの下部で、 Listsタブ、展開Weight Maps、クリック(new map)。

5.

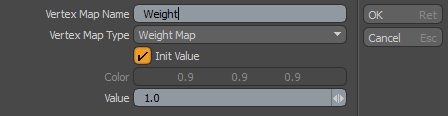

次のウェイトマッププロパティが設定されていることを確認して、 OK。

6.

メニューバーの下で、 Paint, そして、ビューポートの表示プロパティをVertex Map。

7.

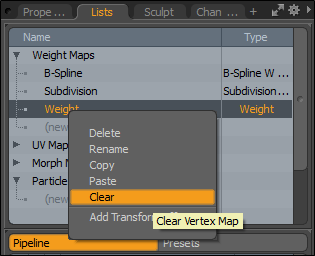

右側のパネルのLists、右クリックWeight 、クリックClear。

8.

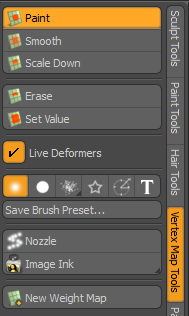

左側のパネルで、 Vertex Map Toolsタブをクリックし、 Paint。

9.

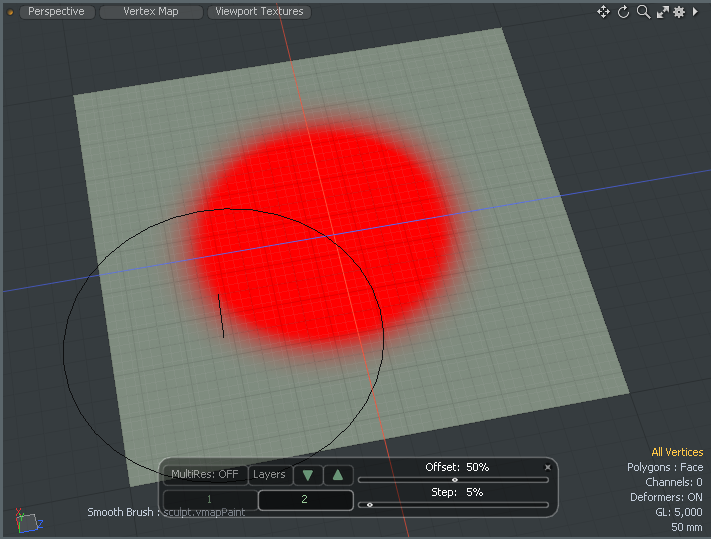

立方体の中心を左クリックし、ドラッグして円を描きます。

ヒント：  3Dビューポートで右クリックしてドラッグすると、ペイントブラシのサイズを調整できます。

10.

を押すEscツールをドロップするためのキー。

11.

ビューポートで、ビューポートの表示プロパティをDefault。

メッシュ操作とウェイトマップフォールオフを追加するには：

1.

右側のパネルで、 Mesh Opsタブ。

ヒント：  Mesh Opsタブが表示されていない場合は、 More Tabsそして選択New Tab > Data Lists > Mesh Ops。

2.

クリックAdd Operator、展開Mesh Operations >Polygon、ダブルクリックしますPolygon Bevel。

3.

の中にポリゴンベベル右パネルの下部にあるプロパティGroup Polygons。

4.

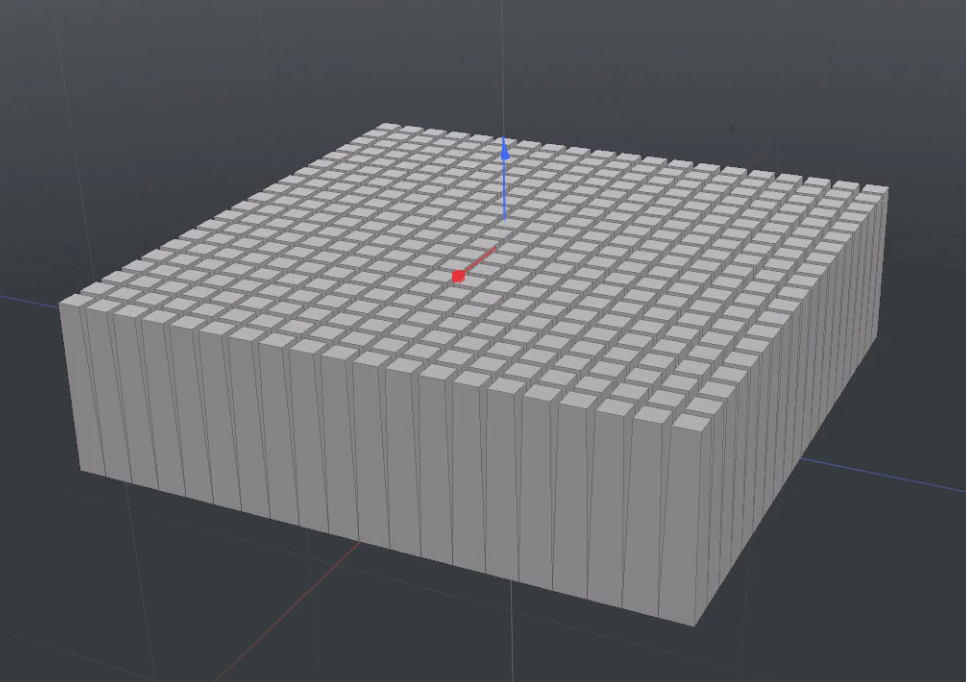

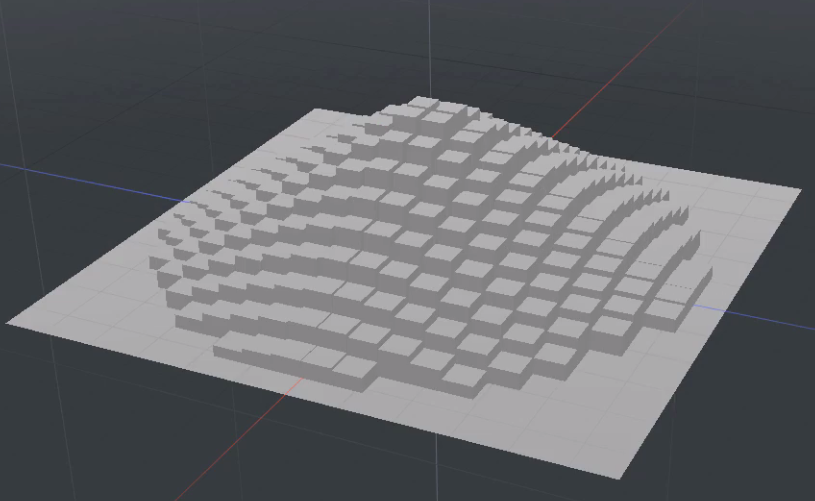

赤と青の両方のハンドルをクリックしてドラッグし、平面をベベルします。

5.

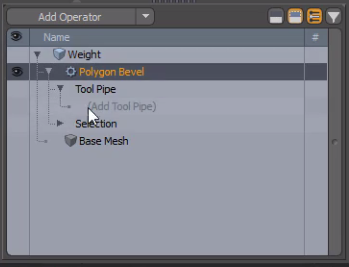

Mesh Opsタブで、展開しますPolygon Bevel > Tool Pipe、クリック(Add Tool Pipe)。

6.

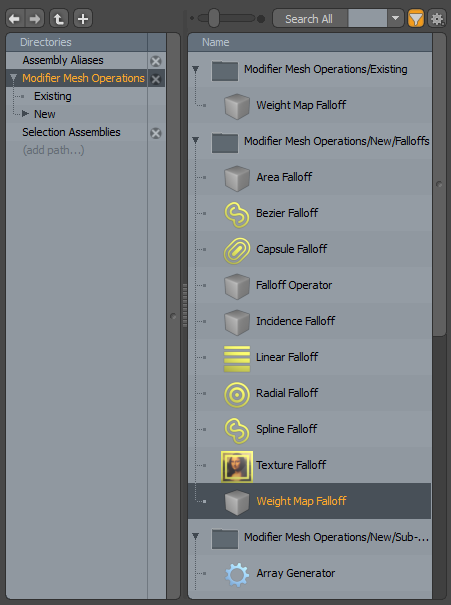

「操作の追加」ダイアログで、 Modifier Mesh Operations > New > FalloffsそしてダブルクリックWeight Map Falloff。

7.

の中にPropertiesタブ、設定Weight Map飛行機のウェイトマップを使用します。この例では、 Weight。

8.

の中にイージングプロパティ、 押すCtrl/Cmd + Altグラフの線をクリックしてキーを追加します。

詳細については、 キーの作成。

9.

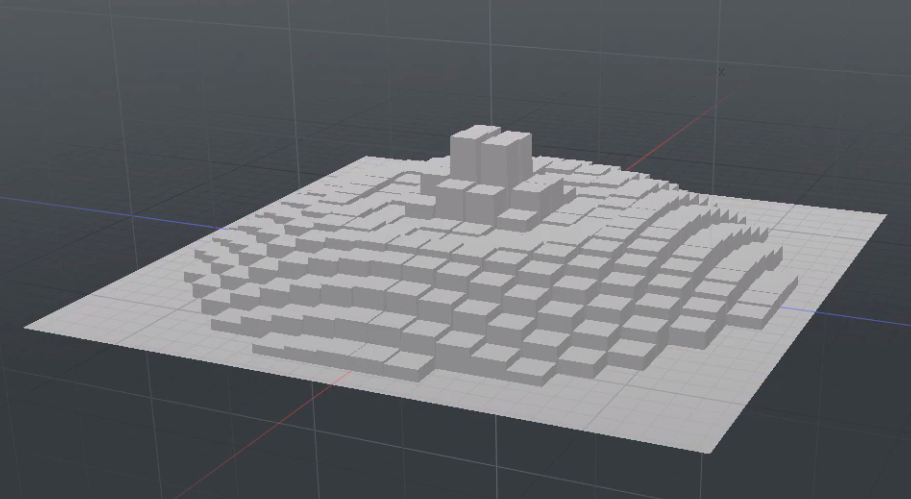

キーポイントをクリックして新しい位置にドラッグし、新しいフォールオフシェイプを作成します。

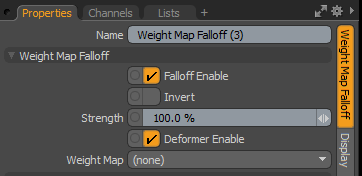

ウェイトマップフォールオフプロパティ

Name	ウェイトマップフォールオフアイテム名を表示します。
Falloff Enable	減衰の影響のオンとオフを切り替えます。無効にすると、フォールオフはターゲットに影響しません。しかしながら、 Modo無効化されたレイヤーをシーンとともに保存し、値は全体に保持されますModoセッション。
Invert	有効にすると、減衰の影響範囲を反転させます。
Strength	フォールオフがターゲットに与える影響の最大量を制御します。の値で50%、フォールオフの影響を完全に受けている領域でさえ、影響は半分程度です。
Deformer Enable	有効にすると、フォールオフをメッシュに接続して、メッシュデフォーマとして使用できます。 を選択すると、デフォーマの初期静止状態を指定できますSetup Range同様に、減衰を適切に配置します。
Weight Map	選択したウェイトマップを評価します。

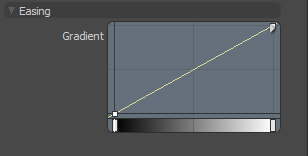

イージングプロパティ

Gradient

新しいカスタムフォールオフシェイプを作成して、フォールオフのウェイトを再マップできます。の中にグラフエディター、 押すCtrl/Cmd + Altグラフの線をクリックして、新しいキーポイントを追加します。キーポイントを移動して、カスタムフォールオフシェイプを作成します。 詳細については、 キーの作成。

関連動画

グラデーションエディタの概要については、このビデオをご覧ください。
