エッジリラックス

とともにEdge Relaxツールを使用すると、面取りしたエッジの半径を事後に変更できます。ベベルエッジの詳細については、 エッジベベル。

Edge Relaxを使用するには：

1.

ベベルされたエッジを選択します。選択には、ベベルの半径と両側のエッジを含める必要があります。

2.

モデルツールバーのEdgeサブタブ、クリックEdge Relax。

これにより、エッジリラックスツールがアクティブになります。

3.

ビューポート内をクリックしてドラッグし、 Offset値、またはそれをTool Properties左下のパネル。

注意：  レイアウトで作業している場合は、 Tool Propertiesボタン、またはKパネルを表示するキー。

オフセットを平行なエッジに伝播することもできます。これを行うには、 Propagateの値Tool Properties。詳細については、 エッジリラックスプロパティ。

手続き型エッジリラックス

Edge Relaxはメッシュ操作としても利用できます。

ヒント：  手続き型モデリングとメッシュ操作の詳細については、 手続き型モデリング。

1.

にEdges選択モードで、3Dビューポートでメッシュ上でリラックスするエッジを選択します。

2.

右側のパネルで、 Mesh Opsタブ。

注意：  レイアウトで作業している場合、 Mesh Opsタブはデフォルトでは表示されません。 +タブ名の右側にあるボタンをクリックし、 Data Lists > Mesh Ops。

3.

クリックAdd Operatorボタンの下Mesh Operations > Edge、 ダブルクリックEdge Relax。

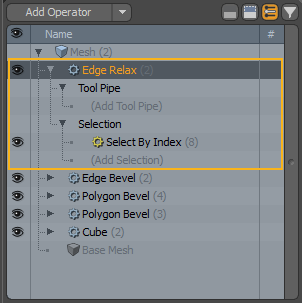

これによりEdge RelaxがMesh Operationsリストに追加され、そのプロパティが右下のペインに表示されます。

あなたは拡大することができますEdge Relax矢印をクリックしてリスト内の操作その前に。これにより、操作が使用する入力が明らかになります。

• Tool Pipe -フォールオフとサブツールを操作に追加します。

• Selection -エッジを選択して、既存の選択を緩和または変更します。手続き型選択の詳細については、以下を参照してください。 手続きの選択。

4.

エッジでリラックスProperties、調整Offset値および必要に応じてその他のプロパティ。各設定の機能の詳細については、 エッジリラックスプロパティ。

ベベル半径が3Dビューポートで更新されます。

回路図でのエッジリラックス

Schematicビューポートで作業しているときにEdge Relaxツールを使用することもできます。

注意：  スケマティクビューポートの一般的な操作の詳細については、 スケマティクビューポート。

Schematicビューポートを開くには：

• の中にModoレイアウト、3Dビューポートの下の細い灰色の線をクリックし、スケマティックビューポートをクリックしますボタン。

>

MadCap：conditions = "Default.NoTranslate">または

• に切り替えるSetupメニューバーからクリックしてレイアウトLayout > Layouts > Setup。

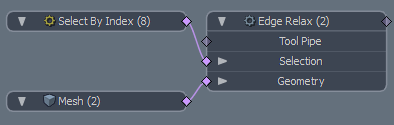

Edge Relaxノードを追加するには、 Add...、以下Mesh Operations > Edge 、 ダブルクリックEdge Relax。

ノードには次の入力があります。

• Tool Pipe -フォールオフとサブツールを操作に追加します。

• Selection -エッジを選択して、既存の選択を緩和または変更します。

• Geometry -ツールの影響を受けるジオメトリ。

エッジリラックスプロパティ

左側のパネルにエッジリラックスツールのプロパティがあります。

Offset	ベベル半径を変更する値。
Tension	半径のプロファイルを変更します。
Depth	リラックスしたエッジの丸みを調整します。丸いエッジのデフォルト値は100％です。0％は丸い位置をフラットにし、-100％は負の半径を生成します。
Propagate	の影響を受ける平行エッジの数を指定しますOffset値。
Propagate Scale	いつPropagateより高い0、伝播に対する減衰の影響を決定します。デフォルトは100%値を小さくすると、減衰の影響が小さくなります。
Propagate Side	デフォルトでは、エッジは選択範囲の両側で緩和されますが、平行エッジのみに伝播することを選択できます。 PositiveまたはNegative側。
Shape Preset	いつPropagateより高い0、伝播に影響する減衰タイプを指定します。次のオプションがあります。 • Linear • Ease-In • Ease-Out • Smooth • Custom
Convergence	有効にすると、エッジをリラックスさせる代わりに、 Modo半径の点を溶接します。

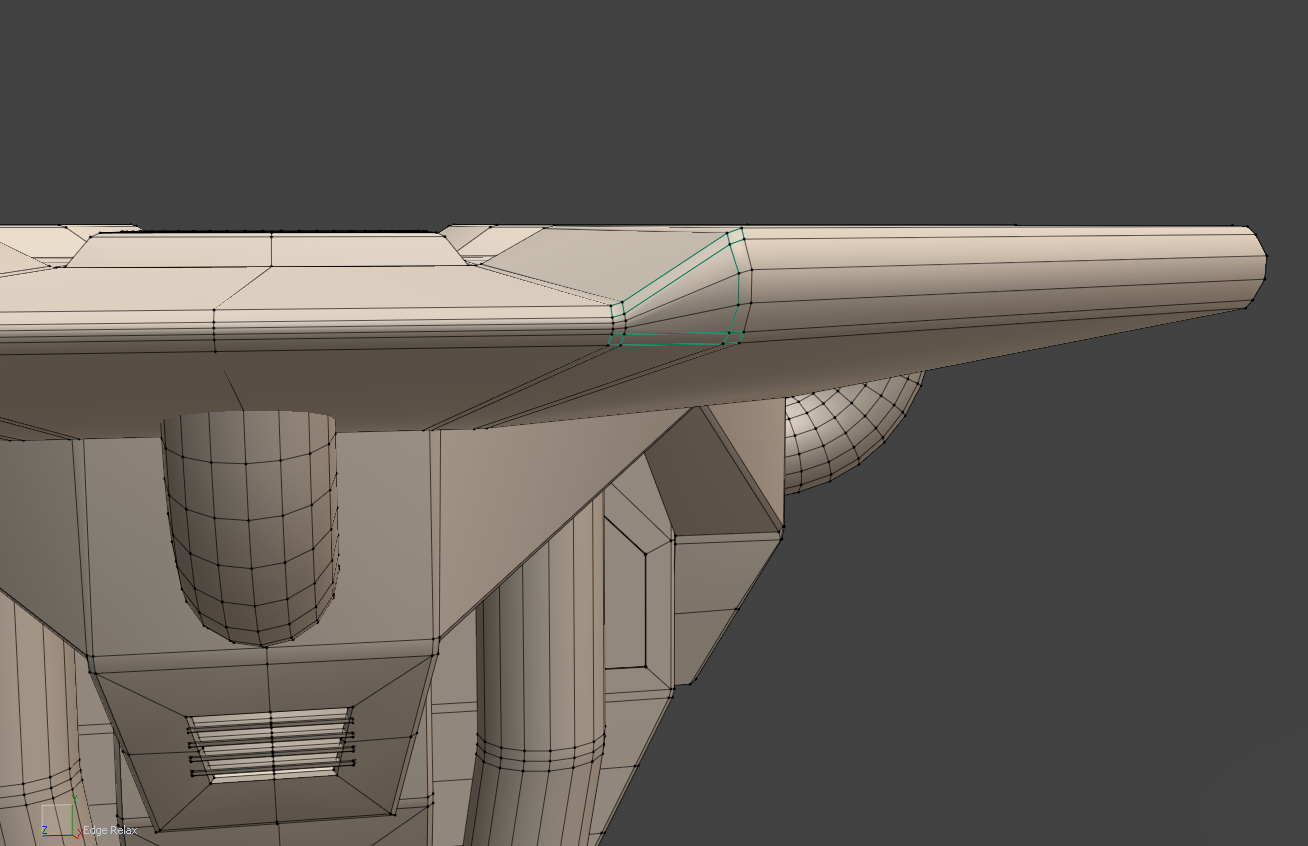

Add Point	選択したエッジに沿って新しいポイントを挿入します。これにより、エッジの丸みを増やすことができます。 • Relative -指定した数だけポイント数を増やします。したがって、2つのポイントとセットがある場合Number of Points 「4」にすると、全部で6ポイントになります。 • Absolute -ポイント数を指定した量に設定します。したがって、2つのポイントがあり、 Number of Points 「4」に、 Modo既存の2つのポイントに2つのポイントを追加します。 追加されたポイントはありません。 4点追加Relativeモード 4点追加Absoluteモード ヒント：  あなたは使うことができますPropagate新しいポイント設定を平行なエッジにコピーするプロパティ。 4点追加Relativeモードおよび伝播は4に設定
Number of Points	によって挿入されたポイントの数Add Pointオプション。この値が負の場合、ツールは既存のポイントを削除します。
