일부분

에서 발견 Mesh Edit 의 하위 탭 Modeling 도구 상자 Slice 도구는 현재 선택된 형상을 통해 슬라이싱 평면을 설정합니다. 슬라이스 평면은 3D 뷰포트에서 도구를 드래그하여 대화식으로 설정됩니다. 3D보기에서 첫 번째 클릭은 Start 슬라이스 위치. 클릭하고 드래그하면 슬라이싱 평면이 End 대화식으로 드래그 할 수도 있습니다. 평면의 방향은 Work Plane, 현재 위치에 수직으로 그리기. 그만큼 Start 과 End 위치는 단순히 마우스로 설정 한 X, Y 및 Z 위치이거나 숫자 Tool Properties 패널.

도구가 활성화되어 있으면 파란색 끝 핸들 중 하나를 클릭하거나 시작점과 끝점을 연결하는 분홍색 선을 따라 아무 곳이나 클릭하여 절단 평면을 끌 수 있습니다. 동일한 기본 길이와 축을 사용하여 새 슬라이스를 만들지 만 새 중심 위치를 설정하려면 새 위치를 마우스 가운데 버튼으로 클릭하면됩니다. 슬라이스 평면이 해당 위치로 이동하여 새 슬라이스를 만듭니다. 완전히 새로운 슬라이스를 시작하려면 Shift바로 가기를 클릭하고 드래그합니다. 그러면 이전 슬라이스가 그대로 유지되고 마우스 아래 위치에서 슬라이스 재설정 동작이 시작됩니다.

팁:  모델링 워크 플로우를 향상 시키려면 Select by Previous Operation 메시 조작. 다음과 같은 Name 옵션은 Slice 수단: Intersecting Edges 과 Cap Sections. 자세한 내용은 이전 작업으로 선택.

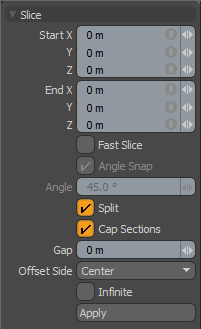

슬라이스 속성

다음과 같은 Slice 옵션을 사용할 수 있습니다 :

일부분
Start X/Y/Z	슬라이싱 평면을 정의하는 시작 위치를 결정합니다. 뷰포트에서 대화식으로 위치를 편집하거나 XYZ 좌표 입력으로 값을 정확하게 정의 할 수 있습니다.
End X/Y/Z	슬라이싱 평면을 정의하는 끝 위치를 결정합니다. 뷰포트에서 대화식으로 위치를 편집하거나 XYZ 좌표 입력으로 값을 정확하게 정의 할 수 있습니다.
Fast Slice	이 옵션을 활성화하면 마우스 버튼을 놓을 때까지 평면이 편집되므로 슬라이싱 동작이 발생하지 않습니다. 이것은 밀도가 높은 메시를 슬라이싱 할 때 성능을 향상시키는 데 도움이 될 수 있습니다.
Angle Snap	스냅 기능이 활성화 된 경우 X 키를 누르면 스냅 상태를 일시적으로 토글 할 수 있습니다.
Angle	스냅 각도 결정 Angle Snap 회전 각도.
Split	표면을 슬라이스 선의 양쪽에서 별개의 분리 된 표면으로 슬라이스합니다.
Cap Sections	와 더불어 Split 옵션을 활성화하면 Cap 옵션은 닫힌 볼륨이있는 분리 된 객체에 다각형 캡을 추가합니다.
Gap	와 더불어 Split 옵션을 활성화하면 Gap 옵션은 절단면의 두께를 증가시켜 대상 표면의 더 많은 부분을 제거합니다.
Offset Side	간격이 절단 평면 위, 아래 또는 중심에 오도록 배치를 조정합니다.
Infinite	와 더불어 Infinite 옵션을 활성화하면 정의 된 선 섹션이 Start 과 End 가치. 팁:  원하는 모든 것을 슬라이스하려면 Infinite 옵션을 선택한 다음 모든 것을 선택하거나 아무것도 선택하지 않고 슬라이스하려는 메쉬 레이어 안에 있는지 확인하십시오.

절차 조각

슬라이스는 절차 적 메시 작업으로도 사용할 수 있습니다. 에 도구를 추가 할 수 있습니다 Mesh Ops 탭. 에서 Model 레이아웃의 경우 인터페이스 오른쪽의 목록 옆에서 Item List.

슬라이스 메쉬 작업을 추가하려면 :

1.

에서 Mesh Ops 탭에서 Add Operator 버튼을 클릭하고 Mesh Operations > Edit > Slice또는 검색 창에 이름을 입력하십시오.

2.

두 번 클릭하여 Mesh Operations 명부.

슬라이스가 목록에 추가되고 슬라이싱 평면은 다각형 메쉬를 통해 설정됩니다.

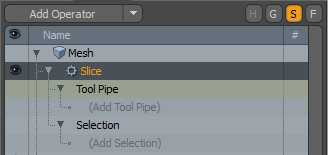

앞의 작은 화살표를 클릭하여 목록에서 슬라이스 항목을 확장 할 수 있습니다. 이것은 조작이 사용하는 입력을 나타냅니다.

슬라이스는 다음 입력을 사용할 수 있습니다.

• Tool Pipe -작업에 하위 도구를 추가 할 수 있습니다.

• Geometry -공구의 영향을받는 형상이 나열됩니다. 메쉬가 도구의 도구 아래에 있으면 자동으로 연결됩니다 Mesh Operations 명부. 클릭하여 추가 메시를 연결할 수 있습니다 (Add Geometry) 열다 사전 설정 브라우저. 여기에서 기존 메시를 선택하거나 비어있는 새 메시를 추가 할 수 있습니다.

• Selection -작업을 적용 할 요소를 선택할 수 있습니다.

노트 :  그만큼 Geometry 입력이 목록이 솔로 모드가 아닌 경우에만 표시됩니다. 자세한 내용은 솔로 모드.

슬라이스 메시 작업은 기존 슬라이스 도구와 동일한 속성을 갖습니다. 보다 슬라이스 속성.

팁:  모델링 워크 플로우를 개선하려면 절차 적 모델링을 사용하십시오. Delete 조작. 자세한 내용은 편집 명령-삭제 / 제거.

당신은 또한 사용할 수 있습니다 Select by Previous Operation 메시 조작. 다음과 같은 Name 옵션은 Slice 수단: Intersecting Edges 과 Cap Sections. 자세한 내용은 절차 적 선택
