Modo 14.0v1 docs：

设置顶点法线

顶点法线提供了一种有效的方法来平滑多边形网格的阴影，使其外观具有更高的多边形网格。顶点法线平滑比材质平滑提供对边缘硬度的更多控制。

平滑和顶点法线

平滑可对多边形的阴影进行渐变，以产生看起来平滑的表面，而无需添加任何其他几何图形。

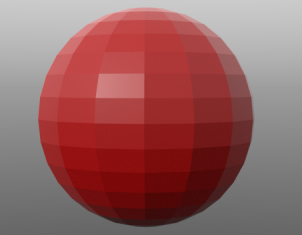

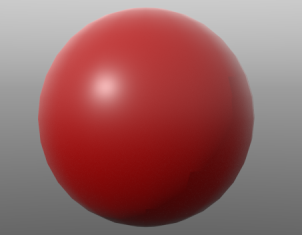

不平滑-表面多面。	平滑

Modo提供了多种使对象平滑的方法，以使表面看起来没有刻面。例如：

• 网格可以在3D视口中通过SDS细分（按Tab要么Shift+Tab）。

• 曲面的材质项具有Smoothing设置。

平滑后，您可以通过将当前值烘焙到一个Vertex Normal Map （看到顶点法线贴图）。这将捕获3D视口中显示的平滑度。然后，当与较低的多边形网格一起使用时，贴图将保留阴影。

注意： 与位移贴图不同，顶点法线贴图不会修改几何形状，并且网格的轮廓不受影响。该贴图给人的印象是表面是光滑的，但轮廓是根据基础几何形状成形的。

注意： 顶点法线贴图将覆盖材质的任何平滑度设置。

通过平均围绕顶点的面的表面法线来计算顶点法线。顶点法线的方向提供了一种确定每个顶点处反射光的属性（并因此确定阴影）的方法。通过在顶点法线之间进行插值， Modo可以平滑整个表面的阴影。

跨多边形边缘的平滑插值可创建软边缘的外观，相邻多边形之间无明显区别。或者，可以调整顶点法线以创建硬边缘，并在边缘边界上形成对比鲜明的阴影。

下图显示了具有软边和硬边的相同网格，

小费： 在Modo，您可以通过选择在每个顶点显示法线View > Show Vertex Normals。


光滑的阴影球体，显示顶点法线。每个顶点上的单个法线指示边缘之间的平滑阴影。	带有硬边的球体，形成多面的表面。在每个顶点处绘制多个顶点法线，以指示相邻多边形之间的阴影角度差异。

在Modo，有几种方法可以创建一个Vertex Normal Map：

• 使用以下命令创建一个新的空顶点法线贴图(new map)在里面Vertex Maps视口。您可以稍后添加到此地图。

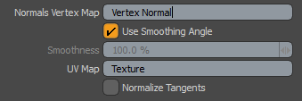

• 将当前阴影烘焙到Vertex Normal Map使用Vertex Map > Set Vertex Normals。看到设置顶点法线

• 使用顶点法线工具创建或编辑Vertex Normal Map根据需要具有硬或软边缘。

您可以编辑固定值Vertex Normal Map改变阴影设置。如果生成顶点法线贴图，它将与模型一起保存，并且可以将其导出为各种格式。

您可以生成一个Vertex Normal Map根据当前选择。然后将平滑烤成Vertex Normal Map并在降低平滑度时自动应用。下图使用细分演示了此过程。


低聚球体，不进行平滑处理。	相同的球体通过按Tab。Set Vertex Normals然后选择将阴影烘焙到Vertex Normal Map。	低聚版本，按即可查看Tab。请注意Vertex Normal Map现在可以平滑着色表面。
