UDIM工作流程

UDIM是对UV贴图和纹理化工作流程的增强，它使UV贴图的生成更加容易，并且纹理分配更简单。

UDIM的核心是一个简单的自动UV偏移系统，它将图像分配到特定的UV磁贴上，使您可以为相邻表面使用多个较低分辨率的纹理贴图，从而产生较高的分辨率结果，而不必诉诸使用单个，超高分辨率的图像。为了了解UDIM工作流程的好处，最好对UV映射的工作原理有一个基本的了解。

UV贴图基础

UV贴图是将三维表面转换为平面位图图像的二维坐标系（反之亦然，具体取决于您的外观）。在UV贴图上为原始曲面的每个顶点指定一个坐标，并且将它们之间的像素值插值到整个平面多边形表面上，以实现高精度的纹理控制（U轴和V轴的名称经过特别选择，以免引起混淆）实际模型的X，Y和Z轴）。UV贴图坐标值被组织到一个网格系统中，其中图像本身出现在网格的0-1区域中，而此图块外部的区域仅向外重复图像。因此，传统上实际上只使用过UV 0-1空间（好在控制表面如何平铺图像的方式之外）。

UDIM基础

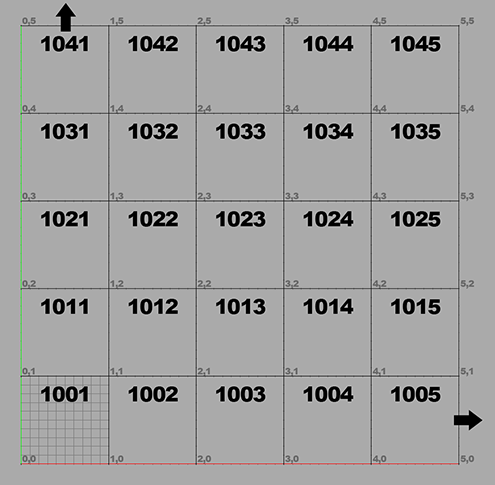

有了UDIM工作流程，每个完整的图块区域0-1、1-2、2-3等，都可以在同一平面内分配有自己的独立图像图。每个图像也可以具有自己的分辨率。UDIM工作流程只是一种注释格式，可以相应地命名图像，因此它们会自动分配给特定的UV磁贴。编号从UV原点开始，沿正方向向外移动十个图块（至1010），然后重复堆叠在一起的行，向上移动9999行。此图展示了整个UDIM瓷砖区域的一小部分，因为它与UV空间有关（上图对应于该图的左下角）。

映射模型

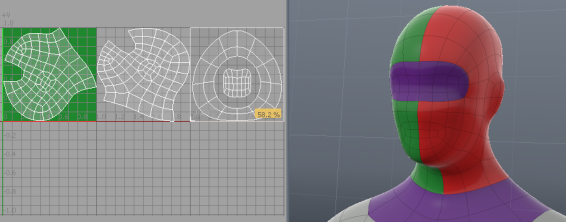

使用UDIM工作流程始于实际几何图形的UV映射。在此阶段，通常基于项目所需的分辨率级别来决定如何划分模型。对于一个普通的角色项目，可以将这些图块分解成一个图块的头部，将身体的正面分解成另一个，然后将其背面分解成另一个。更高的分辨率要求可能还需要将手和脚放在单独的图块上。有关的信息Modo的UV贴图工具，请参见使用UV贴图或者紫外线贴图话题。

对于单个零件，最简单的方法是在UV 0-1磁贴中为给定部分创建和调整初始UV贴图，因为许多工具默认使用此区域设置。根据需要布置地图后，可以使用Transform工具（W键盘快捷方式）。在UV界面布局，最简单的方法是简单地输入整数UV值以偏移到特定位置，例如UDIM 1035的U 4.0和V 3.0，尽管最经济的方法是连续放置图块，但在任何情况下都不会跨越十个图块水平行。

的UDIM指标工具可帮助您将几何图形移动到UDIM磁贴。您可以使用指示器上的箭头来移动选定几何的位置。该工具提供了一系列有用的功能，可在使用UDIM进行UV贴图时提供帮助。

使用UDIM向导创建UDIM

UDIM纹理化需要一组图像用作UV贴图上的图块。您可能已经有这些图像，或者您可能需要从头开始构建它们。对于后者， Modo提供了一个UDIM创建向导，可以自动生成一组空白的彩色图块，以后可以使用这些图块进行自定义Modo的工具或外部编辑器。该向导让您定义关键特征，例如UDIM图像范围，图像分辨率，图像格式和颜色。生成的图块在图像/剪辑列表。

使用UDIM向导

要使用向导创建UDIM组，请使用(new udims)从菜单下的菜单选项Add Clip按钮。您可以通过以下方式做到这一点：

• 将其添加为着色树

• 着色树

以下步骤向您展示了如何在Clips List。

1.

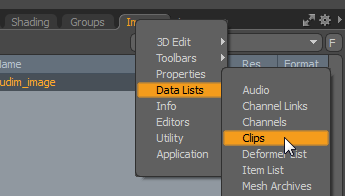

打开剪辑浏览器。默认情况下， Clip Browser被发现在Images标签。或者，单击+视口标签旁边，然后选择Data Lists > Clips。

2.

请点击Add Clip然后选择(new udims)。

这将打开目录浏览器。

3.

浏览到要在其中创建UDIM的目录，然后单击Select Folder。

文件浏览器关闭，并且UDIM Wizard打开。

4.

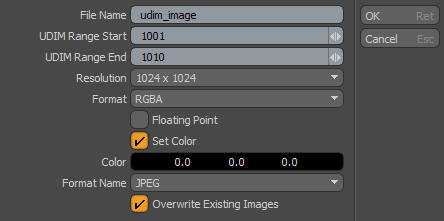

编辑字段中的UDIM Wizard按要求：

UDIM Wizard
File Name	创建的UDIM图像（平铺）的基本文件名。 UDIM图像以以下格式命名： [filename]_[UDIM number].[format extension]
UDIM Range Start	范围中的第一个UDIM瓦片编号。
UDIM Range End	范围中的最后一个UDIM瓦片编号。
Resolution	每个图块的分辨率。
Format	定义图块的颜色格式。从中选择： • Gray -灰度。 • RGB -不透明的RGB彩色图像。 • RGBA -具有Alpha通道以支持透明度的RGB彩色图像。
Floating Point	选择是否对图像使用浮点值。浮点图像（也称为HDRI，高动态范围图像）提供了更大范围的潜在颜色值。默认情况下，此复选框处于关闭状态，并且Modo创建一个整数图像，该图像定义每个通道8位（0到255）的颜色。浮点图像可以使用更多的值，对于光源或详细的位移图很有用。
Set Color	选择图像是否具有基准色或基准透明度。如果Set Color处于关闭状态，新图像完全空白（没有颜色或Alpha像素）。如果Set Color开启时，每个RGBA图像都有一个不透明的alpha（100%因此所有像素都是可见的）和如Color选项。
Color	每个图块的基本颜色。
Format Name	用于图块的图像格式。
Overwrite Existing Images	选中此选项将覆盖目标文件夹中的任何相同名称的图像。

5.

请点击OK生成图像。

片段组已添加到Clip List。

6.

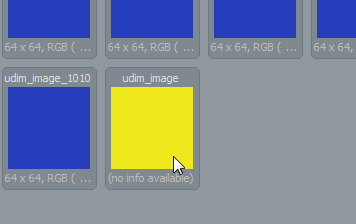

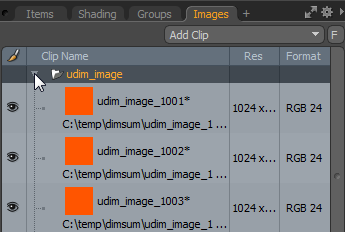

打开剪辑组以检查图块。

注意：  您也可以在Shader Tree使用(new udims)选项。

手动创建UDIM

作为使用UDIM向导的替代方法，可以从外部绘画应用程序（例如Mari）中导入多个UDIM，也可以在其中一个一个地创建多个UDIM。 Modo。这样做如下：

1.

制作一个图像文件夹。

2.

导入或创建图像。

3.

设置UDIM属性。

制作图像文件夹

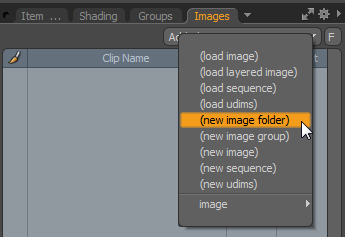

您需要创建一个新文件夹来保存一组UDIM图像。点击Images （要么Clips） 标签。通常，该选项卡与Shader Tree视口。点击Add Clip按钮，然后选择(new image folder)选项。

此操作将在Images视口。

注意：  的Images标签和Clips选项卡显示相同的视口。根据您的设置，您可能只会看到Clips标签。

导入UDIM图像

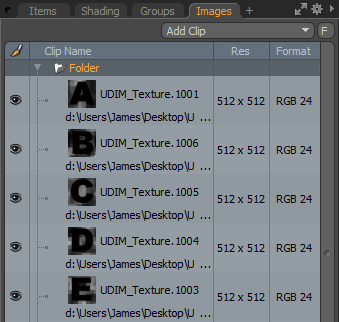

在中选择新文件夹Clips标签，然后使用(load Image)选项从一个位置导入多个图像，或者从多个位置单个导入图像。您也可以将图像拖放到图像组文件夹中。

手动创建UDIM映像

除了导入图像，您还可以使用(new image)创建空白图像的选项。每个图像都需要根据其UDIM磁贴位置手动命名。确保遵守正确的命名约定：

<文件名>。<UDIM值>。<格式扩展名>

例如， hero_wings_diffuse.1012.EXR

小费：  您可以根据需要重命名文件夹。

下一步是为每个位图图像分配适当的UDIM值。

设置UDIM属性

为了将图像用作UDIM，每个文件必须具有其UDIM属性集。这使用UDIM编号方案保留UDIM磁贴的位置。您可以使用文件名中的数字一次在所有图像上设置此属性。

1.

选择文件夹中的所有图像：单击最上面的图像将其选中，然后Shift+click底层的图像。

2.

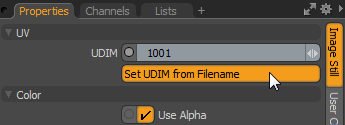

在里面Properties视口，在Image Still子标签，点击Set UDIM from Filename按钮自动分配值。

现在，剪辑文件夹已准备好应用于曲面。

纹理贴图

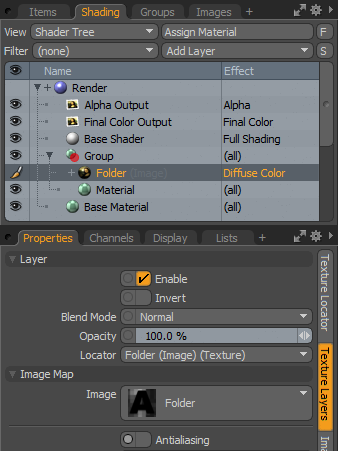

UDIM文件夹中的所有图像都可以分配给Shader Tree作为单层。

1.

在里面Shader Tree， 点击Add layer按钮并选择Image Map > (use clip browser)。

的Clip Browser打开。

2.

选择UDIM文件夹。它显示为单个图标，并带有图像前缀。

注意：  请参考添加图像有关添加和使用纹理贴图的信息的主题，以及着色树有关使用的信息的主题Shader Tree层。

如果您的纹理不可见，则可能有必要检查是否在关联的中指定了正确的UV贴图。 Texture Locator。

注意：  对于较旧的型号，可能需要确保Use Clip UDIM选项已启用。

一旦分配了适当的Effect类型，就可以渲染了。或者，如果这是该过程的开始，则准备进行纹理绘画或烘焙。

\

小费：  分配给Shader Tree使用上述步骤，只能有一层Effect （如Diffuse Color要么Bump）。文件夹中的单个图像不能具有自己的唯一性Effect设置。因此，重要的是要确保将图像安排在各自的文件夹中，并为每个文件夹Effect类型。

在UV贴图上查看UDIM贴图

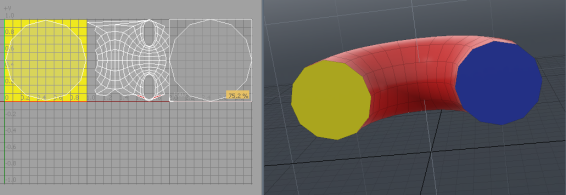

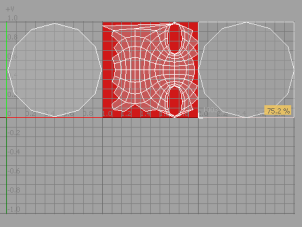

将UDIM添加到Shader Tree，您可以在其中看到UDIM磁贴的位置UV map视口。下图显示了一个简单的网格，该网格已使用三个UDIM瓷砖进行UV映射，每个瓷砖均具有不同的颜色。

小费：  UV视口默认显示0到1的空间。默认情况下，UDIM瓦片编号显示处于启用状态，但是仅当显示的0到1空格以上时才显示。

注意：  下图中的UV视口显示了具有U High Span的3，以覆盖三个UDIM磁贴。可以在UV Viewport Properties通过按下打开的窗口O当在UV Viewport。

1.

点击UVEdit标签以打开UV Map视口。

2.

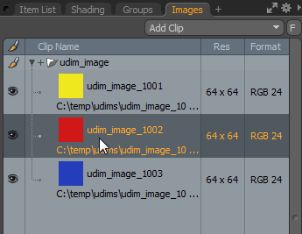

打开Clips List然后单击UDIM图像。

图像显示在UV贴图上。

UDIM烘焙

如果您在UV贴图中使用UDIM放置，则可以将每个图块烘焙到单独的UDIM图像。有关更多详细信息，请参见烘焙到UDIM磁贴。

马里工作流程

Modo当使用外部纹理应用程序（例如Mari）（其中图像映射UDIM命名是自动的）时，其UDIM自动化选项确实很出色。当在复杂的模型上工作时，可能有数百个图像与之关联，这绝对是正确的方法，因为Mari会直接保存图像，然后Modo导入整个图像文件夹，并根据Mari的文件名自动分配UDIM偏移值。

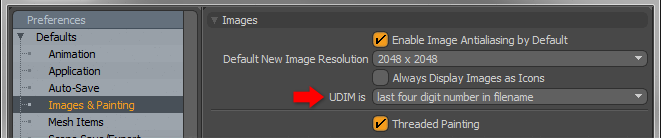

专门与Mari合作时，请确保Preferences UDIM下的选项Defaults > Images and Painting菜单设置为last four digit number in filename。这样可以确保导入时正确读取文件名UDIM。

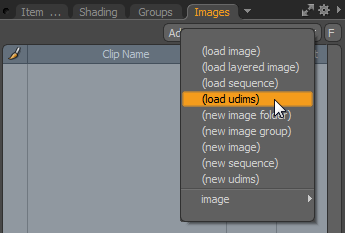

将保存在Mari中的图像的整个文件夹加载到Image Folder在Modo并通过一次操作为每个图像设置UDIM值。在里面Images视口面板中，选择Load UDIMs选项。

这将打开一个特定于操作系统的对话框，您可以在其中导航到UDIM图像的任何文件夹，然后多选所有关联的图像，然后按Open按钮。这会将图像加载到图像组“文件夹”中，并自动为每个图像指定UDIM值。现在可以在Shader Tree像其他纹理层一样
