コンテンツプリセット

手続きContent Presetサブツールは、一連の既製のプロファイルを提供します。これらは、新しいジオメトリの生成に使用できるさまざまな2D曲線スタイルです。のContent Presetツールは、への入力として使用されますTool PipeなどのツールのブリッジツールまたはSweep Effector。これらは、ブラシのようにプロファイルを使用し、曲線または線に沿ってプロファイルを描くことができます。

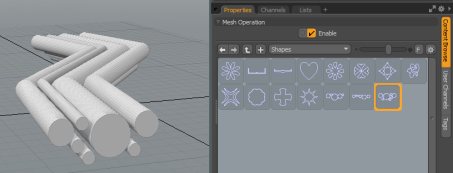

下の画像はContent Preset右側のツール。この例では、 Content Presetツールがに追加されましたSweep Effectorそれはの出力を描画していますペンジェネレーター。一連の円で構成されるプロファイルを使用して、左側にチューブを描画しました。

注意：  広げる必要があるかもしれませんPropertiesパネルをクリックすると、プロファイルの上にツールバーが表示されます。パネルが狭い場合は、ツールバーをクリックして開くことができますBrowser Toolbar。

プロファイルはカテゴリ別に表示されます。たとえば、上のスクリーンショットは、 Shapesカテゴリー。カテゴリを選択するには、プロファイルの上にあるカテゴリのドロップダウンをクリックします。

注意：  プロファイルの詳細については、以下を参照してください。 プリセットブラウザ。

コンテンツプリセットの使用

次の手順は、 Content PresetサブツールとPen Generator上のスクリーンショットに示すチューブメッシュを描画します。

1.

の中にModelレイアウト、クリックProceduralタブ（右上）をクリックし、 Add Itemパネルの下半分の上（ Mesh Operationsリスト）。これにより、 手続き型プリセットブラウザ。

注意：  のProceduralタブには2つありますAdd Itemボタンの下のボタンをクリックしてください。

2.

の右上隅にある小さな円をクリックしますPreset Browser開いたままにします。これにより、繰り返しクリックする必要がなくなりますAdd Item手続き型ツールを追加するボタン。

3.

追加するSweep Effector： 選択するProcedural > Duplicate、ダブルクリックしますSweep Effector。

4.

追加するContent Preset： 選択するProcedural > Tool Pipe > Sub-Tools、ダブルクリックしますContent Preset。あContent Presetに追加されますTool PipeのSweep Effector。

5.

の右上隅にある小さな円をクリックしますPreset Browserそれを閉じます。

6.

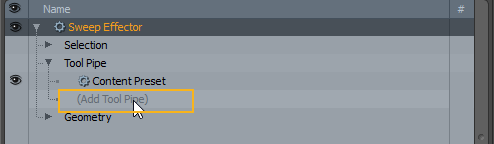

追加するPen Generator： の中にMesh Operationsリスト、展開Tool PipeのためにSweep Effector、クリック(Add Tool Pipe)。

選択するNewそしてダブルクリックPen Generator。これはに追加されますTool PipeのSweep Effector。

7.

これで、現在ポリラインで選択されているプロファイルをスイープするガイドとしてポリラインを追加できます。 Content Preset。拡大するPolyline下Pen Generatorそしてクリック(Add Polyline)。

8.

ポリラインに新しいメッシュを追加します。 Preset Browser、 選択するNew 、ダブルクリックしますMesh。

注意：  新しいジオメトリは元のメッシュ（新しく選択されたラインメッシュではなく）に描画されるため、デフォルトの表示設定を使用している場合はワイヤーフレームに表示されることがあります。

9.

新しいメッシュでポリラインを描くには、 ペンのツールBasicモデリングツールボックスのタブで、 TypeにPolyline （の中にTool Properties）、3Dビューポートに線を描画します。

注意：  で選択されていない限り、スイープ形状は表示されません。 Content Preset。

10.

線に沿ってスイープされるプロファイルを変更できます。を選択Content Presetの中にMesh Operationsアイテムのプロファイルを表示するリストPropertiesパネル（右下）。プロファイルをクリックして選択します。上記の例では、最後のプロファイルShapesカテゴリが使用されました。

ヒント：  変更してみてくださいInvert Polygonsの設定Sweep Effector。場合によっては、これが結果のメッシュを塗りつぶし、ソリッドな外観を作成します。

コンテンツプリセットの回路図

のContent Presetに接続する単一の出力がありますTool Pipe親ツールの。

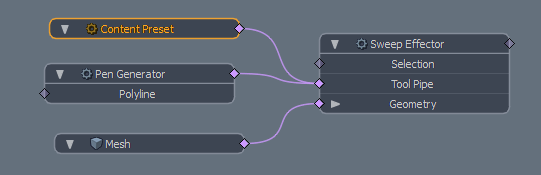

以下の例は、 Content PresetスイープエフェクタがProfileによって生成されるポリラインに沿ってPen Generator。
