MeshFusionアセンブリの操作

説明文

直線セグメントと比較的短い曲げからなる配管を作成します（曲げにオプションのエルボジョイントジオメトリを使用）。用途Pen Extrude ElboPipeカーブを作成するメッシュ操作。パスをポリラインとして作成し、ジオメトリの周りにエルボーを作成できます。その結果、ジオメトリはポリラインの各頂点に自動的に追加されます。

ヒント：  このアセンブリはFusionに適したソースメッシュを考慮して設計されていますが、Fusion以外のモデルを設計する場合にも役立ちます。

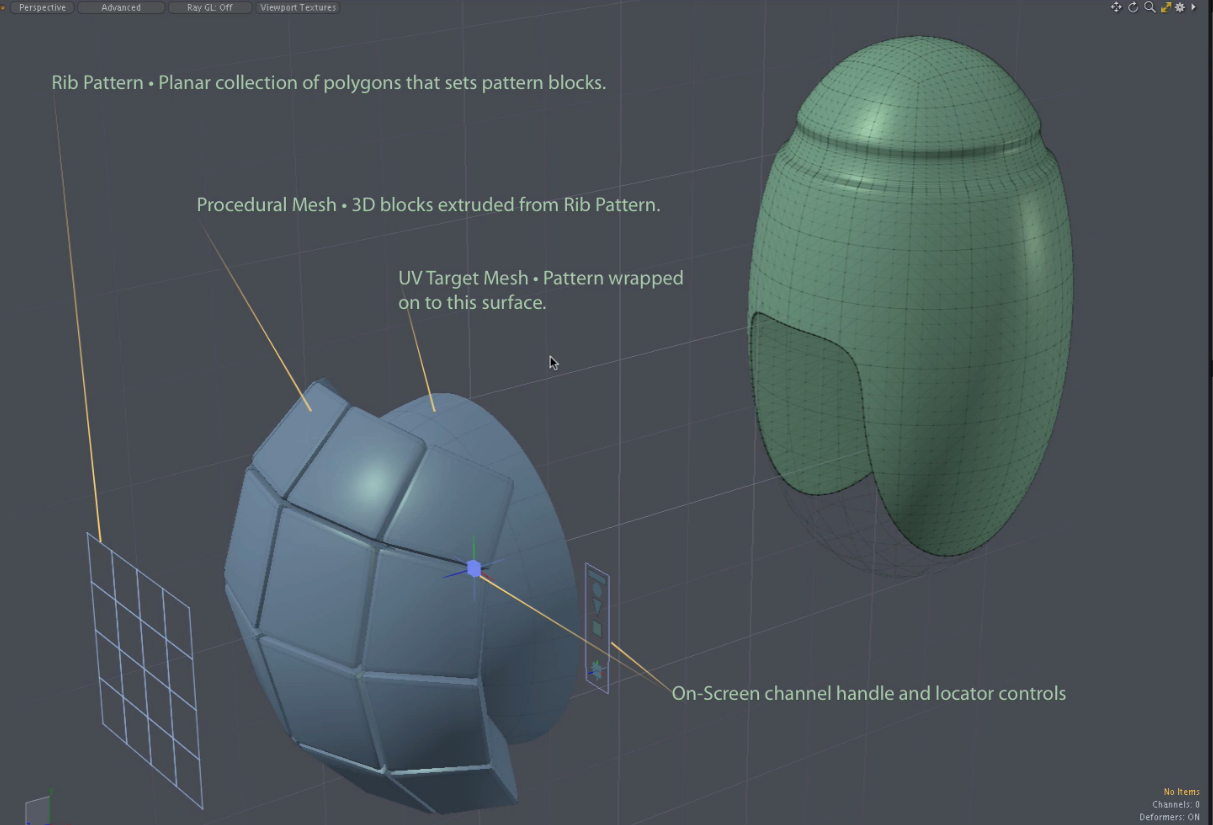

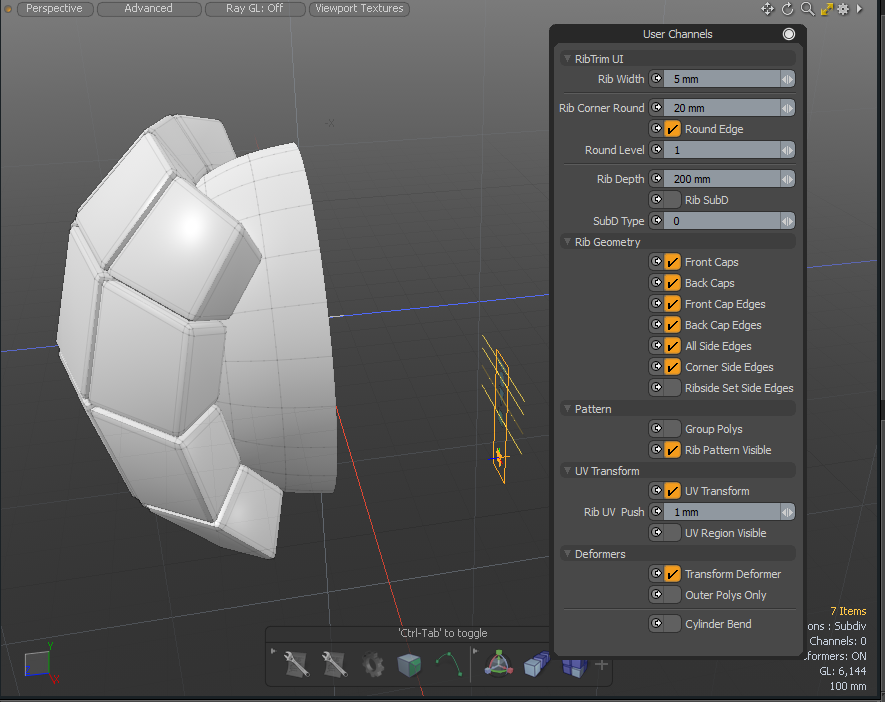

減算フュージョンとして機能する個々のメッシュを組み合わせるトリム 手続き型UV変換のターゲットとして機能する平面。個々のメッシュが平面のUV空間にマッピングされています。飛行機には手続きがありますベンドエフェクターメッシュ操作が適用され、トリムを形状に合わせて、 Fusion Item。

このアセンブリは、 プライマリー。

下の画像をクリックしてアニメーションを表示してください。

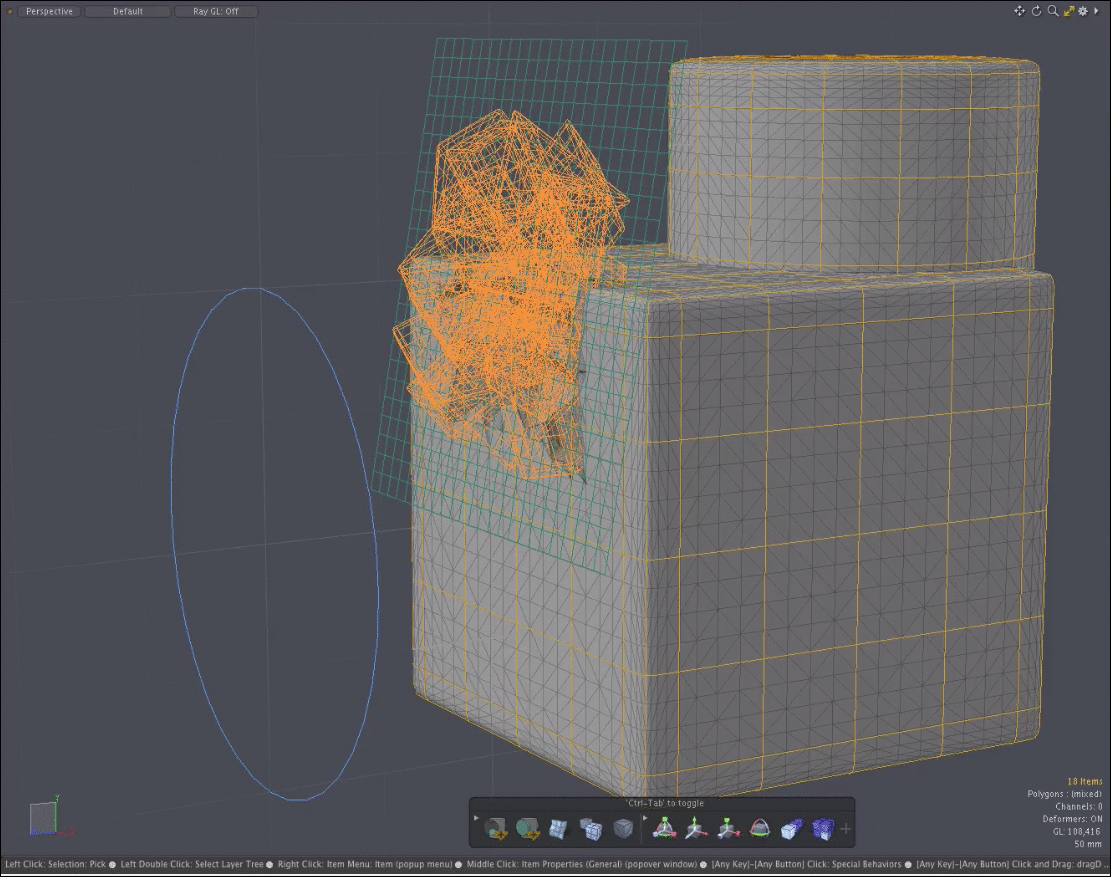

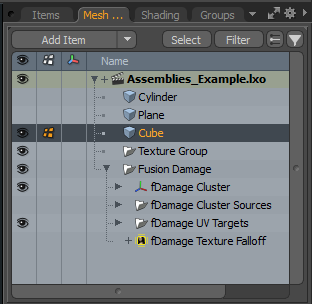

ヒント：  個々のメッシュをDamage ClusterMesh Operationsリストを選択し、変換ツールを適用します。したがって、それらがUV変換ターゲット平面のどこに当たるかに影響します。

平面を選択してくださいItemモードにしてから変換ツールを使用してFusion Item。次に、まずこれらのメッシュを融合トリムに変換します。 Fusion Damage > Damage Clusterの中にItems右側のパネルのタブをクリックし、すべてのメッシュアイテムを選択します。次に、Fusionモデルからトリムするプライマリを選択します。

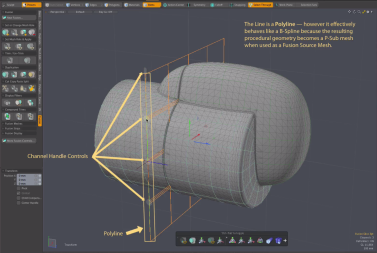

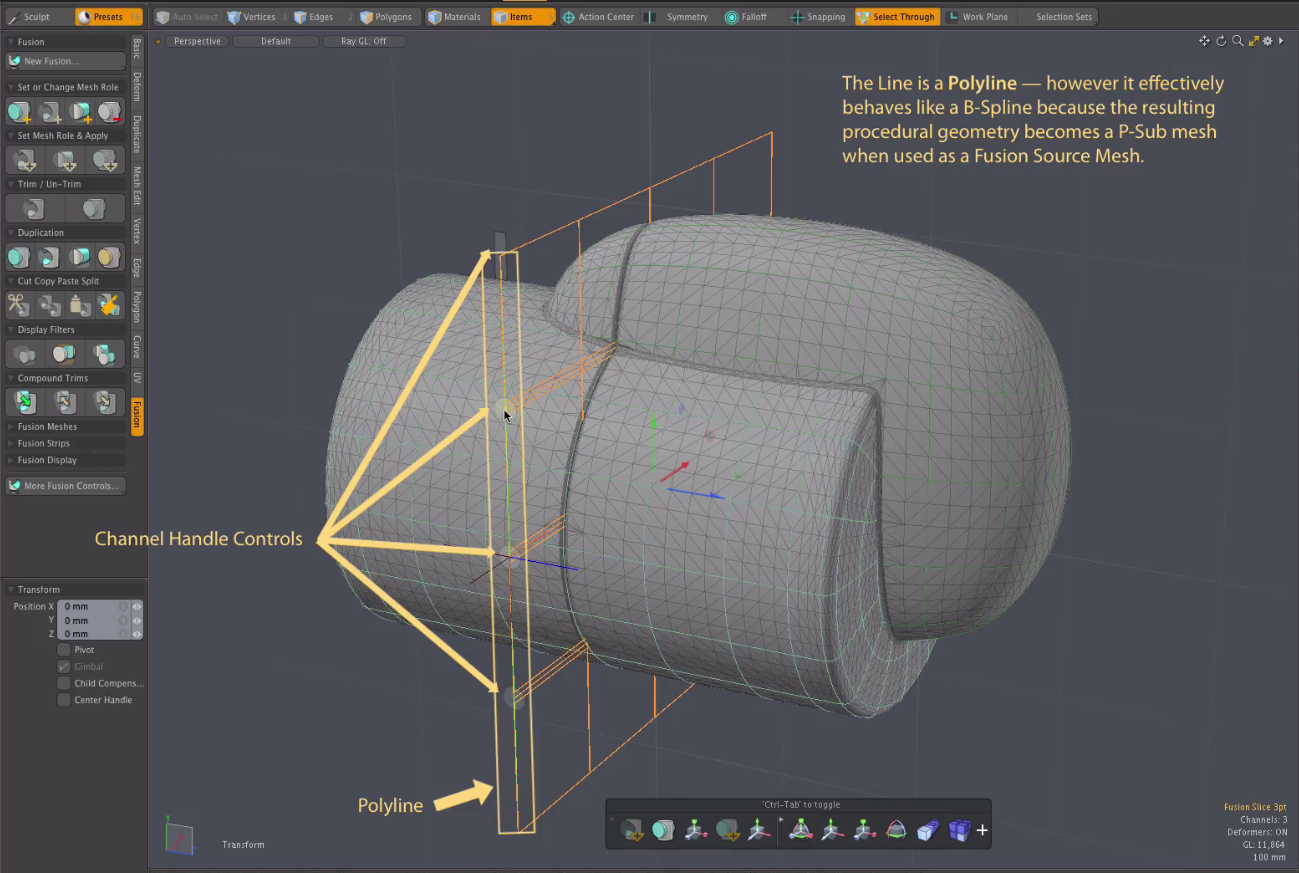

スライスのパスを設定できる3つの制御点を持つ厚みのある平面を作成します。このアセンブリには、アセンブリを変換するために使用されるロケーター、チャネルハンドルコントロール、 B-スプライン、およびスライスに使用されるポリライン。このアセンブリのすべてのコンポーネントは、 Mesh Operationsリスト。

スライスのパスを設定できるようにする7つの制御点を持つ厚みのある平面を作成します。このアセンブリにはロケーターアイテムアセンブリ、チャネルハンドルコントロール、 B-スプライン、およびスライスに使用されるポリライン。このアセンブリのすべてのコンポーネントは、 Mesh Operationsリスト。

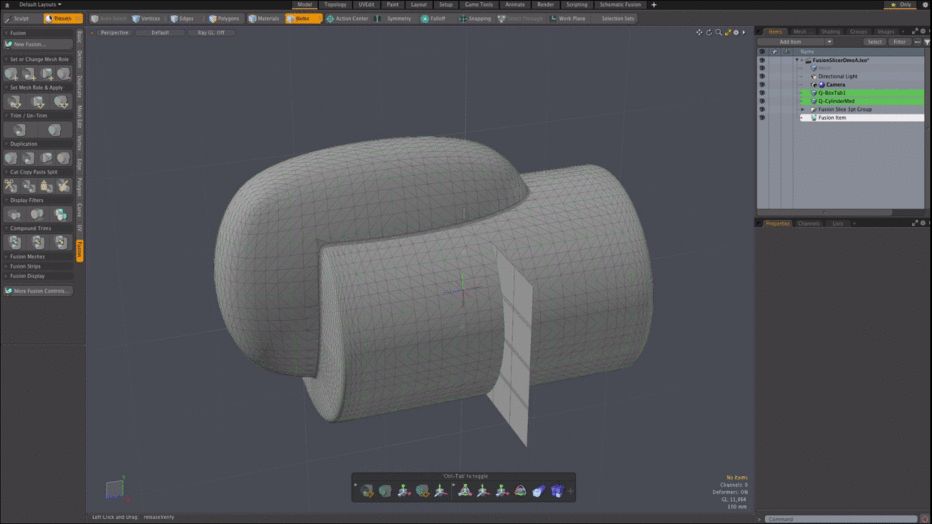

シーンに追加したら、変形ツールを使用して、スライサーをモデル上の適切な位置に移動およびスケーリングします。トリミングするプライマリとスライス平面を選択します。ツールボックスの左側のパネルで、 Set new mesh to Subtractive Trim and apply to selected meshes。ジオメトリがスライスされます。

下の画像をクリックしてアニメーションを表示してください。

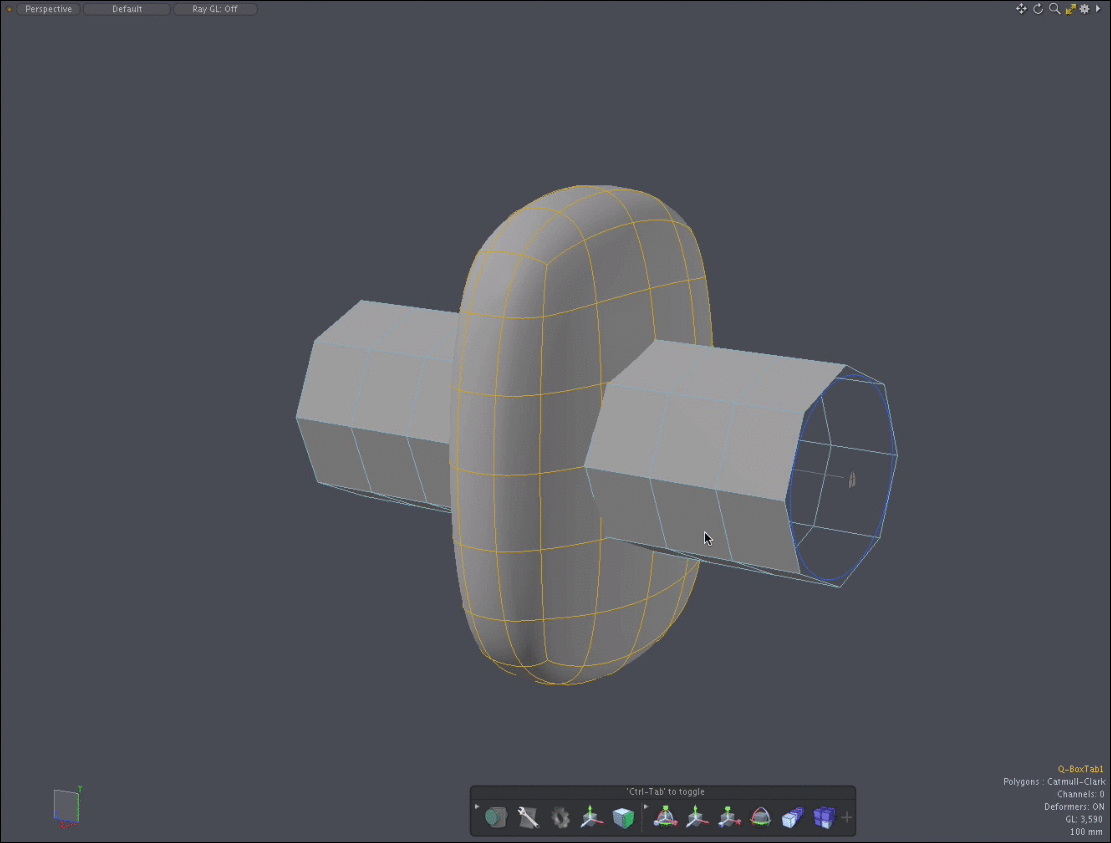

に適用できる手続き型プロファイルを作成しますFusion Itemまたは他のモデル化されたジオメトリ。このアセンブリは、スプラインベースのプロファイルではなく、プロファイルとして使用するメッシュもサポートしています。また、 ModelレイアウトツールボックスFusionサブタブでは、多くのいずれかを使用するようにプロファイルを変更できますFusion Meshes >Qbic Geometry > pFusion Profiles。

追加するProfile Sweepシーンにアセンブリし、それをドラッグアンドドロップしてFusion Itemソースメッシュを作成し、コンテキストメニューから実行するフュージョンのタイプを選択します。例えばFusion: Apply Subtraction。

下の画像をクリックしてアニメーションを表示してください。

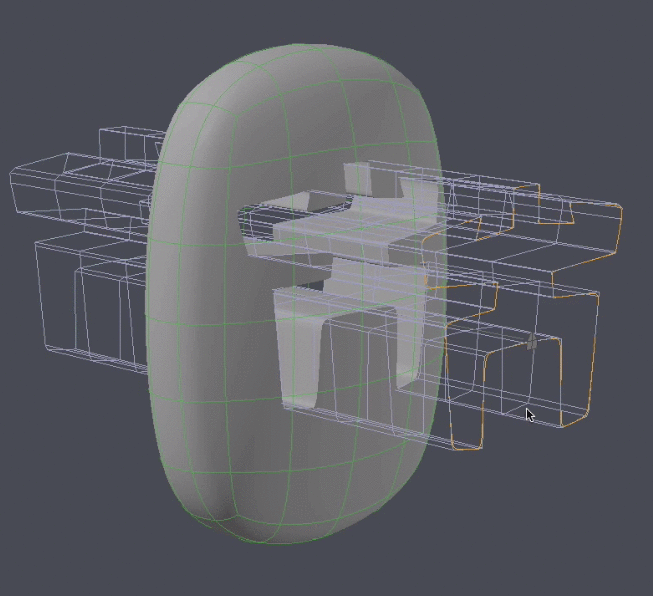

アセンブリプロファイルを変更して別のプロファイルを使用するにはQbic Geometry Preset、ツールボックスを開きますFusion左パネルのサブタブ。次にクリックMeshFusion > Qbic Geometry。案内するpFusion Profiles新しいプロファイルを選択します。次に、ソースアイテム（ポリゴン、アイテム、またはメッシュ）を選択し、 Fusion ItemからMesh Operationsリスト。選択するアセンブリウィジェットを右クリックImport Browser Profileコンテキストメニューから。新しいプロファイルが適用されます。

下の画像をクリックしてアニメーションをご覧ください。
