八角形タイル

Octagonal Tile Texture

のOctagonal Tile textureは、で提供される多くの手続き的に生成されるテクスチャの1つです。 Modo。手続き型テクスチャはレンダリング時に数学的に作成されるため、解像度は固定されていません。細部の視覚的な損失なしに、ほぼ無限に拡大できます。のOctagonal Tileテクスチャは、その2つのゾーンで対処できます。 BackgroundそしてForeground色。テクスチャは、設定に基づいて1つのゾーンから別のゾーンに変調します。各ゾーンには、 ValueまたはColorそしてAlpha。適用されるゾーンは、 レイヤー効果テクスチャが適用される場所。たとえば、テクスチャをDisplacement、その後Modoを使用しますValue設定ですが、テクスチャ効果をDiffuse Color 、 Modoを使用しますColorそしてAlphaの設定BackgroundそしてForeground。このテクスチャは、さまざまなグラウト、タイルエッジ、およびタイルの高さを持つ八角形のタイルパターンを提供します。

注意：  シェーダーツリーアイテムレイヤーの追加と操作の詳細については、 シェーダーツリートピック。

警告：  このテクスチャの性質により、デフォルトはSolidプロジェクションメソッドは結果を生成しません。適用されると、関連付けられた投影を変更する必要がありますテクスチャロケータ別のタイプに。テクスチャロケータを選択するには、 +シェーダーツリーでレイヤーの名前の前にあるアイコンをクリックし、表示されたレイヤーをクリックします。の中にプロパティパネル変更Projection TypeにUVマップ （推奨）または幾何学的投影を選択します（など）。 Planar、 Cylindrical 、またはSpherical）、それに応じてテクスチャのサイズを変更します。

レイヤーのプロパティ

>

Enable

レイヤーの効果のオンとオフを切り替えます。これは、 シェーダーツリー。無効にすると、レイヤーはシーンのシェーディングに影響を与えません。しかしながら、 Modo無効なレイヤーをシーンとともに保存し、レイヤー全体で永続化しますModoセッション。

Invert

レイヤーの色（RGB値）を反転して、ネガティブな効果を生み出します。

Blend Mode

同じエフェクトタイプの異なるレイヤー間のブレンドに影響します。これにより、さまざまな効果のために複数のレイヤーを積み重ねることができます。

ブレンドの詳細については、 レイヤーブレンドモード。

Opacity

現在のレイヤーの透明度を変更します。このレイヤーの下にレイヤーがある場合、 Shader Tree、この値を小さくすると、下位層が次第に明らかになります。値を小さくすると、常にレイヤーの効果が薄暗くなります。

Locator

の関連付けを設定しますテクスチャロケータ。ほとんどのテクスチャレイヤーにはTexture LocatorそれModoで自動的に作成されますItem List。これは、テクスチャのマッピングを定義します（方法Modoテクスチャを表面に適用します。別のロケーターを指定できますが、これは通常必要ありません。複数のテクスチャアイテムで単一のロケータを共有する必要がある場合があります。

Projection Type

テクスチャ/マテリアルを3Dサーフェスに適用する方法を定義します。種類によって効果は大きく異なります。それぞれのガイドについてProjection Type見る投影タイプのサンプル。

Projection Axis

テクスチャ/マテリアルはこの軸に沿って投影されます。これはPlanar、 Cylindrical 、 Spherical 、 Cubic 、 Box 、そして、 Light Probe投影タイプ。

Octタイルプロパティ

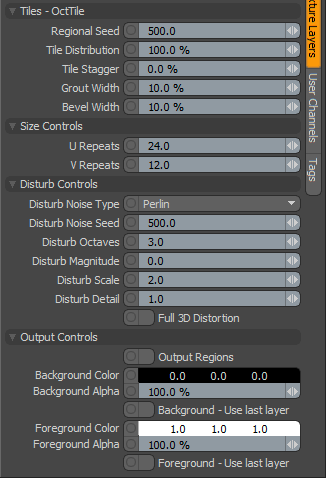

Emodo Octagonal Tile Properties

Tiles - Oct Tiles

Regional Seed

初期番号を指定しますModo手続き値を生成するときに使用します。違うSeed値はさまざまなランダムバリエーションを生成し、テクスチャ結果の変更に役立ちます。ただし、同じを使用する必要がありますSeedアイテムに同じバリエーションを保持する場合の値。

Tile Distribution

タイルで覆われている表面の割合を決定します。

Tile Stagger

テクスチャ内でタイルの行がどの程度ずれているかを決定します。低い値を設定すると、タイルは垂直に整列します。値を大きくすると、タイルの行がより千鳥状になります。

Grout Width

タイル間のグラウトの量を決定します。

Bevel Width

タイルのベベルの幅を決定します。

Size Controls

U Repeats

でパターンが繰り返される回数を決定しますU方向（水平）。

V Repeats

でパターンが繰り返される回数を決定しますV方向（垂直）。

Disturb Controls - 生成されたテクスチャの外観を変更します。ノイズレイヤーは、 Disturb Magnitude。

Disturb Noise Type

テクスチャの歪みの外観を指定し、いくつかのノイズ関数タイプを提供します。

• Perlin

• Enhanced Perlin

• Gradient

• Value

• Gradient Value

• Impulse

• Lattice

• Bubble

Disturb Octaves

ノイズのレイヤー数を指定しますModoテクスチャを歪めるときに使用します。これは事実上、より詳細になり、 Patch Levels設定。

Disturb Magnitude

ベーステクスチャのディストーションエフェクトの強さを指定します。

Disturb Scale

ベーステクスチャのディストーションエフェクトのサイズ（スケール）を指定します。

Disturb Detail

そのステップサイズを指定しますModoノイズの反復ごとにを使用して、テクスチャを乱します。

Full 3D Distortion

完全な3D歪みをオンにすると、より良い結果が得られますが、完全な3D歪みのレンダリングには時間がかかります。

Output Controls

Lower Clip

のクリップレベルを指定しますBackground Color/Value定義された設定を超えて値を切り捨てます。と組み合わせてUpper Clip値の場合、このオプションを適用して、テクスチャの値の範囲を拡大または縮小できます。

Upper Clip

のクリップレベルを指定しますForeground Color/Value定義された設定を超えて値を切り捨てます。と組み合わせてLower Clip値の場合、このオプションを適用して、テクスチャの値の範囲を拡大または縮小できます。

Bias

テクスチャが前景色と背景色のどちらを優先するかを決定します。この値を大きくすると、テクスチャは前景色を優先します。値を小さくすると、背景色が優先されます。

Gain

テクスチャの減衰効果を決定します。これは、2つのカラー値間のグラデーションランプの減衰に影響を与えるガンマコントロールに似ています。の設定Gainに100%鋭い減衰効果を作成します。値を0%値（または色の中間点）の周囲にプラトーを作成し、どちらかの極端な勾配で急激に減衰します。

Output Regions

有効にすると、タイルの輪郭ではなく、領域ごとにランダムなグレーシェードを出力します。これにより、手続き的に作成されたテクスチャにランダムな多様性が追加されます。を使用して、変動量をさらに制御できます。 地域HSVプロセス層。

Background Color/Value

を指定しますColor （またはValue）テクスチャの背景領域のForeground Color/Value。

Background Alpha

を指定しますAlphaの透明性Background Color。

Background - Use Last Layer

有効にすると、 Background Color下のレイヤーのシェーディング結果を明らかにするために完全に透明な領域。

Foreground Color/Value

を指定しますColor （またはValue）テクスチャの前景領域のBackground Color/Value。

Foreground Alpha

を指定しますAlphaの透明性Foreground Color。

Foreground - Use Last Layer

有効にすると、 Foreground Color下のレイヤーのシェーディング結果を明らかにするために完全に透明な領域。
