스위프 이펙터

절차 적 Sweep Effector 다음과 같은 도구로 생성 된 곡선 또는 선을 따라 형상을 그립니다. 펜 생성기 또는 경로 생성기. 아래 이미지는 스윕 이펙터가 Pen Generator. (이 경우 소스 지오메트리는 콘텐츠 사전 설정.)

노트 :  절차가 아닌 버전 Sweep Effector 와 같은 도구에 필수적입니다 방사형 스윕 과 커브 돌출. 절차 적 Sweep Effector 에서 이러한 도구를 에뮬레이션 할 수 있습니다 메시 작업리스트.

스윕 이펙터 사용

다음을 사용하여 단계별 자습서를 볼 수 있습니다. Sweep Effector 에 대한 주제에서 콘텐츠 사전 설정 과 펜 생성기.

스위프 이펙터 절차

스위프 이펙터에는 다음과 같은 입력이 있습니다.

• Selection -스윕에 사용할 소스 형상의 일부를 선택할 수 있습니다. 선택하지 않으면 전체 소스 형상이 사용됩니다.

• Tool Pipe -하나 이상의 하위 도구를 입력으로 추가 할 수 있습니다. Sweep Effector. 딸깍 하는 소리 (Add Tool Pipe) 호환되는 하위 도구 목록을 절차 사전 설정 브라우저.

• Geometry -공구의 영향을받는 형상이 나열됩니다. 메쉬가 도구의 도구 아래에 있으면 자동으로 연결됩니다 Mesh Operations 명부. 클릭하여 추가 메시를 연결할 수 있습니다 (Add Geometry) 열다 사전 설정 브라우저. 여기에서 기존 메시를 선택하거나 비어있는 새 메시를 추가 할 수 있습니다.

팁:  모델링 워크 플로우를 개선하려면 절차 적 모델링을 사용하십시오. Delete 조작. 자세한 내용은 편집 명령-삭제 / 제거. 당신은 또한 사용할 수 있습니다 Select by Previous Operation 메시 조작. 자세한 내용은 절차 적 선택

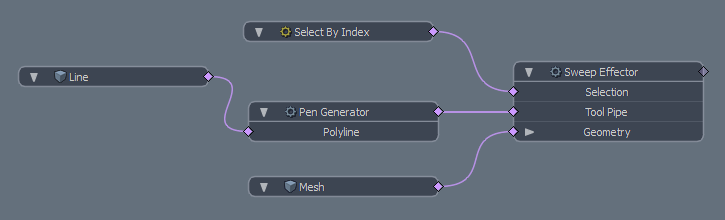

스위프 이펙터 회로도

아래 이미지는 메쉬에서 선택된 부분이 Pen Generator.

노트 :  전체 메쉬를 스윕하려면 Selection 입력이 비어 있습니다.
