曲线粒子发生器

的Curve Particle Generator工具是一个点源，可沿曲线的长度放置粒子。

由威廉·沃恩（William Vaughan）提供

的Curve Particle Generator具有用于描述粒子路径的源曲线的输入。您可以在网格中绘制曲线，然后将网格分配给Source Curve属性。如果源网格中有多条曲线，则可以使用Curve Index。

该工具本身不显示其创建的点，以查看您必须使用的结果复制器要么卷数。要使用复制器，请将“曲线粒子生成器”分配给Point Source设置。对于卷，请使用Particle Source设置。

定向粒子

当沿着曲线定向粒子时， Up Vector设置，与Forward Axis，提供了一种设置所需位置的灵活方法。让我们使用一个简单的网格来展示这些设置如何工作：

网格具有彩色部分，以显示其与世界空间的关系。红色部分指向正X轴，绿色指向Y轴正，蓝色指向Z轴。这是复制器的源网格（原型）。

使用前轴控件

的Forward Axis确定粒子沿曲线面对的方向。在下面的第一张图片中， Forward Axis设定为Z。观察蓝色部分如何沿曲线指向前方。这是因为蓝色部分指向原型网格中的Z轴。右图显示Forward Axis调成Y。这次，绿色部分引领了潮流，因为绿色部分在源网格中指向Y轴。

Forward Axis是Z。	Forward Axis是Y。

使用向量控制

向上矢量控制粒子的二次旋转。它描述了沿曲线放置时粒子顶部指向的方向。例如，如果Up Vector指向Y轴，则每个粒子的顶部都将尝试指向上方，如下所示。向上矢量由从原型延伸的蓝线指示。在所有情况下Forward Axis设定为Z。

向上矢量指向与绿色顶部相同的方向。粒子也指向上方。	向上矢量沿正Z轴指向。现在，粒子的顶部指向相同的方向。	向上矢量沿正X轴指向。

建立正确的方向取决于几个变量，但是在大多数情况下，将Up Vector调整为指向曲线平面是个好主意。然后，您可以旋转原型并更改Forward Axis查找所需的粒子位置。

注意：  最终位置会受到附加旋转的影响Forward Axis， Particle Rotation和Rotation Shift。

在下面的图像中，原型处于非活动状态，可以看到其朝向图像中心的线框。Up Vector是（0，1，0），它垂直指向接地平面，而Forward Axis设定为Z。也， Align to Curve关闭以使粒子保持原型的方向。或者，您可以通过在多边形，边线或顶点模式下旋转原型来调整方向。

警告：  旋转源网格时，必须处于多边形，边线或顶点模式，旋转才能传递到粒子。这是因为复制器会忽略其原型中的项目级别旋转，位置和比例值。

使用粒子比例和粒子旋转

曲线粒子生成器使用渐变编辑器确定颗粒大小和沿曲线旋转的变化。渐变可以显示为灰度颜色条（其中白色代表最大值）或曲线。

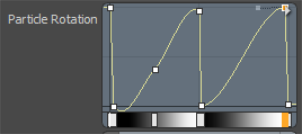

下图显示了一个示例Particle Rotation。该线的锯齿形表示连续的粒子逐渐旋转，直到达到最大值（360^Ø）到达，旋转然后重置为0 ^Ø。这将显示为沿曲线旋转的平滑逐渐增加，即360度旋转^Ø等于旋转0 ^Ø。

注意：  “粒子旋转”设置用于实现链中的旋转，如本主题顶部所示。

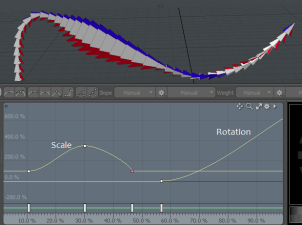

下图显示了完整的渐变编辑器中所描绘的旋转和比例变化。每条曲线均标有属性名称。结果显示在图像的顶部。

这些属性已分配给渐变通道。无法对渐变进行动画处理，这就是为什么该属性旁边没有通道动画按钮的原因。但是，有Scale Shift和Rotation Shift设置，可以抵消渐变并可以设置动画。

使用曲线粒子生成器

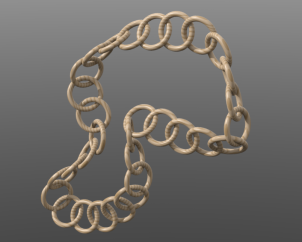

以下步骤显示了如何使用“曲线粒子生成器”创建上面显示的木制链图像。

注意：  如果您已经有要复制的源网格，并且在单独的网格层中有一条曲线，请跳至步骤4。

1.

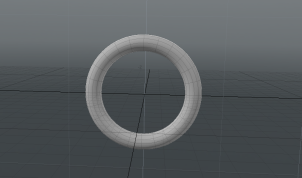

首先让我们绘制源网格，在这种情况下，我们使用圆环面用于创建用作链中链接的环的图元。在左侧面板上， Basic标签，点击Torus并调整其大小以使其类似于以下内容。戒指的位置不会影响结果。

2.

在右侧面板上，打开Items标签，点击Add Item。

3.

在里面程序预设浏览器，展开Items在左列上，然后双击Mesh。

新的网格层将添加到Items列表，将用于保存曲线。

4.

在左侧面板上，打开Curve标签，点击添加曲线，并启用Closed属性。

小费：  您也可以通过右键单击曲线的第一个控制点来关闭曲线。

5.

在3D视口中单击几次以绘制曲线路径。按下Spacebar放下工具。

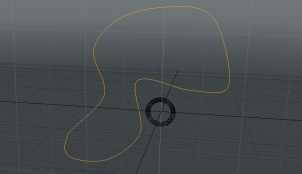

下图显示了用于木链的曲线（在背景中可以看到环的非活动网格）。

6.

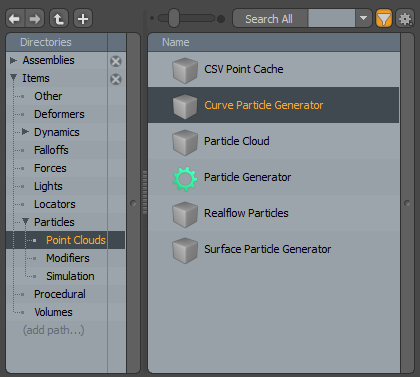

将曲线粒子生成器添加到Item List：点击Add Item然后选择Particles > Point Clouds。连按两下Curve Particle Generator。

7.

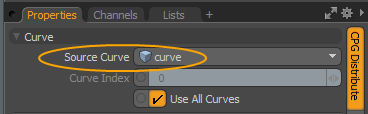

要将源网格（环）分配给生成器，请在右侧面板上，确保将Curve Particle Generator属性Source Curve设置为包含曲线的网格。

8.

要查看粒子，请添加一个Replicator：点击Add Item然后选择Items > Particles。连按两下Replicator。

9.

在里面Replicator标签中Properties标签，设置Prototype到包含环的网格。组Point Source至Curve Particle Generator。

下图显示了3D视口和渲染的输出（隐藏了源环形图层）。

小费：  要预览粒子而不渲染，请设置Ray GL至Full要么Fast在3D视口中。要隐藏原始的Toroid项目，请在Items清单。

10.

为了使链看起来像本主题顶部的链，请对“ Curve Particle Generator”的设置进行如下调整：

• 在里面CPG Distribute标签，增加Point Count至32。

• 在里面CPG Control标签，设置Forward Axis至X。

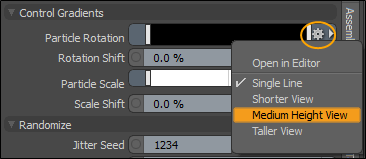

• 要使链接看起来是相互链接的，请调整Particle Rotation： 打开CPG Control标签，点击右侧的齿轮图标Particle Rotation栏并选择Medium Height View。这样可以更轻松地编辑旋转梯度。

右键单击右下角的键（小方块），然后输入500在里面Value字段以创建线性增加。通过在曲线上单击鼠标中键，在曲线上添加其他关键点，然后重新定位关键点以创建类似于下面的锯齿形图案。右键单击顶部键以设置Value至500看到结果预览视口。这样可以充分增加沿路径的旋转，以使链接看起来相互链接。

11.

最后，添加木材纹理：单击Shading选项卡以打开“着色器树”。请点击Add Layer然后选择Textures > Wood。确保Wood层在上方Base Material。

12.

按F8打开渲染预览。

曲线粒子生成器属性

编辑以下属性以自定义“曲线粒子生成器”的行为。

CPG分配标签

曲线
Source Curve	设置曲线以用作粒子的路径。
Curve Index	从源网格中选择要使用的曲线的索引。索引从0开始计数。
Use All Curves	启用后，将使用源网格中的所有曲线。此优先Curve Index。
Point Mode	允许您选择粒子分布模式： Point Count -设置沿曲线放置的粒子数。这是默认设置。启用后，设置Point Count值。 Spacing Distance -设置粒子之间的距离。然后根据该距离确定粒子的数量。起点和终点都得到维护。启用后，设置Point Spacing值。 Exact Distance -设置粒子之间的精确距离。启用后，设置Point Spacing值。当最后一点离开曲线边缘时，该点消失。
Point Count	指定沿每条曲线放置的粒子数。在以下情况下启用Mode设定为Point Count。
Point Spacing	指定每个粒子之间的距离。在以下情况下启用Mode设定为Spacing Distance和Exact Distance。
End Behavior	设置曲线末端的粒子的行为。提供以下选项： • Cluster-粒子停止在曲线的末端。 • Wrap -从曲线的末端到起点包裹粒子。 • Project -超出曲线末端的粒子将放置在超出末端的直线上。 • Remove -去除超过曲线末端的粒子。
Offset Percentage	设置沿曲线向上推动粒子的量。在0 %，粒子不动。在100 %粒子被推动了整个曲线距离。 如果Wrap如果未选中，则粒子将在曲线的末端聚集。如果选中此选项，粒子将回绕并且不会发生任何聚束。
Start Percentage	设置沿曲线长度放置第一个粒子的数量。
End Percentage	设置沿曲线长度放置最后一个粒子的数量。
Particles IDs

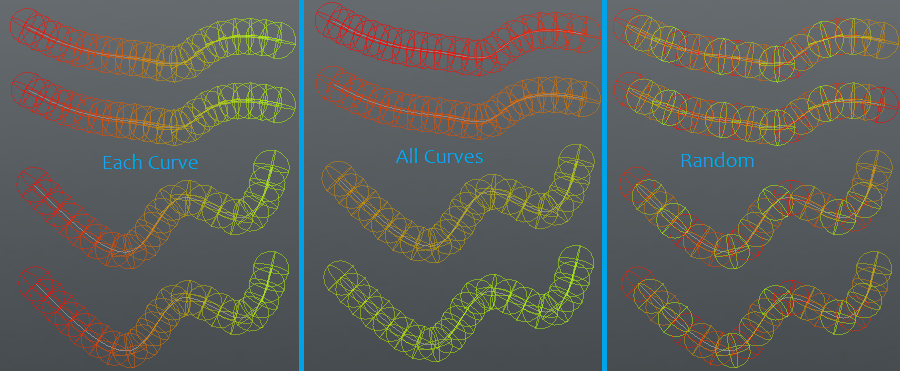

Particles ID Mode	选择粒子ID模式： • Span Each Curve -每条曲线的粒子ID范围为0-1。 • Span All Curves -沿着所有曲线，粒子ID的范围为0-1，为每个曲线分配0-1范围的一部分。 • Random -粒子ID是随机分配的。

CPG控制标签

Name	指定曲线粒子生成器的名称。
Alignment

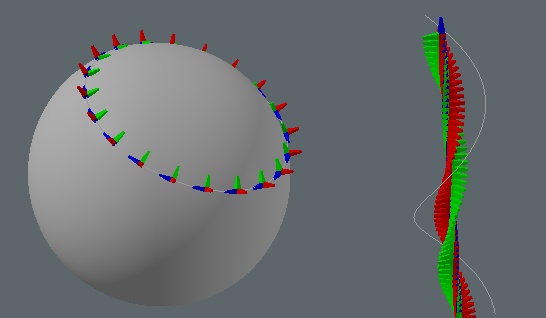

对齐方式	指定要使用的对齐方式的类型： • Automatic -使用粒子的向上矢量，粒子自动与曲线对齐。 • Curve Direction -粒子与场景中的指定曲线对齐。在对齐方式选项。粒子指向所选曲线。移动该曲线，粒子随之移动。 • Mesh Normal -粒子与场景中的选定对象对齐。在中定义对象对齐方式选项。粒子的向上向量与该对象的表面法线对齐。 • Mesh Direction -粒子与场景中的指定网格对齐。在中定义网格项对齐方式选项。粒子指向选定的网格。移动该网格项目，然后跟随粒子。 • None -使用前进轴确定粒子的方向。
对齐网格	选择用于向上矢量对齐的项目。
对齐索引	指定索引值。何时启用Curve Direction对齐方式已启用。
Forward Axis	选择沿曲线方向面向前的源网格轴。
Reverse Axis	根据方向反转粒子的方向Forward Axis指定。
Up Vector X, Y, Z	定义用于确定粒子旋转的曲线矢量的朝外方向。通常，这应该是穿过曲线平面的矢量。

Control Gradients
Particle Rotation	设置粒子沿曲线旋转的变化（通过Forward Axis），通过调整Rotation Gradient渠道。水平轴代表曲线的全长。的Particle Rotation可以使用五个界面选项之一进行设置。单击左侧的小三角形以选择五个界面选项之一： • Open in Editor -打开渐变编辑器。 • Single Line -显示使用灰度渐变表示旋转量的线视图。黑色表示0％，白色表示100％。您可以通过在行上单击鼠标中键来添加控制点。要设置控制点的值，请双击控制点以打开Set Key Value对话框，然后编辑Value设置。 • Shorter View -显示渐变的小图表示。您可以拖动控制点并添加新的控制点，就像在渐变编辑器。 • Medium Height View -显示与Shorter View但具有更大的垂直空间。 • Taller View -显示最高的图形视图。
Rotation Shift	指定沿曲线路径的量以移动旋转效果。梯度从曲线的起点偏移了该量，尽管它从曲线的末端回绕。
Particle Scale	调整曲线，设置沿着曲线的粒子比例Scale Gradient渠道。的Particle Scale使用与Particle Rotation。单击左侧的白色小三角形以显示选项。
Scale Shift	沿曲线设置量以移动比例梯度的效果。梯度从曲线的起点偏移了该量，尽管它从曲线的末端回绕。 注意：  这俩Rotation Shift和Scale Shift支持动画。

Align to Curve	启用后，调整源网格的方向，使其在放置点与曲线对齐。取消选中此复选框以保持原始方向。
Randomize
Jitter Seed	启用后，生成由Position Jitter。尝试改变此值以产生替代的随机结果。
Radial Position Jitter	设置每个粒子位置的随机变化程度。使用此方法可以创建不均匀的粒子分布。
线性位置抖动	设置粒子沿曲线的位置。
旋转抖动	使粒子沿着曲线的旋转随机化。
标度抖动	沿曲线随机化粒子的比例。

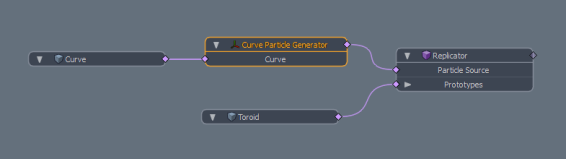

曲线粒子生成器示意图

逻辑示意图节点对包含曲线的网格只有一个输入。您可以将输出连接到复制器或体积，以使用原型网格物体绘制粒子。
