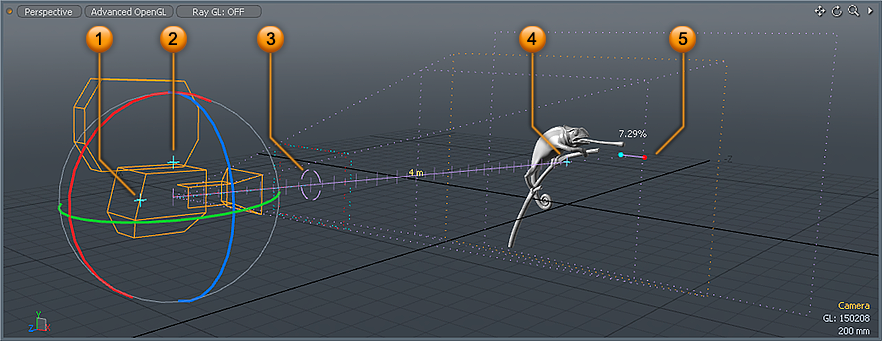

カメラアイテムを移動

ターゲット距離を中心に回転

カメラの中心を中心に回転

Z軸を中心に回転

前進/後退のみ

焦点距離を調整する

前進/後退のみ

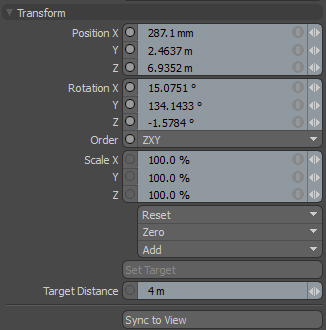

カメラアイテムをXYZ空間に数値で配置できるようにするアイテム変換。デフォルトでは、 Position変換は、アイテムの中心位置から始まります。

カメラアイテムの回転を数値で設定できるアイテムトランスフォーム。デフォルトでは、 Rotation変換は、アイテムの中心位置から始まります。

回転がカメラアイテムに適用される順序を設定できます。回転が適用される順序を変更すると、ジンバルロックを削減または排除できる場合があります。

3Dビューポートのアイコンのサイズを決定するアイテム変換。それ以外の場合、スケールは最終的なレンダリングイメージには影響しません。

選択した変換値を（0,0,0）にリセットし、アイテムをデフォルトの状態に戻します。

カメラアイテムのCenterカメラアイテム自体の位置を変更せずに、ワールド空間の中心（0,0,0）に配置します。

Transform Items変換値を格納し、位置、回転、スケールを制御するアイテムに関連付けられたチャネルグループです。デフォルトでは、新しいアイテムには変換アイテムが関連付けられていません（ただし、ここでは、 Propertiesパネル）。必要な変換のみが必要に応じて追加され、シーンのオーバーヘッドが削減されるため、これは最適化として役立ちます。

追加するにはいくつかの方法がありますTransform Items。1つは、さまざまな変換ツールの1つを使用して（または、値の入力フィールドを編集して）ターゲット項目を単純に変換する方法です。このアクションにより、特定の変換アイテムが自動的にChannelsビューポートリスト。のAddこの関数を使用して、選択した変換のセットをChannelsデフォルトの0,0,0値を維持しながらリストします（必要な手順Referencing;チャネルを上書きするには、最初に存在する必要があります）。

このオプションを使用すると、シーン内の特定のアイテムをターゲットにして、アイテムの回転を自動化し、継続的にターゲットアイテムを指すようにすることができます。使用するSet Target：

ただし、ターゲットレイヤー内のジオメトリの場所に関係なく、カメラはアイテムの中心位置を直接見ることに注意してください。アクティブになると、追加のオプションが表示されます。

• Remove Target -2つのアイテム間のターゲットリンクを削除します。

• Enable -このオプションをオフに切り替えると、アイテム間のリンクを保持したまま、ターゲティング機能が一時的に無効になります。

• Set Focus Distance -このオプションは、カメラアイテムを他のアイテムにターゲティングする場合のDOFの焦点距離を設定します。

• Roll -アイテムの回転角度をターゲットからオフセットする機能を提供します。

• Time Offset -カメラ追跡がアイテム移動の前または後に続く時間を秒単位で指定します。カメラの動きはアイテムの動きによって決まりますが、 Time Offset正の値の場合、カメラは指定された秒数だけ先に進み、アイテムの動きを効果的に予測します。

もしTime Offset負の値の場合、カメラは指定された秒数だけ遅れます。

この値は、カメラが周回する点を定義します。新しいプロジェクトを開始すると、カメラはZで4Mに戻り、 Target Distance 4Mです。それが0の周りを周回する理由です。

この値は、3Dビューポートを拡大すると自動的にリセットされます。Modoカメラから光線を発射し、光線が交差する最初のサーフェスに基づいてターゲット距離を自動的に設定します。

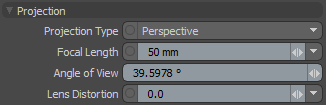

Modo従来の遠近法カメラ、正射投影カメラ、全天球カメラをレンダリングできます。このコントロールでは、目的のカメラタイプを選択できます。

• Perspectiveカメラは遠近で要素のスケールが減少するように見える遠近の歪みを示します。この伝統的なパースビューは、レンダリング時にほとんどのアーティストが期待するものです。実世界のカメラがキャプチャするものに似ています。

Perspectiveカメラは、ビジュアルFX、製品、建築の視覚化、そしてアーティストが現実を模倣しようとしているところに最もよく見られます。

• Orthographicすべての光線がカメラから平行線で発射されるため、カメラは遠近歪みを示しません。

Orthographicレンダリングは、ニュース/情報グラフィックスおよび建築計画のレンダリングで非常に役立ちます。

• Sphericalカメラはシーンの360度ビュー全体をキャプチャします。

Sphericalカメラは、後で適用できる画像のキャプチャに役立ちます。 画像ベースの照明反射マップなど。

• Cylindricalプロジェクションは、チューブの視点から360ビュー全体をキャプチャし、プロジェクションの極性領域を削除します。

• CylindricalそしてSpherical VR投影タイプは、仮想現実などのアプリケーションを対象としています。前のタイプとは異なり、フリップされず、カメラのビュー方向の中央に配置されます。

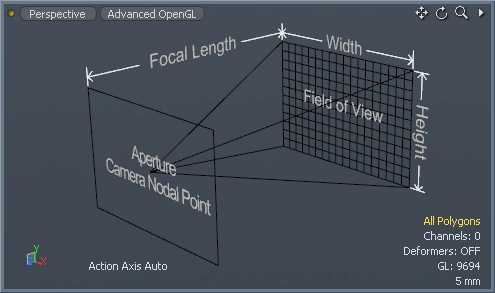

この設定は、実際のカメラと同じようにズームの量を制御します。実際の定義Focal Lengthレンズによって屈折された後に光線が収束する点とレンズとの間の距離です。

広角レンズ（焦点距離が短いレンズ）は、望遠レンズよりも特定のシーンをより多く捉えます。焦点距離が短いと遠近法による歪みが大きくなり、逆に焦点距離が長いと遠近法の影響が最小限になります。ズームアウトするには焦点距離を短くし、ズームインすると値を大きくする必要があります。このコントロールは、物理的なカメラと一致するように、実際のメトリック単位で設定されます。

Focal Length上で調整することができますCameraPropertiesパネルまたは3Dビューポートでインタラクティブに。カメラ（および3DビューポートがCamera）使用できますCtrl+Alt+右クリックしてドラッグすると、 Focal Lengthインタラクティブに（Ctrl+ Alt +左クリックしてドラッグすると、カメラ自体が前後に移動します）。

場合によっては、画角ではなく画角を指定する方が簡単な場合があります。 Focal Length。この設定により、 Angle of View水平方向の度数として、一度設定すると、 Focal Length新しい値を反映するように更新されます。

実世界のカメラでは、光線は球面レンズ要素を通して曲げられ、わずかに歪んだ画像になります。3Dレンダリングされた画像はレンズを通過せず、同様に写真で慣れている歪みを示しません。のLens Distortion設定を使用すると、これらのよく知られた歪みを現実的な方法で導入できます。正の値は増加を作成しますBarrel歪み、負の値は増加しますPincushion歪み効果。

これをチェックして、このカメラでのレンダリングに使用する解像度を指定します。

ピクセル単位の幅。

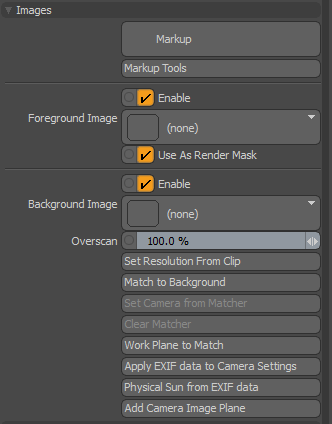

マークアップボタンを押すと、現在選択されているカメラにマークアップ図面が割り当てられます。

注意：  マークアップツールを使用するには、選択したカメラをビューポートでアクティブにする必要があります。

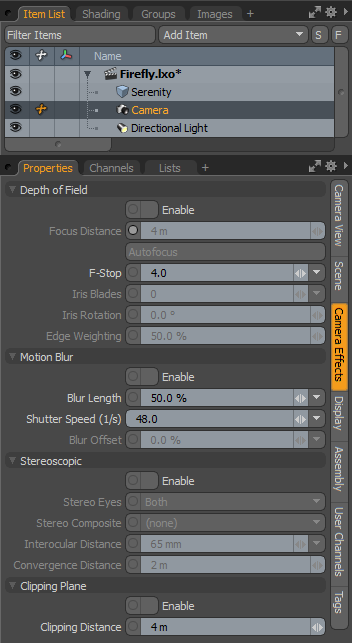

Depth of Field

Depth of Field （DOF）写真に関連するように、画像内で許容できる焦点の領域です。焦点面から遠ざかるにつれて、外側の領域はますますぼやけます。平面から後退するときのエッジの柔らかさは、 F-Stop設定。値が小さいほど開口部が大きくなり、ぼかしが柔らかくなり、逆に値が大きいほど開口部が小さくなり、ぼけが少なくなります。

このオプションは、 Depth of Fieldレンダリング時のオンとオフの効果。

でレンダリングする場合Depth of Field 有効にすると、この値は、画像が完全に焦点が合っているカメラの中心からの距離を設定します。カメラの焦点距離をすばやく設定するには、 Autofocusボタンまたは押すCtrl+AマウスをCameraビューポート。この値をインタラクティブに設定することもできますItem Transformツール（Y）いつCameraアイテムが選択されています。

このコマンドは、 Focal Distance現在のカメラビューの直接中心にあるジオメトリに。の設定Focal Distanceでレンダリングする場合にのみ役立ちますDepth of Field有効。キーボードショートカットを使用することもできますCtrl+Fマウスが上にあるときRender Preview窓。

この上のコントロールModoカメラが有効なのは、 Depth of Field有効になっています。この場合、 F-Stop実世界のカメラと同じように、被写界深度（見かけの焦点領域）を減らします。

注意：  F-Stopので、光の露出には影響しませんModoカメラは、仮想CCDに当たっているときの現実世界の輝度値をキャプチャします。これにより、最終的な画像に線形のライト値が提供され、最大限の柔軟性を得るために露光の後処理の機会が提供されます。

これは、被写界深度が浅い画像でぼやけがどのように見えるかを制御します。 Bokeh。明るい領域は、焦点が合っていない場合にカメラのアイリスの形状をとる傾向があるため、ブレードの数が少ないほどボケの形状の幾何学的パターンがはっきりし、値が大きいほど円形に見えます。の設定0完全な円形になります。

このオプションは、画像に浅い被写界深度をレンダリングするときに仮想アイリスの回転角度を変更し、最終的にレンダリングされる出力でボケ形状を回転させます。

いつModo計算するDepth of Field、光線は、虹彩ブレードをシミュレートするパターンで発射され、ボケ効果の形状を生成します。エッジの重み付けオプションは、値に応じて、アイリスの中心またはエッジに向かってこれらの光線を集中させます。

値が0％の場合、すべての値がアイリスの中心に集中し、100％に設定すると、光線が外側のエッジに集中します。50％の値は、光線を均等に分散します。現実の世界では、虹彩の外縁で光が強くなる傾向があるため、60％〜70％に設定すると、最も現実的な結果が得られます。

Motion Blur

実際のカメラは時間を固定しませんが、瞬間を捉え、移動するオブジェクトをフレーム内でぼかします。私たちの目が慣れているこの自然なモーションブラーは、 Modo。一度Motion Blur有効になっています、 Modoレンダリングされたフレームからサンプルを前後に時間をかけてブレンドし、ブラー効果を作成します。フレーム内のエフェクトの強さやモーションの速度によっては、アンチエイリアスサンプルの数を増やす必要がある場合があります。の調整Blur Length （多かれ少なかれぼかしのために露光時間を調整するような）そしてBlur Offsetカメラアイテムのプロパティにあります。

このオプションは、 Motion Blurレンダリング時のオンとオフの効果。

このコントロールは、アニメーションをレンダリングするときのモーションブラーエフェクトの長さに影響します。デフォルト値の50％は、180度のシャッターが設定された実際のカメラセットに似ています。にModo、50％の値では、そのフレームの露光時間の半分の間シャッターが開いています。ぼかし効果は、現在のフレーム時間から前方と後方の両方の時間サンプルを取得し、それらをブレンドして最終的なぼかし結果を生成することによって計算されます。そのため、スムーズな結果を生成するには、アンチエイリアスのレベルを上げる必要がある場合があります。

カメラのシャッタースピードを設定します。シャッタースピードの設定が遅いほど、モーションブラーエフェクトが顕著になります。値を手動で入力するか、フィールドの右側にある小さな矢印をクリックして、いずれかの値プリセットを使用できます。ここでは、クリックして新しいプリセットを保存することもできます(new)またはクリックして既存のプリセットを削除する(delete)。

これにより、時間の中心位置を制御できます。 Modoモーションブラーをサンプリングします。ゼロに設定すると、現在のレンダリングフレームのモーションブラーが中央に配置されます。-100％に設定すると、位置が1フレーム全体後方に移動し、100％に設定すると、位置が1フレーム全体前方に移動します。

ヒント：  のAntialiasing設定の効果は、幾何学的エッジで最も顕著です。8の設定は一般的に受け入れ可能であり、品質と速度の間の適切なトレードオフですが、 Depth of FieldまたはMotion Blur満足のいく結果を得るには、この値をおそらく最大1024まで増やす必要があるかもしれません。キャストシャドウ、屈折、反射、手続き型およびイメージベースのテクスチャなどのシェーディングされたエッジがエイリアス化されている場合（スムーズではない）、シェーディングレート値を小さくするか、リファインメントしきい値を低くすると、シェーディングされたエッジの品質が向上します。ソフト反射、ぼやけた屈折、ソフトシャドウエッジ、サブサーフェススキャタリングなど、アンチエイリアスとリファインメントでは解決できない画像の特定の領域にノイズが含まれている場合は、特定のサンプル数を増やすだけの場合があります。効果にノイズを除去します。これらの設定は、関連するPropertiesパネル。ただし、考慮に入れられる計算が増えるほど、イメージのレンダリングにかかる時間が長くなることに注意してください。

Stereoscopic

両目が少しずれて見える2つの目で、私たちの脳に、私たちの周りの世界に奥行き感を与えるのに十分な情報を提供します。Modoシーンも同様に奥行きのある3Dですが、シーンを表示するモニターは、レンダリングと同様に2次元ですModo作成します。で立体視機能を有効にするModo 2つのオフセットイメージをレンダリングすることにより、欠落している深度情報を取り戻します。これは、タンデムで表示すると、元のシーンに存在する深度を明らかにします。

のStereoscopicこの機能を有効にすると、2つの別々のフレームがレンダリングされ、1つが追加されますL左用とR右は、フレームがレンダリングされた目を示しています。

注意：  有効にすると、ステレオスコピック機能は2つの完全に別個のフレームをレンダリングするため、レンダリング時間の増加が予想されます。該当する場合、立体視レンダリングでは単一の放射キャッシュのみが計算されます。

この設定は、レンダリング時に立体視機能を有効または無効にするグローバル切り替えです。有効にすると、 Modo 2つのフレームを（目のように）互いにわずかにオフセットしてレンダリングします。結果の画像はさまざまな方法で組み合わせることができ、適切に表示すると、元のシーンに存在する奥行きが明らかになります。

立体視レンダリングを有効にすると、このオプションを使用して、レンダリングする目を選択できます。左目のみ、右目のみ、または両方を同時にレンダリングすることを選択します。両方をレンダリングするときは、さらにStereo Composite方法を決定するオプションModo最終的な出力のために結果のステレオ画像を結合します。

Modoは、ステレオイメージを単一のイメージに合成して表示するためのさまざまなオプションを提供します。選択するオプションは、主に結果の画像の表示方法に基づいています。

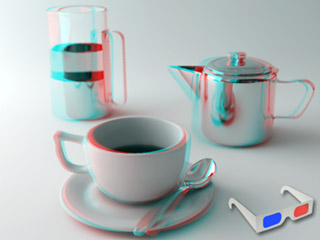

• Anaglyph Red-Cyan -このメソッドは、赤のチャネルまたは右の画像を左の画像の赤のチャネルに置き換えます。

• Anaglyph Grayscale -この方法では、両方のフレームをグレースケール（輝度）画像にしてから、左側のフレームを赤の出力チャネルに配置し、右側のフレームを緑と青のチャネルに配置します。

• Anaglyph Red-Cyan Half Color -この方法は基本的に、左の画像をグレースケールに変換し、それを赤のチャネルに入れ、出力の緑と青のチャネルに右のフレームの緑と青のチャネルを使用します。この手法は、「網膜闘争」を減らします。これは、どちらの目からも見られる同じオブジェクトの明るさが異なることによって引き起こされる不穏な現象です。

• Anaglyph Red-Cyan Optimized -この方法では、両方の画像から赤チャネルを破棄し、右フレームのシアンコンポーネントを維持し、左フレームの緑チャネルと青チャネルを70％/ 30％の比率で混合して、出力赤チャネルで使用することにより、視野闘争と戦います。

• Anaglyph Red-Blue Least Squares -このアルゴリズムは、Eric Duboisによって発明されました。彼は、アナグリフガラスに使用される標準の赤と青のフィルターの光学特性を使用し、「最小二乗」法を使用してエラーを最小化することでステレオペアをカラーアナグリフにブレンドするためのマジックナンバーを導き出しました。

• Side-by-Side -半幅のフレームがレンダリングされ、横に並べられて全幅の通常のフレームになり、左が左、右が右になります。

• Side-by-Side Full Width -フルサイズのフレームは別々にレンダリングされ、左に左、右に右の2倍幅のフレームで並べて構成されます。

• Side-by-Side Cross Eyed -半幅のフレームがレンダリングされ、横に並べて全幅の通常のフレームに構成されます。左が右、右が左です。

• Side-by-Side Cross Eyed Full Width -フルサイズのフレームは別々にレンダリングされ、2倍幅のフレームに並べて構成されます（左に右、右に左）。

のInterocular Distance技術的には、人の2つの瞳孔の中心点間の距離を意味しますが、ここでは、レンダリングされた2つの画像間のオフセットを測定しますModo。65 mmのデフォルト設定は、大人の目の間の平均距離です。実世界の値にモデル化されたシーンの場合、これは適切な設定であり、良い結果が得られます。スケールが変化するシーンや非常に近い/遠いオブジェクトでは、この距離を変更する必要があります。

収束距離は、2つのオフセット画像が収束する3D空間内のポイントです。このポイントの前では、オブジェクトが前方に移動しているように見え、このポイントの後ろでは、オブジェクトが後退しているように見えます。DOFと同様に、シーンの焦点として想像することで簡単に理解できます。

焦点距離がすべてのオブジェクトに焦点が合っている空間内の位置であり、この位置の前または後ろのオブジェクトが徐々にぼやけている場合、 Convergence Distance最も見やすいので、視聴者の目を向けたいシーンのポイントです。これはまさにあなたの目も機能する方法です。あなたがレストランに座っていて、あなたの目がテーブル上の水のコップに注がれているならば、これは事実上あなたの2つの目の収束点であり、あなたの夕食の皿は前方のグラスの前にあり、そしてあなたのゲストはテーブルの向こう側にいる。

Clipping Plane

クリッピングとは、実際のシーンジオメトリをそのままにして、レンダリングされたイメージからシーンの一部を削除することです。すべての（または選択した）サーフェスがクリップされる距離を定義するには、 Clipping Planeオプションを定義してから、 Clipping Distance。マテリアルごとにクリッピングを無効にするには、 Enable Surface Clippingのオプション素材項目。

ヒント：  同様の効果は、 ブール値をレンダリングするカメラビューに依存しません。

有効にすると、カメラ位置とクリッピングプレーンの境界内のシーンアイテムがシーンからクリップされ、実際のシーンジオメトリを保持したまま、レンダリングされたイメージから削除されます。

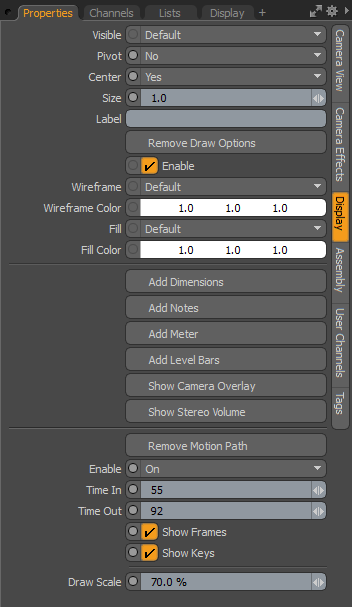

3Dビューポートでアイテム自体の可視性を設定します。オプションは次のとおりです。

• Default -ビューポート設定を尊重します。

• Yes -アイテムを常に表示するように設定します。

• No -可視性を完全に無効にします。

• No (Hide Children) -関連するすべての子アイテムの表示を無効にします。

3Dアイテムの中心の可視性を設定します。オプションは次のとおりです。

• Default -ビューポート設定を尊重します。

• Yes常に表示されるように中心を設定します。

• No -センターの可視性を完全に無効にします。

3Dアイテムの中心の可視性を設定します。オプションは次のとおりです。

• Default -ビューポート設定を尊重します。

• Yes -常に表示されるように中心を設定します。

• No -センターの可視性を完全に無効にします。

ロケーターの表示サイズを調整する乗数。

簡単に識別できるように、ビューポートのロケーターの隣に表示します。ビューポートでのラベルの表示を制御する2つのプロパティが追加されます。 Show LabelそしてLabel Offset。

設定を失うことなく、ビューポートでのラベルの表示を一時的に有効または無効にします。

このオプションは、ラベルが指定されている場合にのみ使用できます。

ラベルが表示されるロケーターからのXおよびY距離を指定します。

このオプションは、ラベルが指定されている場合にのみ使用できます。

のDraw Options 3Dビューポートでロケーターの外観を制御します。これらは主に、カメラアイテムのカスタムワイヤフレームカラーを定義するために使用されます。

カメラのワイヤフレーム描画スタイルを決定します。オプションは次のとおりです。

• Default -標準の白いワイヤーフレーム。

• User -色はを使用してカスタマイズすることができますWireframe Color設定。

• Background Light -明るい背景に対してカメラのワイヤーフレームの可視性を維持する色。

• Background Dark -暗い背景に対してカメラのワイヤーフレームの可視性を維持する色。

ときにカメラのワイヤーフレームの色を決定しますWireframeモードはUser。

ビューポートスタイルがSolid （見る3Dビューポートスタイル）、この設定は3Dアイテムの塗りつぶし色を決定します。

• Default -標準の灰色の塗りつぶし。

• User -色はを使用してカスタマイズすることができますFill Color設定。

• Background Light -明るい背景に対してアイテムの可視性を保持する色。

• Background Dark -暗い背景に対してアイテムの可視性を保持する色。

アイテムの塗りつぶしの色を決定します。 FillモードはUserビューポートのスタイルはSolid。

有効にすると、境界ボックス全体のサイズの寸法値が、選択したメッシュアイテムの周りのビューポートに表示されます。追加のDimensionsサブタブはPropertiesビューポート。さらに表示をカスタマイズできます。

有効にすると、アイテムが選択されたときに表示される複数行（最大9行）のテキストを定義できます。追加のMulti-Line NotesサブタブはPropertiesビューポート。さらにカスタマイズできます。

有効にすると、画面上にアナログスタイルのメーターグラフ（これは速度計のように見えます）が表示されます。これをリギングして、3Dビューポートに個々の値を表示できます。追加のDial MeterサブタブはPropertiesビューポート。さらにカスタマイズできます。

有効にすると、画面上のイコライザタイプのグラフを表示して、複数の画面上の値を視覚化します。追加のEqualizer BarsサブタブはPropertiesビューポート。さらにカスタマイズできます。

有効にすると、カメラオーバーレイグラフィックスが表示されます。追加Camera OverlayサブタブはPropertiesビューポート。カメラオーバーレイの詳細については、 カメラオーバーレイ機能。

の表示を有効にしますStereo Volume 3Dビューポートのガイドにより、特定のステレオシーンの視差の量を理解できます。有効にすると、ガイドのサイズと不透明度を制御する一連のオプションが、 Cameraアイテムのプロパティパネルは、 Show Camera Overlayオプションが有効になっています。

カメラのアニメーションモーションパス（存在する場合）を表示します。クリックAdd Motion Path追加のカスタマイズパラメータが表示されます。

パスが描画するかどうかを決定します。オプションは次のとおりです。

• Off -モーションパスを描画しないでください。

• On -選択状態に関係なくモーションパスを描画します。

• Selected -選択されている場合、モーションパスを描画します。

カーブによって表示される、タイムラインの現在時刻より前のフレーム数。

タイムラインで現在の時間より後の、カーブによって表示されるフレーム数。

モーションパスに沿って各フレームをマークする曲線に沿ったドットを切り替えます。

ドットは、要素が時間内にどのように移動するかを確認するのに役立ちますが、一部のタイプのモーションを混乱させる可能性があるため、無効にすることもできます。

モーションパスに沿ってキーフレームを示す白い点を切り替えます。

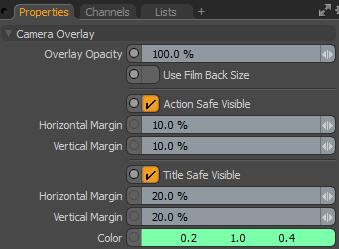

オーバーレイの透明度を調整します。これは、安全領域、構成ガイド、およびラインに適用されます。

に基づいてオーバーレイサイズを計算するには、これをチェックしますフィルムバックプロパティレンダリングイメージのサイズではなく、サイズ。

注意：  特別な理由がない限り、これはチェックしないでください。の古いバージョンModo （902より前）はフィルムバックサイズを使用してオーバーレイを生成しましたが、これには問題があることが判明しました。このオプションは、以前のバージョンとの互換性を維持するために残されています。とはいえ、シーンをさまざまな画像解像度にレンダリングするときのガイドとしてフィルムバックサイズを使用する場合に便利です。

このオプションは、アクションセーフ領域の境界の表示を切り替えます。

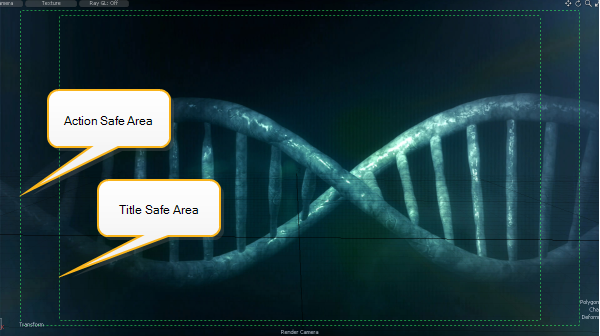

アクションセーフ領域は、シーンの重要なアクションが明確に表示される領域です。この領域の境界は、表示画面の端と一致する可能性があります。

これにより、カメラビューポートの左端と右端からアクションセーフ境界の距離が決まります。

値は境界の両側に適用されます。93％の水平のアクションセーフ領域を表示するには、 Horizontal Margin 3.5％まで（7％を2で割った値）。

これにより、カメラビューポートの上端と下端からアクションセーフ境界の距離が決まります。

値は境界の両側に適用されます。93％の垂直アクションセーフ領域を表示するには、 Vertical Margin 3.5％まで（7％を2で割った値）。

このオプションは、タイトルセーフ領域の境界の表示を切り替えます。

タイトルセーフ領域は、画面上のテキストとグラフィックスが表示され、はっきりと判読できる領域です。

これにより、カメラビューポートの左端と右端からタイトルセーフ境界までの距離が決まります。

値は境界の両側に適用されます。タイトルセーフ領域を水平に80％表示するには、 Horizontal Margin 10％（20％を2で割った値）まで。

これにより、カメラビューポートの上端と下端からのタイトルセーフ境界の距離が決まります。

値は境界の両側に適用されます。タイトルセーフ領域を垂直に90％表示するには、 Vertical Margin 5％（10％を2で割った値）まで。

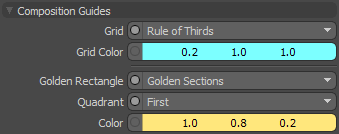

グリッドのタイプ。

• Rule of Thirds -水平および垂直に沿って等間隔に配置された線で構成される3x3グリッド。

• Center Lines -ビューポートを水平および垂直に二等分します。

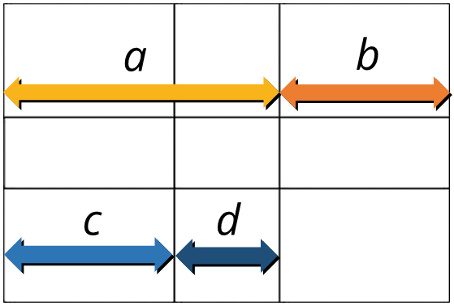

• Golden Ratio -基本的なPhiグリッド。各線は、黄金比に従って、交差する線を分割します。

• Tenths -水平および垂直に沿って等間隔に配置されたラインから作成された10x10グリッド。

• Square -正方形で構成されるグリッド。各正方形の高さは、ビューポートの高さの1/10に等しくなります。

• Off -グリッドを非表示にします。

これを使用してグリッドの色を設定します。

黄金比を使用して、グリッドを領域に分割します。

• Golden Sections -正方形と黄金の長方形に繰り返し分割することによって形成されたグリッド。

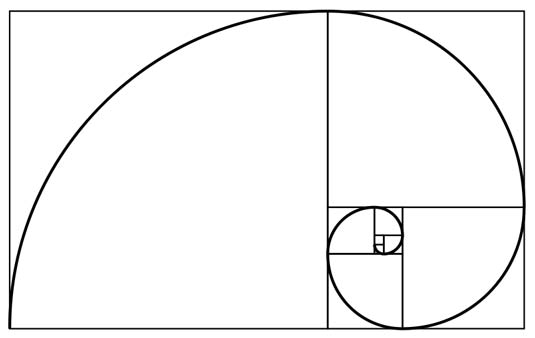

• Logarithmic Spiral -成長係数が黄金比に等しい対数スパイラル。

• Sections and Spiral - 上記の両方。

• Off -行を非表示にします。

らせんの中心を配置するビューポートの象限を選択します。

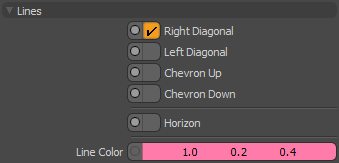

ビューポートの左上から右下に対角線を描き、他の角に接続する2本の垂直線を引きます。

右対角線の逆です。

ビューポートの上部に頂点を持つシェブロンを描画します。

ビューポートの下部に頂点を持つシェブロンを描画します。

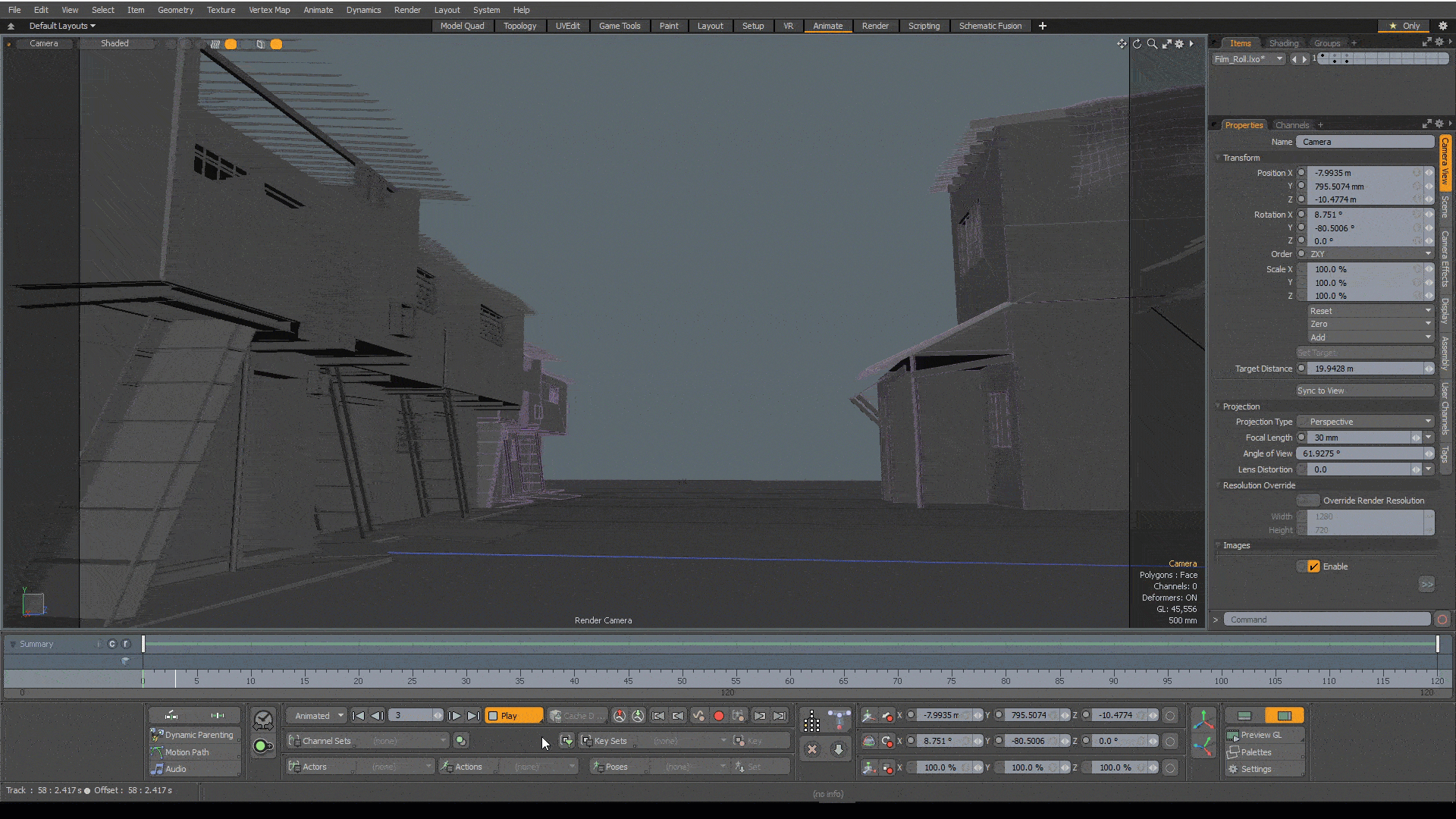

これは、現在のカメラロール位置に関連する地平線を示します。地平線は常にビューポートの中心に描画され、カメラが移動すると更新されます。

これは、最前面と最背面の要素間のシーンの深度の量を指します。立体画像をデザインする上で重要な量です。フレームのスペース全体の幅、高さ、奥行きが含まれるため、ボリュームと呼ばれます。また、ステレオバジェットにも関連しています。これは、シーンで使用される深度の量を表すもう1つの方法です。

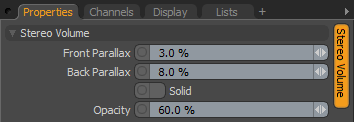

この重要なビジュアルガイドの表示を3Dビューポートでアクティブにするには、 Show Stereo VolumeのオプションDisplayタブ。有効にすると、次のオプションがPropertiesパネルはCamera Item選択されています。

このパラメーターは、目的の前後の視差量を設定します。これは、画面幅に対する分離距離の割合として与えられます。これを設定すると、 Modoオブジェクトがその視差量を持つ収束平面からの距離を計算し、そこに前面または背面を描画します。視差量で区切られた中心で描かれた2つの円もあります。

有効にすると、ボリュームが輪郭ではなく塗りつぶされた四角形として描画され、見かけの領域がより明確になります。
